Высокоточный CANopen-инклинометр для мониторинга структурного здоровья высотных зданий
2026-11-04
Надежное измерение угла наклона для мониторинга наклона зданий, деформации конструкций и инфраструктуры
Поскольку высотные здания становятся все более сложными, мониторинг состояния конструкций с течением времени имеет важное значение для безопасности зданий и управления инфраструктурой. Изменения в наклоне здания, неравномерная осадка фундамента и деформация конструкций являются важными факторами, которые инженеры должны отслеживать и оценивать на протяжении всего срока службы здания.
Для интеграторов систем мониторинга конструкций и инжиниринговых подрядчиков выбор точного, стабильного и надежного датчика наклона является важной частью разработки эффективного решения для мониторинга.
Разработанный компанией RION Technology, высокоточный инклинометр ACA816T/ACA826T с интерфейсом CANopen, предназначен для высокоточного измерения угла. Обладая разрешением 0,0005°, одноосным или двухосным измерением, полной температурной компенсацией и цифровым выходом CANopen, он обеспечивает точные данные об угле наклона для интеграции в системы мониторинга высотных зданий и инфраструктуры.
Почему высокоточный мониторинг наклона важен для высотных зданий?
Во время длительной эксплуатации высотные здания могут испытывать изменения угла наклона конструкций из-за осадки фундамента, неравномерной нагрузки, условий окружающей среды и других внешних факторов.
Для инженеров-строителей мониторинг этих изменений помогает предоставить измерительные данные для оценки состояния конструкций.
1. Мониторинг наклона зданий
Небольшие изменения угла наклона здания могут указывать на изменения состояния конструкций. Установка датчиков наклона в выбранных точках мониторинга позволяет инженерам отслеживать угловые вариации и оценивать тенденции наклона конструкций.
2. Оценка осадки фундамента
Неравномерная осадка фундамента может вызывать изменения угла наклона зданий или элементов конструкций. Высокоточное измерение угла наклона предоставляет инженерам вспомогательные данные при оценке изменений конструкций, связанных с осадкой.
3. Мониторинг деформации конструкций
Проекты мониторинга конструкций часто требуют измерений в нескольких местах. Одноосные или двухосные инклинометры могут предоставлять данные об угле наклона в различных точках мониторинга, помогая инженерам анализировать изменения угла наклона конструкций.
4. Вибрационная среда конструкций
Внешние возмущения и вибрации конструкций могут влиять на оборудование мониторинга. ACA816T/ACA826T имеет конструкцию с электромагнитной совместимостью, устойчивость к ударам и вибрациям для требовательных промышленных измерительных сред.
Ключевые особенности инклинометра ACA816T/ACA826T
ACA816T/ACA826T использует принцип измерения с помощью емкостного микромаятника. Когда датчик наклоняется, гравитационная составляющая, действующая на чувствительный элемент, изменяет его емкость. Сигнал усиливается, фильтруется и преобразуется в измерение угла наклона.
Его основные особенности включают:
Высокое разрешение: разрешение 0,0005° для обнаружения малых угловых изменений.
Одноосное/двухосное измерение: Доступны конфигурации по оси X или по осям XY.
Несколько диапазонов измерения: ±3°, ±10°, ±15° и ±30°.
Выход CANopen: Цифровая связь для интеграции с совместимыми системами мониторинга.
Полная температурная компенсация: Рабочая температура от -40°C до +85°C.
Защита IP67: Подходит для установок, требующих защиты от пыли и воды.
Высокая устойчивость к воздействию окружающей среды: Устойчивость к ударам 100g@11ms и вибрациям 10grms в диапазоне 10–1000 Гц.
Технические характеристики
Параметр
Спецификация
Ось измерения
Одноосная / Двухосная
Диапазон измерения
±3° / ±10° / ±15° / ±30°
Разрешение
0,0005°
Точность при 25°C
0,002° / 0,003° / 0,005° / 0,01° RMS
Долгосрочная стабильность
0,01° / 0,01° / 0,02° / 0,02°
Протокол вывода
CANopen
Частота вывода
10 Гц / 20 Гц, настраиваемая
Источник питания
DC 9–36V
Рабочая температура
-40°C до +85°C
Степень защиты
IP67
Размеры
92 × 48 × 36 мм
Вес
235 г, без кабеля
Простая установка и интеграция в систему

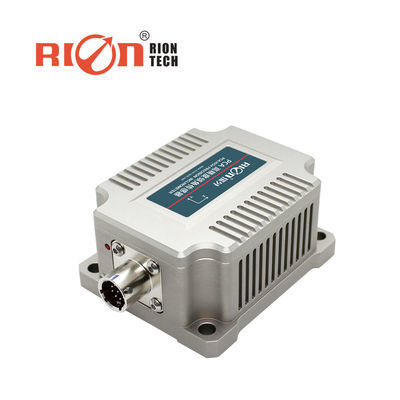

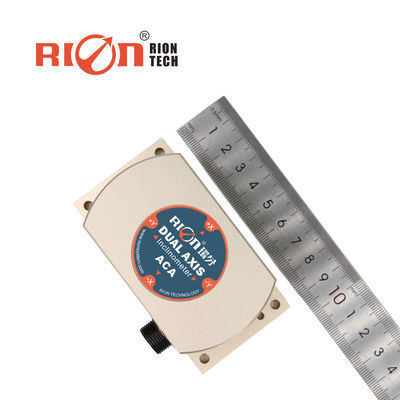

ACA816T/ACA826T имеет компактный алюминиевый корпус и конструкцию для монтажа на винтах. Он может быть закреплен на поверхности измеряемого объекта с помощью четырех винтов M4, с двумя дополнительными установочными отверстиями диаметром 3 мм.
После установки датчик автоматически рассчитывает угол наклона измеряемого объекта.
Его цифровой выход CANopen позволяет передавать данные об угле наклона в совместимые промышленные системы мониторинга и управления. Поддерживающее компьютерное программное обеспечение может отображать и записывать данные измерений.
Благодаря степени защиты IP67, водонепроницаемому разъему авиационного типа и широкому диапазону рабочих температур датчик подходит для различных установок промышленного и инфраструктурного мониторинга.
Типичные области применения
ACA816T/ACA826T может быть интегрирован в системы мониторинга для:
Мониторинг наклона высотных зданий
Мониторинг наклона конструкций
Оценка, связанная с осадкой фундамента
Мониторинг деформации конструкций
Мониторинг мостов и плотин
Выравнивание строительной техники
Контроль уровня прецизионных станков
Мониторинг наклона геологического оборудования
Для проектов высотного строительства измерения наклона могут быть объединены с оборудованием для мониторинга смещений, осадок и вибраций для поддержки комплексной оценки состояния конструкций.
Часто задаваемые вопросы
В1: Может ли ACA816T/ACA826T использоваться для мониторинга высотных зданий?
Да. Его одноосное или двухосное измерение с высоким разрешением делает его подходящим для интеграции в системы мониторинга наклона зданий и наклона конструкций.
В2: Может ли он напрямую измерять смещение или осадку здания?
Нет. Он измеряет углы наклона. Для прямого измерения смещений и осадок требуются дополнительные измерительные приборы.
В3: Каково разрешение измерения?
Датчик обеспечивает разрешение 0,0005°. Точность зависит от выбранного диапазона измерения.
В4: Поддерживает ли он связь CANopen?
Да. Цифровой выход CANopen позволяет интегрировать его с совместимыми системами мониторинга.
В5: Может ли он работать в наружных условиях?
Он имеет защиту IP67 и диапазон рабочих температур от -40°C до +85°C. Также следует учитывать условия установки и герметичность разъема.
Ищете высокоточный инклинометр для вашего проекта мониторинга конструкций зданий?
Свяжитесь с RION Technology, чтобы обсудить диапазон измерения, конфигурацию оси, связь CANopen и требования к установке.
Ключевые слова: Мониторинг наклона высотных зданий, Мониторинг состояния конструкций, Инклинометр для зданий, Инклинометр CANopen, Мониторинг деформации конструкций, Высокоточный датчик наклона.
