HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL Выходный сигнал

Name: HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL Выходный сигнал
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HDA436VL-232
Price: 70.00 USD
Availability: InStock

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: RION

Сертификация: CE, ISO

Номер модели: HDA436VL-232

Документ: HDA446T DIGITAL OUTPUT DYNA...OR.pdf

Условия оплаты & доставки

Количество мин заказа: 1 шт.

Цена: $70.00/Pieces

Упаковывая детали: Картонные пачки

Время доставки: 7 дней для образцов

Условия оплаты: T/T, Paypal

Поставка способности: 5000 в месяц

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:

Ось измерения:	Ось x/ось Y-osи/z	Напряжение питания:	9~36v
Операционная температура:	-40°C ~ +85°C	Выходной сигнал:	RS485/RS232/TTL
Время запуска:	≤ 3,5S	Время отклика:	0.01S
MTBF:	≥ 98000 часов / час	Сопротивление изоляции:	≥ 100 Мегом

Ось измерения:	Ось x/ось Y-osи/z
Напряжение питания:	9~36v
Операционная температура:	-40°C ~ +85°C
Выходной сигнал:	RS485/RS232/TTL
Время запуска:	≤ 3,5S
Время отклика:	0.01S
MTBF:	≥ 98000 часов / час
Сопротивление изоляции:	≥ 100 Мегом

Описание

HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL Выходный сигнал

Атрибуты продукта

Атрибут	Стоимость
Ось измерения	ось X / ось Y / ось Z
Напряжение питания	9 ~ 36 В
Операционная температура	-40°C ~ +85°C
Выходной сигнал	RS485/RS232/TTL
Время запуска	≤ 3,5S
Время ответа	0.01S
MTBF	≥ 98000 часов / час
Сопротивление изоляции	≥ 100 Мегом

Основные особенности

Диапазон (угол проката ±180°, угол наклона ±90°, угол азимута ±180°)

Динамическая точность: ± 0,1°

Статическая точность: ± 0,05°

Выход RS485/232/TTL Необязательно

Входное напряжение широкого напряжения DC 9~36V

Работа при широкой температуре -40~+85°C

Уровень защиты IP67/IP68 Необязательно

Области применения

Оборудование для гравия под воздействием высоких вибраций

Мониторинг железнодорожных локомотивов

Обнаружение положения транспортного средства для спутниковой связи

Использование щитов для подъема труб

Мониторинг наклона геологического оборудования

Навигация по положению на подземной буровой установке

Измерение навигационного положения судна

Измерение ориентации на основе угла наклона

Оборудование для бурения нефти

Измерение наклона различных машиностроительных машин

Описание продукта

HDA446T - это цифровой динамический датчик наклона MEMS нового поколения. Он может измерять параметры положения (катушка, наклон и азимут) движущегося носителя,и подходит для измерения угла наклона при движении или вибрации.

HDA446T имеет встроенный высокоточный датчик ускорения и гироскопа и интегрирует алгоритм фильтра Калмана, который может измерять данные о движении носителя в режиме реального времени при движении или вибрации.Режимы выхода сигнала, такие как RS485 / RS232 / TTL, являются необязательными., и масштабируемость сильна.

Этот продукт использует принцип измерения без контакта, который может выводить текущее положение и наклон в режиме реального времени.Он прост в использовании и не требует восстановления относительных изменений двух поверхностей.

Внутри интегрированные высокоточные АД и высокоточные гироциклоны для компенсации нелинейного, ортогонального соединения, температурного дрейфа и центробежного ускорения в реальном времени;значительно устранить центробежные ошибки, вызванные помехами ускорения движения, улучшить точность измерений динамики продукта; адаптироваться к длительной работе с сложными движениями в местах и суровых условиях.

Продукт представляет собой динамический и статический датчик измерений с двумя режимами с высокой устойчивостью к внешним электромагнитным помехам.Он подходит для всех видов крупномасштабных и высокопрочных ударных и вибрационных промышленных условий, и является идеальным выбором для управления промышленной автоматизацией и измерения настроения.

Технические спецификации

HDA446T
Диапазон измерения	-	Прокат ± 180°, наклон ± 90°, азимут ± 180° (начальное значение при выключении 0°)
Ось измерения	-	ось X / ось Y / ось Z
Статическая точность Roll&Pitch¹⁾	@25°C	± 0,05°
Динамическая точность Roll&Pitch (rms)	@25°C	± 0,1°
Диапазон гироскопа	-	± 300°/с
Стабильность с нулевым уклоном (10s Smooth)	-	80,5°/ч
Коэффициент угловой случайной прогулки (Allan)	-	0.25°/кв.м)
Диапазон ускорения	-	±4g/±16g Можно установить
Стабильность предвзятости (среднее значение 10 с)	-	00,02 мг
Нестабильность предвзятости (Allan)	-	00,005 мг
Коэффициент скорости случайного ходьбы (Allan)	-	00,005 м/с/квт ((h)
Температура нулевой точки.²⁾	-40°85°C	± 0,01°/°C
Температура чувствительности, коэффициент³⁾	-40°85°C	≤ 100 ppm/°C
Время запуска	≤ 3,5S
Время ответа	0.01S
Выходной сигнал	RS485/RS232/TTL
Электромагнитная совместимость	Согласно EN61000 и GBT17626
MTBF	≥ 98000 часов / час
Сопротивление изоляции	≥ 100 Мегом
Устойчивость к ударам	100 g @ 11 ms, 3 осевых направления (полусинусоид)
Противовибрация	10 гм/10 ‰ 1000 Гц
Уровень водонепроницаемости	Стандартный уровень защиты IP67, дополнительный уровень защиты IP68 и уровень защиты от коррозии IP68
Кабель	Стандартная 2-метровая авиационная розетка M12 с защищенным кабелем из ПВХ, вес провода ≤ 120 г
Вес	≤ 165 г (без кабеля)

¹⁾Точность: относится к среднему квадратному корню разницы между измеренным и фактическим значением угла при многократных измерениях (>16 раз) при нормальной температуре.
²⁾Коэффициент нулевого temp.drift: скорость изменения значения показания относительно нормальной температуры в пределах диапазона номинальной рабочей температуры датчика при нулевом градусе.
³⁾Коэффициент чувствительности температуры:Процентная скорость изменения с температурой полномасштабного показателя по отношению к полномасштабному показателю при комнатной температуре датчика в пределах его номинального диапазона рабочей температуры.

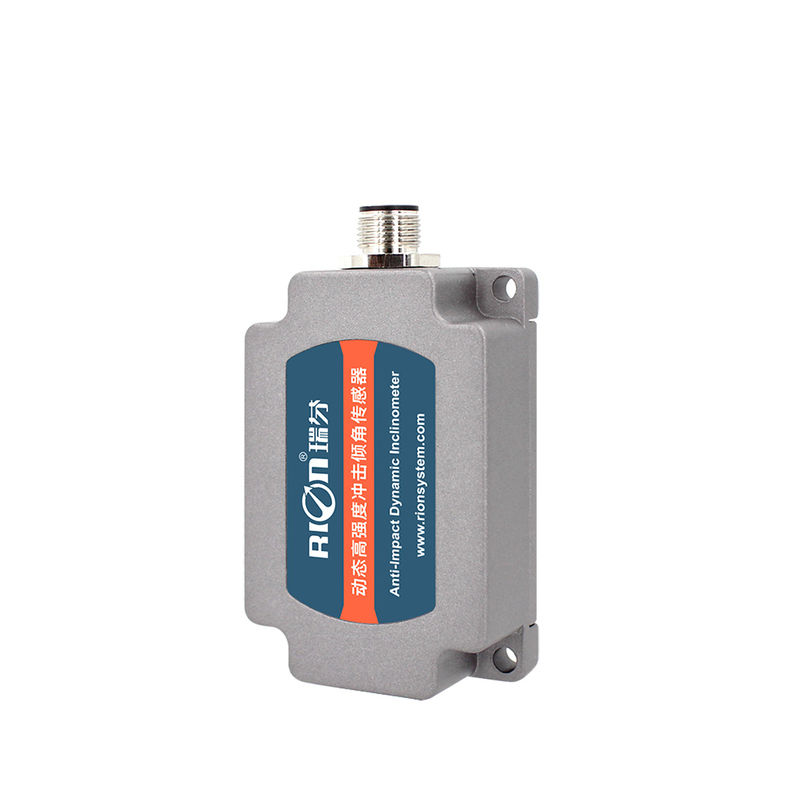

Изображения продукции
