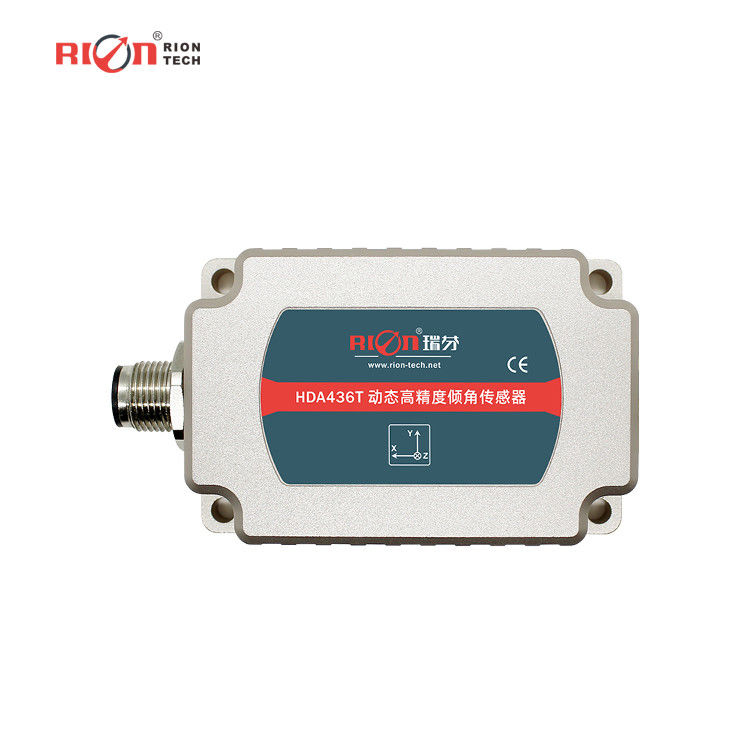

HDA436 Вибрационный азимут угол динамический инклинометр статическая точность датчик наклона

Name: HDA436 Вибрационный азимут угол динамический инклинометр статическая точность датчик наклона
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HDA436VU-232-MB
Price: 161.00 USD
Availability: InStock

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: RION

Сертификация: CE

Номер модели: HDA436VU-232-MB

Документ: HDA436T HDA437T DIGITAL OUT...OR.pdf

Условия оплаты & доставки

Количество мин заказа: 1

Цена: $161.00/Pieces

Упаковывая детали: коробки

Время доставки: 7 дней для образца

Условия оплаты: T/T, PAYPAL

Поставка способности: 1000/month

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Уклономер ВИБРАЦИИ динамический, уклономер угла азимута динамический, статический датчик обнаружения наклона точности


Теория:	MEMS	Выходной сигнал:	RS485/RS232/TTL
Операционная температура:	-40°C ~ +85°C	Разрешение Roll&Pitch:	0.01°
Динамический датчик широкого напряжения:	DC9~36В	Ось измерения:	Ось x/ось Y-osи/z
Время ответа:	0.01S	динамическая точность:	± 0,1°

Теория:	MEMS
Выходной сигнал:	RS485/RS232/TTL
Операционная температура:	-40°C ~ +85°C
Разрешение Roll&Pitch:	0.01°
Динамический датчик широкого напряжения:	DC9~36В
Ось измерения:	Ось x/ось Y-osи/z
Время ответа:	0.01S
динамическая точность:	± 0,1°

Описание

HDA436 Вибрационный азимут угол динамический инклинометр статическая точность датчик наклона

HDA436 Вибрационный азимут угол динамический инклинометр статическая точность датчик наклона

▶ ОПИСАНИЕ ПРОДУКТА

HDA436T/HDA437T - это цифровой датчик динамического наклона MEMS нового поколения от RION Technology. Он измеряет прокат, высоту и азимут для движущихся носителей, идеально подходит для измерения наклона в движении или вибрации.С высокоточными датчиками ускорения и гиросинтеза с фильтром КалманаПо умолчанию вывод RS485, RS232 и TTL, обеспечивающий высокую масштабируемость.
Датчик использует принцип бесконтактного измерения для получения данных о положении и наклоне в режиме реального времени без отслеживания относительных изменений поверхности.Интегрированные высокоточные диспетчерские и гиротехнические установки компенсируют нелинейность, ортогональное соединение, температурный дрейф и центробежное ускорение, уменьшая ошибки, вызванные помехами движения и повышая динамическую точность.
Благодаря двойному режиму измерения (динамический/статический) и мощному электромагнитному сопротивлению, он надежно работает в суровой промышленной среде с высоким уровнем ударов и вибраций.Идеально подходит для промышленной автоматизации и измерения положения движения.

▶ СТРАНИЦЫ ПРОДУКТА

★ Диапазон (угол поворота ±180°, угол наклона ±90°, угол азимута ±180°)

★ Разрешение 0,01°

★ Roll&Pitch Динамическая точность: ± 0,1°

★ Статическая точность: ± 0,05°

★ Выход RS485/232/TTL необязательный

★ Входное напряжение широкой напряженности 9 ~ 6 В постоянного тока

★ Работа при широкой температуре -40~+ 85°C

★ Уровень защиты IP67/IP68 Факультативный

▶ ОТВЕТ

★ оборудование для гравия с высоким уровнем вибрации

★ Мониторинг железнодорожных локомотивов

★ Спутниковая связь: обнаружение положения транспортного средства

★ Применение для подъема труб с щитом

★ Контроль наклона геологического оборудования

★ Подземная навигация на буровой установке

★ Измерение навигационного положения судна

★ Измерение ориентации на основе угла наклона

★ оборудование для бурения нефти

★ Измерение наклона различных инженерных машин

HDA436T		Состояние	Параметр
Диапазон измерения		-	Сверток ± 180°, наклон ± 90°, азимут ± 180° (начальное значение при выключении 0°)
Ось измерения		-	ось X / ось Y / ось Z
Разрешение Roll&Pitch¹⁾		-	00,01°
Статическая точность Roll&Pitch²⁾		@25°C	± 0,05°
Roll&Pitch Динамическая точность ((rms)		@25°C	± 0,1°
Гиро	диапазон	-	± 250°/с
	Стабильность непредвзятости (среднее значение 10 с)	-	80,5°/ч
	Нестабильность с нулевой предвзятостью ((аллан)	-	40,5°/ч
	Коэффициент угловой случайной прогулки ((аллан)	-	0.25°/кв.м)
Ускорение	диапазон	-	HDA436T:±8g HDA437T:±20g
	Устойчивость к предвзятости (среднее значение 10s)	-	00,02 мг
	Нестабильность предвзятости	-	00,005 мг
	Коэффициент скорости случайного ходьбы ((аллан)	-	00,005 м/с/квт ((h)
Температура нулевой точки.³⁾		-40°85°C	± 0,01°/°C
Температура чувствительности, коэффициент⁴⁾		-40°85°C	≤ 100 ppm/°C
Время запуска		≤ 3,5S
Время ответа		0.01S
Выходной сигнал		RS485/RS232/TTL
Электромагнитная совместимость		Согласно EN61000 и GBT17626
MTBF		≥ 98000 часов / час
Сопротивление изоляции		≥ 100 Мегом
Устойчивость к ударам		100 g @ 11 ms,3 осевое направление (полусинусоид)
Противовибрация		10 гм / 10 ‰ 1000 Гц
Уровень водонепроницаемости		Стандартный уровень защиты IP67, дополнительный уровень защиты IP68 и уровень защиты от коррозии IP68
Кабель		Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля
Вес		Односоединитель ≤ 165 г / двойной разъединитель ≤ 180 г (без кабеля)
1) Разрешение: относится к наименьшему изменению измеренного значения, которое может быть обнаружено и определено датчиком в пределах диапазона измерений. 2) Точность: относится к среднему квадратному корню разницы между измеренным и фактическим значением угла при многократных измерениях (>16 раз) при нормальной температуре. 3) Коэффициент нулевого температурного дрейфа: скорость изменения значения показания относительно нормальной температуры в пределах диапазона номинальной рабочей температуры датчика при нулевом градусе. 4)Коэффициент температуры чувствительности:Процентная скорость изменения с температурой полномасштабного показателя по отношению к полномасштабному показателю при комнатной температуре датчика в пределах его номинального диапазона температуры работы.
