Описание продукта:

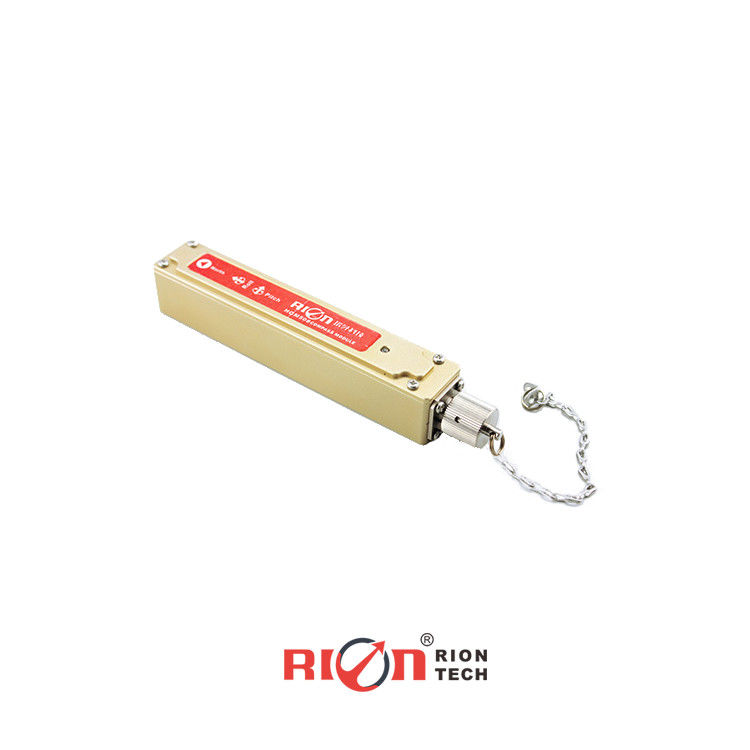

HCM508B - это высокоточный 3D-компас, разработанный Rion Technology Co., Ltd. Он имеет как цифровой выход RS232, так и аналоговый выход 4 ~ 20mA, а также водонепроницаемость IP67.что делает его идеальным для измерений буренияС помощью алгоритмов калибровки твердого и мягкого железа, он обеспечивает точную информацию о направлении даже на инструментах с углом колебания 360°.Его компактные размеры и низкое потребление энергии делают его идеальным для миниатюрных чувствительных систем измерений.
Оборудована передовым трехосновым магнитным зондированием и расчетом курса в режиме реального времени с помощью центрального процессора,HCM508B также включает трехосевой акселерометр для компенсации широкого диапазона углов наклонаЭто сочетание высокой производительности и стабильности делает его подходящим для различных приложений, таких как стабильность антенны, системы транспортных средств и общая интеграция системы.
Особенности:
- Точность курса: 0,3°~0,5°
- Диапазон измерения угла проката: ± 180°
- Разрешение угла наклона: 0,1°
- Точность угла наклона: 0,2°
- Широкая температура: -40°C~+85°C
- Стандартный выходной интерфейс RS232/RS485/TTL
- Аналоговый выход 4-20mA
- С твердым магнитом, мягким магнитом и угловой компенсацией
Технические параметры:
| HCA508B |
|
Параметр |
| Параметр курса компаса |
Лучшая точность курса |
00,3° |
| Резолюция |
0.1° |
| Параметр наклона компаса |
Точность наклона |
0.1°<15° ((Расстояние измерения) |
| 0.1°<30° ((Расстояние измерения) |
| 0.1°<60° ((Расстояние измерения) |
| 0.2°<85° ((Расстояние измерения) |
| Диапазон наклона |
± 85° |
| Точность проката |
0.1°<15° ((Расстояние измерения) |
| 0.1°<30° ((Расстояние измерения) |
| 0.1°<60° ((Расстояние измерения) |
| 0.2°<180° ((Расстояние измерения) |
| Диапазон наклона |
± 180° |
| Резолюция |
0.1° |
| Калибровка |
Калибровка жесткого железа |
Да, да. |
| Калибровка мягкого железа |
Да, да. |
| Метод калибровки помех магнитного поля |
24 балла ((3D калибровка) |
| Физические особенности |
Размер |
L125*W22*H24 мм |
| Вес |
90 г |
| Коннектор интерфейса RS232/RS485/TTL |
Коннектор 5PIN |
| Особенности интерфейса |
Задержка запуска |
< 50 мс |
| Максимальная скорость выхода |
20 Гц/с |
| Коэффициент коммуникации |
от 2400 до 19200 баудов |
| Формат вывода |
Бинарный протокол высокой производительности |
| Аналоговый выход |
4-20mA FS ((0-360 градусов) |
Только для позиции 4-20mA |
| Сила |
Электрическое питание |
По умолчанию DC 12 В; 18 ~ 36 В необязательно |
| Текущий (максимальный) |
40 мА |
| Идеальный режим |
28 мА |
| Режим сна |
ТБД |
| Обстановка |
Операционный диапазон |
-40°C ≈ +85°C |
| Температура хранения |
-40°C ≈ +85°C |
| Устойчивость к ударам |
2500 г |
| Электромагнитная совместимость |
Согласно EN61000 и GBT17626 |
| MTBF |
≥98000 часов/часов |
| Сопротивление изоляции |
≥ 100 М |
| Ударная стойкость |
100g@11ms,3 Осиевое направление (половина синусоида) |
| Противовибрация |
10 гм, 10 ‰ 1000 Гц
|
Применение:
★ Спутниковая антенна спутникового отслеживания
★ Морская навигация и геодезия
★ Интегрированная навигация на основе GPS
★ Контроль позиционирования антенны
★ Инфракрасная камера
★ Лазерный дальномер
★ Навигация по графику
★ Руководство подводным роботом
★ Океанографические измерительные устройства
