DCM250B MEMS NMEA0183 Протокол Электронный компас Модуль MCU 3-ося Высокая надежность

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: RION

Сертификация: ISO

Номер модели: DCM250B

Условия оплаты & доставки

Количество мин заказа: 1

Цена: $98.00/Units >=1 Units

Упаковывая детали: 1pcs цифровой компас в каждой внутренней коробке, 200pcs /ctn

Время доставки: 7 дней

Условия оплаты: T/T, PayPal

Поставка способности: 10000 часть/частей в Месяц

Получите самую лучшую цену
Контакт теперь
Спецификации
Выделить:

Модуль компаса MEMS электронный

,

Модуль компаса протокола NMEA0183 электронный

,

ДАТЧИК оси MCU 3

Материал корпуса:
Алюминий
Размер:
33*27*9 мм
Цифровой компас Диапазон направления:
360deg
ряд крена:
+/-85 градусов
Ряд тангажа:
+/-85 градусов
Порт интерфейса:
RS232 /RS485/TTL опционное
цифровой MTBF компаса:
≥40000 часы/время
Рабочая температура:
-40 °C ~ + 85 °C
Температура хранения:
-40 °C ~ + 100 °C
Производство:
IP67
Материал корпуса:
Алюминий
Размер:
33*27*9 мм
Цифровой компас Диапазон направления:
360deg
ряд крена:
+/-85 градусов
Ряд тангажа:
+/-85 градусов
Порт интерфейса:
RS232 /RS485/TTL опционное
цифровой MTBF компаса:
≥40000 часы/время
Рабочая температура:
-40 °C ~ + 85 °C
Температура хранения:
-40 °C ~ + 100 °C
Производство:
IP67
Описание
DCM250B MEMS NMEA0183 Протокол Электронный компас Модуль MCU 3-ося Высокая надежность

DCM250B MEMS NMEA0183 Протокол Электронный компас Модуль MCU 3-ося Высокая надежность

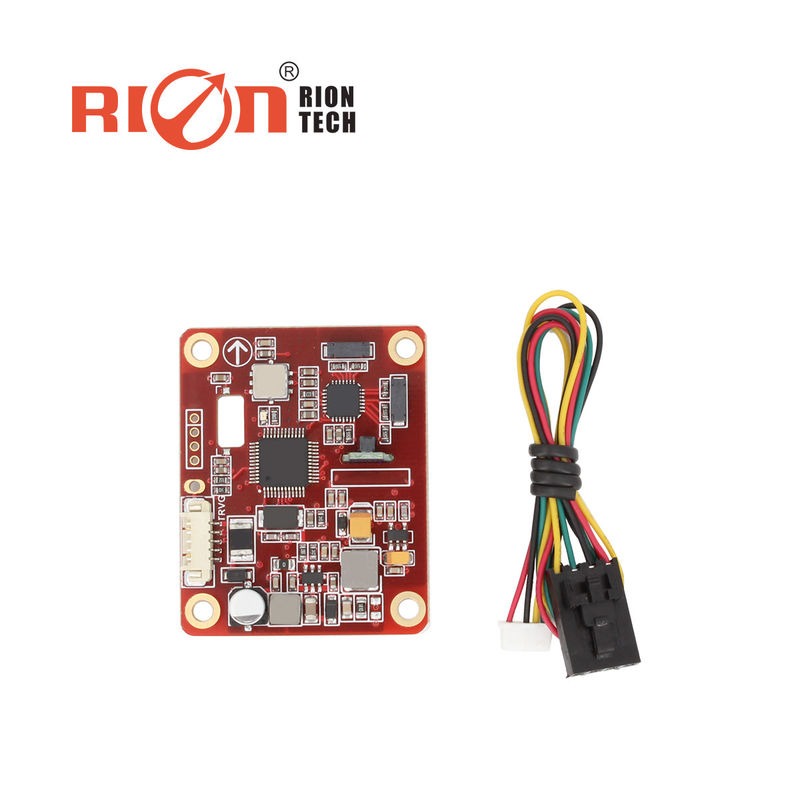

DCM250B&260B представляет собой трехмерный электронный компас, который использует алгоритм жесткой магнитной и мягкой магнитной калибровки.так что компас может устранить влияние магнитного поля через алгоритм калибровки даже в среде с помехами магнитного поля. DCM250B&260B интегрирует трехосевой датчик потоковой шлюзы, рассчитывает курс в режиме реального времени через центральный процессор,и использует трехосевой акселерометр для компенсации широкого диапазона углов наклона, чтобы гарантировать, что компас может обеспечить высокую точность даже при углах наклона до ± 85° Данные о направлении. Электронный компас интегрирует высокоточное управление MCU с диверсифицированными режимами вывода. Стандартные интерфейсы включают RS232 / RS485 / TTL и другие интерфейсы,или настройка других коммуникационных интерфейсов. DCM250B&260B имеет небольшие размеры и низкое потребление энергии. Он может использоваться во многих областях, таких как стабильность антенны, транспортные средства, интеграция системы, высокая устойчивость к ударам, высокая надежность,и компас может работать нормально в чрезвычайно суровых условиях, и более подходит для современных различных точных и высокомерных интегрированных систем управления.

Основные особенности

точность курса: 0,8°
Диапазон измерения проката и наклона: ± 85°
разрешение наклона: 0,1°
точность наклона: <0,2° ((полный диапазон)
рабочая температура: -40°C~+85°C
Размер: L55*W37*H24mm
с твердой и мягкой магнитной калибровкой
Выход RS232/RS485/TTL
Силовое питание DC5V
★ Поддержка ASCII (протокол NMEA 0183)

Применение:

★ Морская навигация и картография
★ Интегрированная навигация по GPS
★ Сервоуправление антенной
★ Инфракрасный визуализатор
★ Лазерный дальномер
★ Устройство для перерисования карты
★ подводный робот-навигатор
★ Океанографический измерительный прибор
★ Робот для особых случаев



Параметр

Лучшая точность курса
0Наклон 0,8°<10°
1наклон 0,5° <30°
2Наклон 0,0°<40°
3Наклон 0,0° < 60°

Точность наклона
0.1°<15° ((Расстояние измерения)
0.2°<30° ((Расстояние измерения)
0.3°<60° ((Расстояние измерения)
Диапазон наклона
± 85°

Точность проката
0.1°<15° ((Расстояние измерения)
0.2°<30° ((Расстояние измерения)
0.3°<60° ((Расстояние измерения)
Диапазон наклона
± 85°
Резолюция
0.1°
Наклон компаса лучший диапазон угла компенсации
< 40°
Калибровка жесткого железа
Да, да.
Калибровка мягкого железа
Да, да.
Метод калибровки помех магнитного поля
Ротация плоскости в 1 круге ((2D калибровка)
Размер
L55×W37×H24 мм
Вес
20 г
Коннектор интерфейса RS-232/RS485/TTL
4-ядерный кабель
Задержка запуска
< 50 мс
Максимальная скорость выхода
20 Гц/с
Коэффициент коммуникации
от 2400 до 19200 baud
Формат вывода
Бинарный протокол высокой производительности
Электрическое питание
(по умолчанию) DC+5V
(Конфигурация) DC9~36V
Текущий (максимальный)
45 мА
Идеальный режим
35 мА
Режим сна
ТБД
Операционный диапазон
-40°C~+85°C
Температура хранения
-40°C~+100°C
Устойчивость к ударам
2500 г
Электромагнитная совместимость
Согласно EN61000 и GBT17626
MTBF
≥40000 часов/часов
Сопротивление изоляции
≥ 100 М
Ударная стойкость
100g@11ms,3Times/Axis ((половина синусоида)
Противовибрация
10 гм, 10 ~ 1000 Гц
Вес
90g ((не включает кабель)



Направление измерения
DCM250B MEMS NMEA0183 Протокол Электронный компас Модуль MCU 3-ося Высокая надежность 1
DCM250B MEMS NMEA0183 Протокол Электронный компас Модуль MCU 3-ося Высокая надежность 3
DCM250B MEMS NMEA0183 Протокол Электронный компас Модуль MCU 3-ося Высокая надежность 5
