Блок измерения датчика RS485 компаса управлением 0.8deg MCU магнитный инерциальный

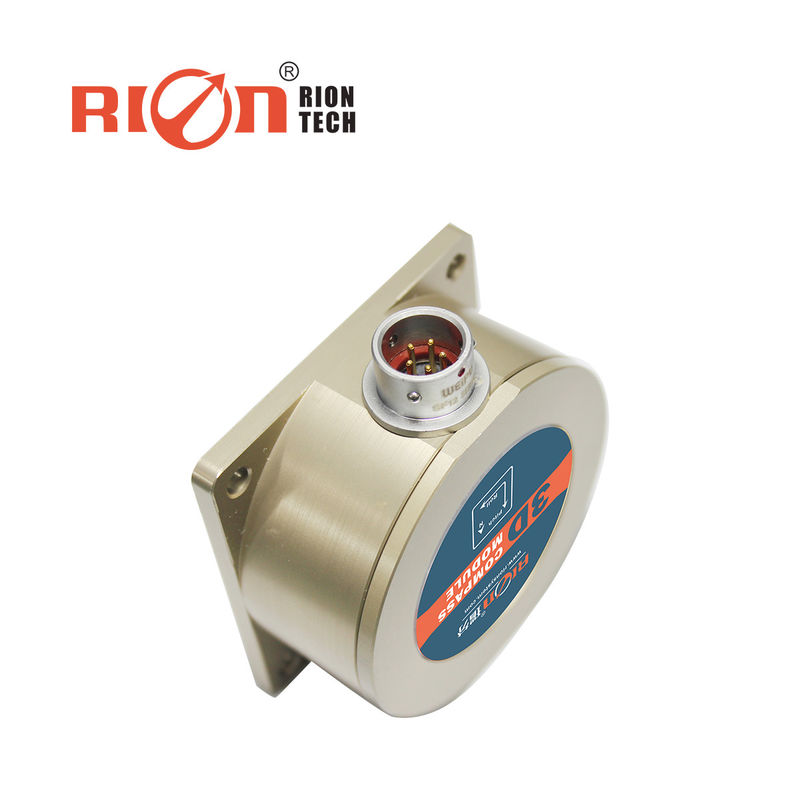

DCM302B MCU Управление 0,8° Магнитный компас Сенсор Инерциальное измерительное устройство

Общее описание

DCM302B - это высокоточный 3D электронный компас, использующий 2D алгоритм калибровки плоскости, калибровка не требует 3D наклона положения,просто плоское положение вращение круга для завершения процесса калибровки.Принимаются алгоритмы калибровки с твердым и мягким магнитом., сделать так, чтобы компас устранил магнитное влияние с помощью алгоритма калибровки в среде магнитных помех, DCM302B интегрированный трехосевой датчик потоковой шлюзы,в режиме реального времени решебник проходит через центральный процессор, и с использованием 3-осевого акселерометра для компенсации курса для широкого диапазона угла наклона, чтобы гарантировать, что компас все еще может предоставлять высокоточные данные курса, когда угол наклона до ± 85 °.Электронный компас с интегрированным высокоточным управлением MCU, различные режимы вывода, стандартные интерфейсы, включая RS232/RS485/TTL и другие интерфейсы, и принимают другие настройки коммуникационного интерфейса.

Особенности

• Точность курса:00,5°~00,8°
• Диапазон измерения угла наклона:± 90°
• Разрешение угла наклона: 0,1°
• Точность угла наклона: 0,1°
• Широкая температура: -40°C~+85°C
• Размер: L60×W59×H29мм
• С твердым магнитом, мягким магнитом и угловой компенсацией
• Электрическое питание постоянного тока 5 В
• Стандартный выходной интерфейс RS232/RS485/TTL
• Класс защиты IP 67

Применение

• Спутниковая антенна поисковый спутник
• Морская навигация и картография
• Интегрированная навигация GPS
• Сервоуправление антенной
• Инфракрасный изобразитель
• Лазерный дальномер
• Карта для сюжетника
• Подводная навигационная робототехника
• Океанографические измерительные приборы
• Робот специального назначения
