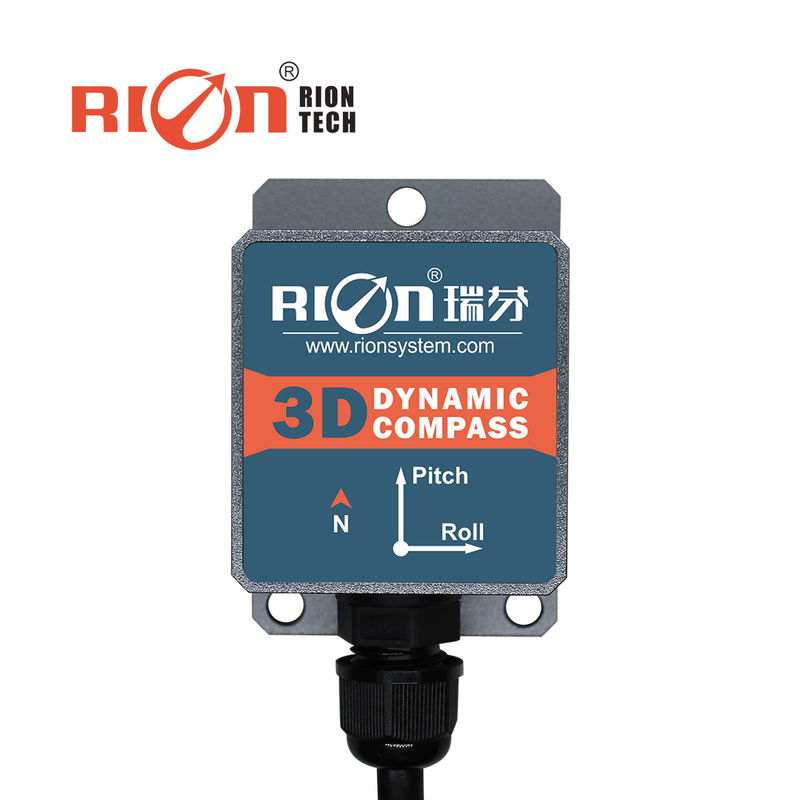

DDM360 3D динамический электронный компас с компенсацией наклона RION

Name: DDM360 3D динамический электронный компас с компенсацией наклона RION
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: DDM360
Price: 107.00 USD
Availability: InStock

Детали продукта

Place of Origin: Shenzhen

Фирменное наименование: RION

Сертификация: CE

Model Number: DDM360

Условия оплаты & доставки

Количество мин заказа: 1 шт.

Цена: $99.00 - $115.00/Pieces

Упаковывая детали: Картон

Время доставки: 7 рабочих дней

Условия оплаты: Т/Т, ПайПал

Поставка способности: 3000 шт/месяц

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Электронный компас с компенсацией наклона, 3D динамический электронный компас


Сопротивление вибрации:	2500g	Ток (MAX):	45 мА
Формат выхода:	Бинарный протокол высокой производительности	MTBF:	≥ 98000 часов/час
Режим сна:	TBD	Калибровка жесткого железа:	Да, да.
Точность курса:	0.8°	Задержка запуска:	<50ms>

Сопротивление вибрации:	2500g
Ток (MAX):	45 мА
Формат выхода:	Бинарный протокол высокой производительности
MTBF:	≥ 98000 часов/час
Режим сна:	TBD
Калибровка жесткого железа:	Да, да.
Точность курса:	0.8°
Задержка запуска:	<50ms>

Описание

DDM360 3D динамический электронный компас с компенсацией наклона RION

Описание продукта:

DDM350B / DDM360B представляет собой трехмерный динамический электронный компас, который включает в себя 9-осевое инерциальное измерительное устройство, включающее трехосевой акселерометр, трехосевой гироскоп,и трехосевой потоковой шлюзИспользуя высокие динамические угловые характеристики гироскопа и высокоустойчивые характеристики положения акселерометра,углы наклона и проката, которые следуют сложным изменениям положения, получаются с помощью динамического инерциального навигационного алгоритмаГеомагнитный угол азимута использует твердомагнитные и мягкомагнитные алгоритмы калибровки.так что компас может устранить влияние магнитного поля через алгоритм калибровки даже в среде с помехами магнитного поляНаправление рассчитывается в режиме реального времени центральным процессором, а динамические углы наклона и поворота используются для динамической компенсации направления для широкого диапазона магнитных азимутов.обеспечение того, чтобы компас мог предоставлять высокоточные данные о направлении даже при углах наклона до ±85°. Электронный компас интегрирует высокоуровневый арифметический процессор DSP с диверсифицированными режимами вывода. Стандартные интерфейсы включают RS232/RS485/TTL и другие интерфейсы,и другие коммуникационные интерфейсы могут быть настроены.

Особенности:

Диапазон измерения угла наклона: наклона ±85°, угол проката ±180°
С твердым магнитом, мягким магнитом и компенсацией угла наклона
Стандартный выходной интерфейс RS232/RS485/TTL
Широкий диапазон температур: -40°C+85°C
Разрешение наклона: 0,1°
Точность наклона: 0,2°

Технические параметры:

DDM350B/360B		Параметр
Курс компаса	Точность курса	00,8°
	Резолюция	0.1°
	Диапазон высоты	± 90°
	Диапазон проката	± 180°
	Точность наклона	Статическое состояние 0,2°
	Точность наклона	Динамический 0,5°
	Резолюция	0.1°
	Диапазон углов компенсации наклона	Прокат ± 180°
	Диапазон углов компенсации наклона	Наклон < 85°
Калибровка	Калибровка жесткого железа	Да, да.
	Калибровка мягкого железа	Да, да.
	Метод калибровки помех магнитного поля	Один оборот плоскости (двухмерная калибровка)
Физические особенности	Размер	Размер оболочки:L55×W37×H24mm
	Размер	Размер PCBA: L33×W27×H9mm
	RS232/RS485/TTL Линия соединения интерфейса	Шелл: 4PIN 1m прямой провод
	RS232/RS485/TTL Линия соединения интерфейса	Одноплотное: 4 PIN 30 см конечный провод
Интерфейс	Задержка запуска	< 50 мс
	Коэффициент выработки	5 ~ 100 Гц ((настраиваемый)
	Ставка Baud	От 4800 до 115200 бодов
	Формат вывода	Бинарный протокол высокой производительности
Сила	Напряжение питания	(по умолчанию) DC +5V
	Напряжение питания	(Конфигурация) DC 9 ≈ 36 В
	Ток (MAX)	45 мА
	Идеальная модель	35 мА
	Режим сна	ТБД
Экология	Операционный диапазон	-40°C ≈ +85°C
	Температура хранения	-40°C ≈ +85°C
	Сопротивление вибрации	2500 г
ЭМК	Согласно EN61000 и GBT17626
MTBF	≥ 98000 часов/час
Сопротивление изоляции	≥ 100 мегом
Устойчивость к ударам	100g@11ms,3 Осиевое направление (половина синусоида)
Противовибрация	10 гм, 10 ‰ 1000 Гц
Вес	Одноплотное дерево: ≤ 25 г. Ограждение: ≤ 135 г. (включая 1-метровый кабель)

Применение:

★ Поиск спутниковой антенной

★ Сервоуправление антенной

★ Морская география и картография

★ Инфракрасный визуализатор

★ Робот для особых случаев

DDM360 3D динамический электронный компас с компенсацией наклона RION 0

DDM360 3D динамический электронный компас с компенсацией наклона RION 1
