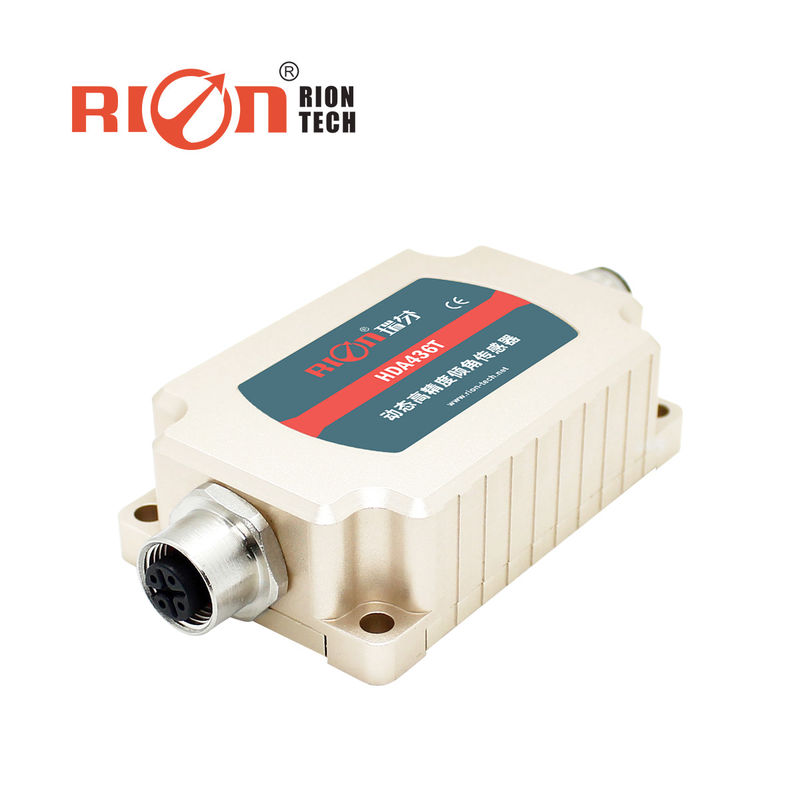

HDA436T цифровой MEMS динамический датчик наклона для измерения угла погружения динамических машин
▶ Ключевые особенности
★ Диапазон (угол поворота ±180°, угол наклона ±90°, угол азимута ±180°)
★ Динамическая точность: ± 0,1°
★ Статическая точность: ± 0,05°
★ Входное напряжение широкой напряженности 9 ~ 6 В постоянного тока
★ Уровень защиты IP67/IP68 Факультативный
▶ Применение продукта
★ оборудование для гравия с высоким уровнем вибрации
★ Мониторинг железнодорожных локомотивов
★ Применение для подъема труб с щитом
★ Контроль наклона геологического оборудования
★ Подземная навигация на буровой установке
★ Измерение навигационного положения судна
▶Описание продукта
HDA436T/HDA437T - это цифровой динамический датчик наклона MEMS нового поколения, выпущенный RION Technology. Он точно измеряет параметры положения движущегося носителя,изготавливается для измерения угла наклона при движении или вибрации,HDA436T оснащен высокоточным акселерометром и гиросенсором, интегрированным с алгоритмом фильтра Kalman для измерения данных движения в режиме реального времени в динамических условиях.Он предлагает опциональные режимы выхода сигнала, включая RS485, RS232 и TTL, обеспечивая высокую масштабируемость.
Этот продукт работает по принципу бесконтактного измерения, обеспечивая выход в реальном времени текущего положения и наклона без необходимости отслеживания относительных изменений между поверхностями.Он включает высокоточные преобразователи AD и гироустановки для компенсации нелинейности.Это значительно снижает центробежные ошибки, вызванные помехами при ускорении движения.тем самым повышая точность динамических измерений.
Датчик разработан для надежности, с возможностью измерения в двух режимах (динамический и статический), устойчивый к внешним электромагнитным помехам.Он идеально подходит для управления промышленной автоматизацией и точных измерений положения в условиях, характеризующихся крупномасштабными операциями и высокой интенсивностью ударов и вибраций.
▶Спецификации
| HDA436T |
Условия |
ИНДЕКС |
| Диапазон измерения |
- |
Прокат ±180°, наклон ±90°, азимут ±180°
(начальное значение при выключении 0°)
|
| Ось измерения |
- |
ось X / ось Y / ось Z |
| Резолюция |
- |
00,01° |
| Статическая точность |
@25°C |
± 0,05° |
| Динамическая точность (RMS) |
@25°C |
± 0,1° |
| Гиро |
диапазон |
- |
± 250°/с |
| Стабильность непредвзятости (среднее значение 10 с) |
- |
80,5°/ч |
| Нестабильность с нулевой предвзятостью ((аллан) |
- |
40,5°/ч |
| Коэффициент угловой случайной прогулки ((аллан) |
- |
0.25°/кв.м) |
| Ускорение |
диапазон |
- |
± 8 г |
| Устойчивость к предвзятости (среднее значение 10s) |
- |
00,02 мг |
| Нестабильность предвзятости |
- |
00,005 мг |
| Коэффициент скорости случайного ходьбы ((аллан) |
- |
00,005 м/с/квт ((h) |
| Коэффициент температуры нулевой точки |
-40°85°C |
± 0,01°/°C |
| Коэффициент температуры чувствительности |
-40°85°C |
≤ 100 ppm/°C |
|
Время запуска
|
1S |
| Время ответа |
0.01S |
| Выходной сигнал |
RS485/RS232/TTL
|
| Электромагнитная совместимость |
Согласно EN61000 и GBT17626 |
| MTBF |
≥ 98000 часов / час |
| Сопротивление изоляции |
≥ 100 Мегом |
| Устойчивость к ударам |
100 g @ 11 ms,3 осевое направление (полусинусоид) |
| Противовибрация |
10 гм, 10 ‰ 1000 Гц |
| Уровень водонепроницаемости |
стандартная конфигурация: IP67
опциональная конфигурация: IP68 или IP68 с антикоррозионным кабелем
|
| Кабель |
Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля |
| Вес |
≤ 165 г (без кабелей)
|
