Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: Rion
Сертификация: CE
Номер модели: HDA436T-C2
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $105/Pieces 1-9 Pieces
Упаковывая детали: Коробка
Время доставки: 7 дней для образцов
Условия оплаты: T/T, Paypal
Поставка способности: 5000/month
статическая точность: |
± 0,05° |
Динамическая точность:: |
± 0,1° |
Резолюция: |
0.01° |
Время запуска: |
1s |
Выходной сигнал: |
RS485/RS232/TTL |
Ось измерения: |
Ось x/ось Y-osи/z |
Сопротивление изоляции: |
≥ 100 Мегом |
Вес: |
≤ 165 г (без кабелей) |
статическая точность: |
± 0,05° |
Динамическая точность:: |
± 0,1° |
Резолюция: |
0.01° |
Время запуска: |
1s |
Выходной сигнал: |
RS485/RS232/TTL |
Ось измерения: |
Ось x/ось Y-osи/z |
Сопротивление изоляции: |
≥ 100 Мегом |
Вес: |
≤ 165 г (без кабелей) |

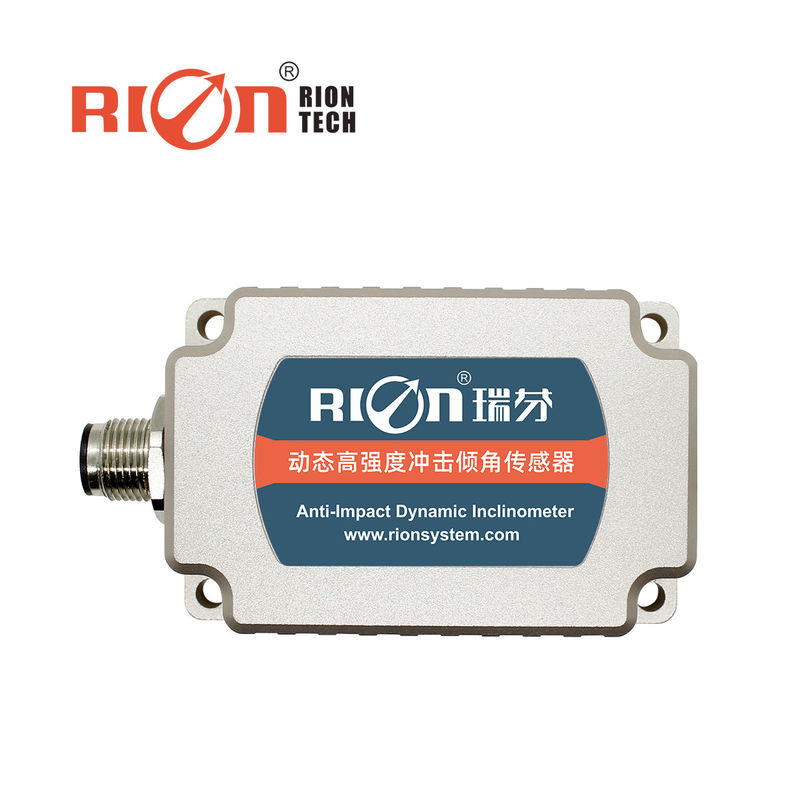

HDA436T Цифровой динамический датчик наклона MEMS для измерения динамических машин
▶ Ключевые особенности
★ Диапазон (угол поворота ±180°, угол наклона ±90°, угол азимута ±180°)
★ Динамическая точность: ± 0,1°
★ Статическая точность: ± 0,05°
★ Входное напряжение широкой напряженности 9 ~ 6 В постоянного тока
★ Работа при широкой температуре -40~+ 85°C
★ Уровень защиты IP67/IP68 Факультативный
▶ Применение продукта
★ оборудование для гравия с высоким уровнем вибрации
★ Мониторинг железнодорожных локомотивов
★ Спутниковая связь: обнаружение положения транспортного средства
★ Применение для подъема труб с щитом
★ Применение для подъема труб с щитом
★ Контроль наклона геологического оборудования
★ Подземная навигация на буровой установке
★ Измерение навигационного положения судна
▶Описание продукта
HDA436T/HDA437T Новое поколение цифрового динамического датчика наклона MEMS, запущенного RION Technology. Он может измерять параметры положения (катушка, наклон и азимут) движущегося носителя,и подходит для измерения угла наклона при движении или вибрации.HDA436T имеет встроенный высокоточный датчик ускорения и гироскопа и интегрирует алгоритм фильтра Калмана, который может измерять данные движения носителя в режиме реального времени при движении или вибрации.Режимы выхода сигнала, такие как RS485 / RS232 / TTL, являются необязательными., и масштабируемость сильна.
Этот продукт использует принцип измерения без контакта, который может выводить текущее положение и наклон в режиме реального времени.Он прост в использовании и не требует восстановления относительных изменений двух поверхностей.Внутренне интегрированные высокоточные АД и высокоточные гироциклоны для компенсации нелинейного, ортогонального соединения, температурного дрейфа и центробежного ускорения в реальном времени;значительно устранить центробежные ошибки, вызванные помехами ускорения движения, улучшить точность измерений динамики продукта; адаптироваться к долгосрочным сложным движениям Работа в местах и суровых условиях.Продукт представляет собой динамический и статический датчик измерения с двумя режимами с высокой устойчивостью к внешним электромагнитным помехам.Он подходит для всех видов крупномасштабных и высокопрочных ударных и вибрационных промышленных условий и является идеальным выбором для управления промышленной автоматизацией и измерения положения.
▶Спецификации
| HDA436T | Условия | ИНДЕКС | |
| Диапазон измерения | - |
Прокат ±180°, наклон ±90°, азимут ±180° (начальное значение при выключении 0°) |
|
| Ось измерения | - | ось X / ось Y / ось Z | |
| Резолюция | - | 00,01° | |
| Статическая точность | @25°C | ± 0,05° | |
| Динамическая точность (RMS) | @25°C | ± 0,1° | |
| Гиро | диапазон | - | ± 250°/с |
| Стабильность непредвзятости (среднее значение 10 с) | - | 80,5°/ч | |
| Нестабильность с нулевой предвзятостью ((аллан) | - | 40,5°/ч | |
| Коэффициент угловой случайной прогулки ((аллан) | - | 0.25°/кв.м) | |
| Ускорение | диапазон | - | ± 8 г |
| Устойчивость к предвзятости (среднее значение 10s) | - | 00,02 мг | |
| Нестабильность предвзятости | - | 00,005 мг | |
| Коэффициент скорости случайного ходьбы ((аллан) | - | 00,005 м/с/квт ((h) | |
| Коэффициент температуры нулевой точки | -40°85°C | ± 0,01°/°C | |
| Коэффициент температуры чувствительности | -40°85°C | ≤ 100 ppm/°C | |
|
Время запуска |
1S | ||
| Время ответа | 0.01S | ||
| Выходной сигнал |
RS485/RS232/TTL |
||
| Электромагнитная совместимость | Согласно EN61000 и GBT17626 | ||
| MTBF | ≥ 98000 часов / час | ||
| Сопротивление изоляции | ≥ 100 Мегом | ||
| Устойчивость к ударам | 100 g @ 11 ms,3 осевое направление (полусинусоид) | ||
| Противовибрация | 10 гм, 10 ‰ 1000 Гц | ||
| Уровень водонепроницаемости |
стандартная конфигурация: IP67 опциональная конфигурация: IP68 или IP68 с антикоррозионным кабелем |
||
| Кабель | Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля | ||
| Вес |
≤ 165 г (без кабелей) |
||
