Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: RION
Сертификация: CE, ISO
Номер модели: DCM301B-232
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $235.00/Pieces 1-99 Pieces
Упаковывая детали: 1pcs/polybag, коробка 20pcs/inner с губкой, 200pcs/ctn
Время доставки: 5 дней для образцов
Условия оплаты: T/T, Paypal
Поставка способности: 30000 часть/частей в Неделя
Возглавлять точность:: |
0.5-0.8 |
Ряд угла наклона измеряя: |
+/-90deg |
Опрокиньте разрешение угла: |
0.1 |
Размер продукта: |
L43*W35*H8mm |
Силовое питание: |
DC5V |
Интерфейс выхода: |
Стандартное RS232/RS485/TTL опционное |
Возглавлять точность:: |
0.5-0.8 |
Ряд угла наклона измеряя: |
+/-90deg |
Опрокиньте разрешение угла: |
0.1 |
Размер продукта: |
L43*W35*H8mm |
Силовое питание: |
DC5V |
Интерфейс выхода: |
Стандартное RS232/RS485/TTL опционное |

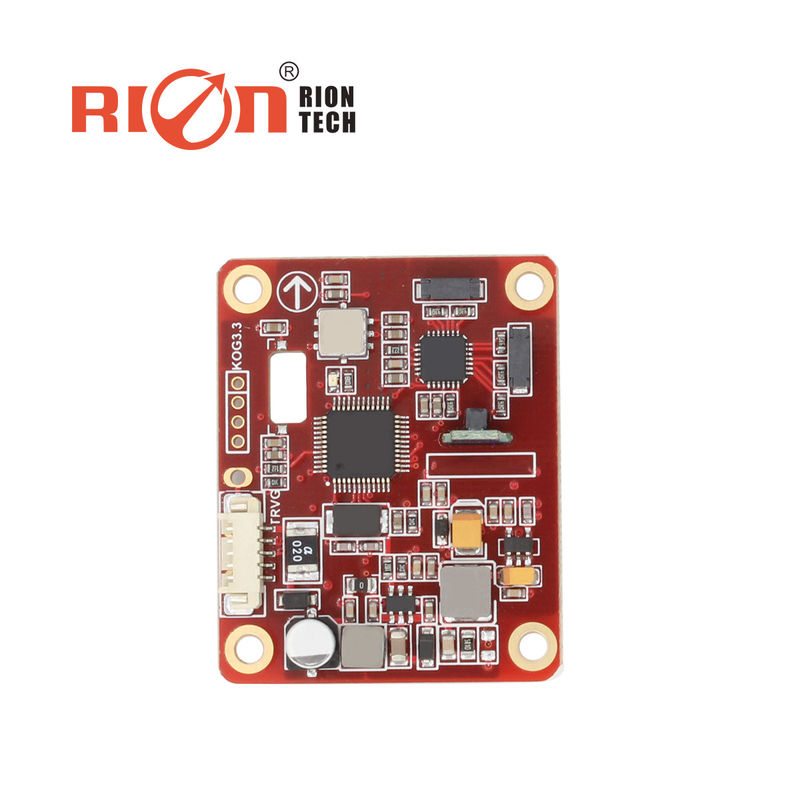

DCM301B Цифровой компас PCBA Модуль датчика компаса для специальных случаев робота
Общее описание
DCM301B - этовысокоточный 3D электронный компас с использованием 2D алгоритма калибровки плоскости,различные режимы вывода, стандартные интерфейсы, включая RS232/RS485/TTL и другие интерфейсы, и принимают другие настройки коммуникационных интерфейсов.
DCM301B с небольшими размерами, низким расходом энергии, может быть использован для стабильности антенны, транспортных средств, интеграции систем и других более областей, высокая устойчивость к ударам,высокая надежность позволяет компасу работать должным образом в чрезвычайно суровых условиях.
Особенности:
Применение:
| DCM301B и DCM302B | Параметр | |
| Курс компаса | Лучшая точность курса ((RMS) | 0наклон 0,5°<10° |
| 1Наклон 0,0°<30° | ||
| 2Наклон 0,0°<40° | ||
| 2Наклон 0,5°<70° | ||
| Резолюция | 0.1° | |
| Параметр наклона компаса | Точность наклона (RMS) | 0.1°<15° ((Расстояние измерения) |
| 0.2°<30° ((Расстояние измерения) | ||
| 0.3°<60° ((Расстояние измерения) | ||
| 0.3°<85° ((Расстояние измерения) | ||
| Диапазон наклона | ± 85° | |
| Точность проката ((RMS) | 0.1°<15° ((Расстояние измерения) | |
| 0.2°<30° ((Расстояние измерения) | ||
| 0.3°<60° ((Расстояние измерения) | ||
| 0.3°<85° ((Расстояние измерения) | ||
| Диапазон наклона | ± 85° | |
| Резолюция | 0.1° | |
| Лучший диапазон компенсации наклона | < 40° | |
| Калибровка | Калибровка жесткого железа | Да, да. |
| Калибровка мягкого железа | Да, да. | |
| Метод калибровки помех магнитного поля | Ротация плоскости в 1 круге ((2D калибровка) | |
| Физические особенности | Размер | L60×W59×H29 мм |
| Вес | ПХБ: 20 г, с оболочкой: 100 г | |
| Коннектор интерфейса RS-232/RS485/TTL | 5PIN соединитель | |
| Особенности интерфейса | Задержка запуска | < 50 мс |
| Максимальная скорость выхода | 20 Гц/с | |
| Коэффициент коммуникации | от 2400 до 19200 baud | |
| Формат вывода | Бинарный протокол высокой производительности | |
| Сила | Электрическое питание | (по умолчанию) DC+5V |
| (Конфигурация) DC9 ≈ 36 В | ||
| Текущий (максимальный) | 40 мА | |
| Идеальный режим | 30 мА | |
| Режим сна | ТБД | |
| Обстановка | Операционный диапазон | -40°C ≈ +85°C |
| Температура хранения | -40°C ≈ +85°C | |
| Устойчивость к ударам | 2500 г | |
| Электромагнитная совместимость | Согласно EN61000 и GBT17626 | |
| MTBF | ≥40000 часов/часов | |
| Изоляция | ≥ 100 М | |
| Противошок | 100g@11ms,3 Осиевое направление (половина синусоида) | |
| Противовибрация | 10 гм, 10 ‰ 1000 Гц | |
