Hda437t Динамический инструмент мониторинга наклона высокая точность высокая вибрация

HDA437T Высокоточный динамический склонный счетчик MEMS Динамический датчик угла Динамический датчик уровня духа для высоких вибраций

▶ ОПИСАНИЕ ПРОДУКТА

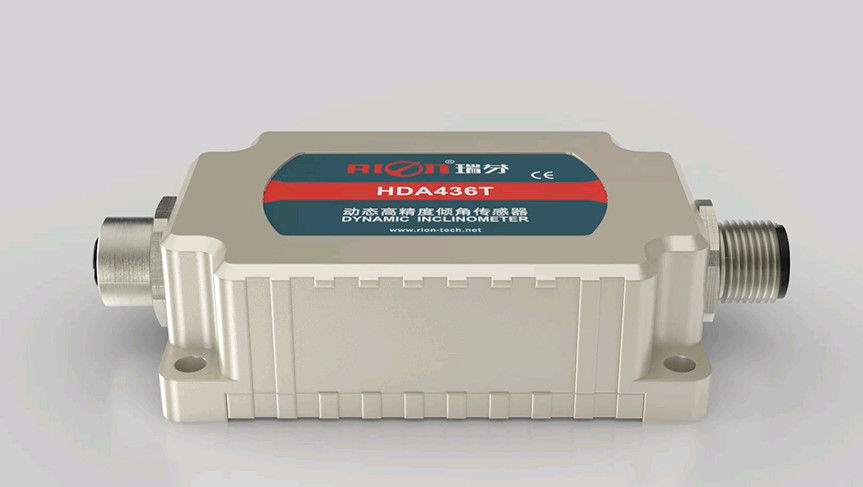

HDA436T/HDA437T Новое поколение цифрового динамического датчика наклона MEMS, запущенного RION Technology. Он может измерять параметры положения (катушка, наклон и азимут) движущегося носителя,и подходит для измерения угла наклона при движении или вибрации.
HDA436T имеет встроенный высокоточный датчик ускорения и гиросинтеза и интегрирует алгоритм фильтра Carman, который может измерять данные движения носителя в режиме реального времени при движении или вибрации.Продукт имеет двойную CAN (CAN2).0A / CAN2.0B) режим, который является очень масштабируемым.
Этот продукт использует принцип измерения без контакта, который может выводить текущее положение и наклон в режиме реального времени.Он прост в использовании и не требует восстановления относительных изменений двух поверхностей.Внутренне интегрированные высокоточные АД и высокоточные гироциклоны для компенсации нелинейного, ортогонального соединения, температурного дрейфа и центробежного ускорения в реальном времени;значительно устранить центробежные ошибки, вызванные помехами ускорения движения, улучшить точность измерений динамики продукта; адаптироваться к долгосрочным сложным движениям Работа в местах и суровых условиях.
Продукт представляет собой динамический и статический датчик измерения с двумя режимами с высокой устойчивостью к внешним электромагнитным помехам.Он подходит для всех видов крупномасштабных и высокопрочных ударных и вибрационных промышленных условий, и является идеальным выбором для управления промышленной автоматизацией и измерения настроения.









▶ Ключевые особенности

★ Диапазон (угол проката ± 180 °, угол наклона ± 90 °, угол азимута ± 180 °)
★ Динамическая точность: ± 0,1 °
★ Входное напряжение широкой напряженности 9~36 В постоянного тока
★ Работа при широкой температуре -40 ~ + 85 °C
★ Разрешение 0,01 °
★ выход CAN2.0A/CAN2.0B необязательный
★ Высокая антивибрационная производительность > 2000 г
★ Уровень защиты IP67/IP67 Необязательно

▶Применение продукта

★ оборудование для дробления при воздействии высоких вибраций
★ Спутниковая антенна для поиска звезд
★ Подземная навигация на буровой установке
★ Мониторинг железнодорожных локомотивов
★ Контроль наклона геологического оборудования
★ оборудование для бурения нефти
★ Измерение навигационного положения судна
★ Применение для подъема труб с щитом
★ Спутниковая связь: обнаружение положения транспортного средства
★ Измерение наклона различных инженерных машин








▶ ОБЯЗАНИЯ


HDA436T/HDA437T-C2/C3		Состояние	Индекс
Диапазон измерения			Прокат ± 180 °, наклон ± 90 °, азимут ± 180 ° (начальное значение при выключении 0 °)
Ось измерения			ось X / ось Y / ось Z
Резолюция			00,01°
Статическая точность		@25°C	± 0,05°
Динамическая точность		@25°C	± 0,1°
Гиро	диапазон	-	± 250°/с
	Стабильность непредвзятости (среднее значение 10 с)	-	80,5°/ч
	Нестабильность с нулевой предвзятостью ((аллан)	-	40,5°/ч
	Коэффициент угловой случайной прогулки ((аллан)	-	0.25°/кв.м)
Ускорение	диапазон	-	± 8 г
	Устойчивость к предвзятости (среднее значение 10s)	-	00,02 мг
	Нестабильность предвзятости	-	00,005 мг
	Коэффициент скорости случайного ходьбы ((аллан)	-	00,005 м/с/квт ((h)
Коэффициент температуры нулевой точки		-40°85°C	± 0,01°/°C
Коэффициент температуры чувствительности		-40°85°C	≤ 100 ppm/°C
Время запуска		1S
Время ответа		0.01S
Выходной сигнал		CAN2.0A/CAN2.0B
Электромагнитная совместимость		Согласно EN61000 и GBT17626
MTBF		≥ 98000 часов / час
Сопротивление изоляции		≥ 100 Мегом
Устойчивость к ударам		100 g @ 11 ms, 3 осевых направления (полусинусоид)
Противовибрация		10 гм, 10 ‰ 1000 Гц
Уровень водонепроницаемости		стандартная конфигурация: IP67 опциональная конфигурация: IP68 или IP68 с антикоррозионным кабелем
Кабель		Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля
Вес		Односоединитель ≤ 165 г / двойной соединитель ≤ 180 г (без кабеля)









Способ установки




▶ Механические параметры
○ Коннектор: авиационный разъем 5P M12
○ Уровень защиты: IP67
○ Материал оболочки: смешанный алюминиевый сплав
○ Установка: четыре винта М4
