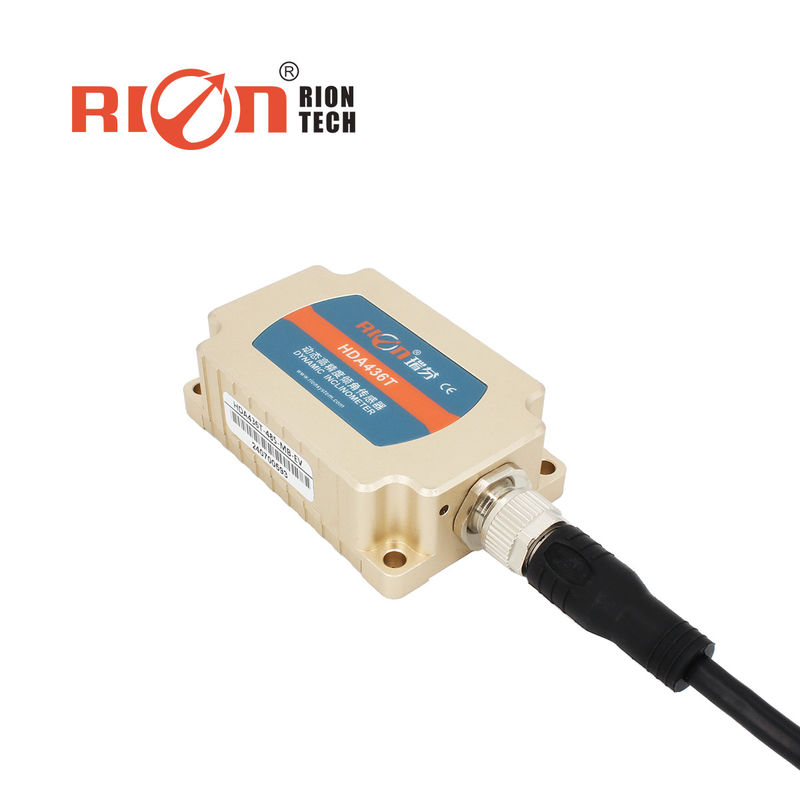

Hda437t Динамический датчик наклона Canbus Mems для управления промышленной автоматизацией

▶Описание продукта

HDA436T/HDA437T Новое поколение динамического датчика наклона MEMS, запущенного RION Technology. Он может измерять параметры положения (катушка, откидыш и азимут) движущегося носителя,и подходит для измерения угла наклона при движении или вибрации.

HDA436T имеет встроенный высокоточный датчик ускорения и гиросинтеза и интегрирует алгоритм фильтра Carman, который может измерять данные движения носителя в режиме реального времени при движении или вибрации.Продукт имеет двойную CAN (CAN2).0A / CAN2.0B) режим, который является очень масштабируемым.

Этот продукт использует принцип измерения без контакта, который может выводить текущее положение и наклон в режиме реального времени.Он прост в использовании и не требует восстановления относительных изменений двух поверхностей.

Внутри интегрированные высокоточные АД и высокоточные гироциклоны для компенсации нелинейной, ортогональной сцепки, температурного дрейфа и центробежного ускорения в реальном времени;значительно устранить центробежные ошибки, вызванные помехами ускорения движения, улучшить точность измерений динамики продукта; адаптироваться к долгосрочным сложным движениям Работа в местах и суровых условиях.

Продукт представляет собой динамический и статический датчик измерения с двумя режимами с высокой устойчивостью к внешним электромагнитным помехам.Он подходит для всех видов крупномасштабных и высокопрочных ударных и вибрационных промышленных условий, и является идеальным выбором для управления промышленной автоматизацией и измерения настроения.

▶ ОБЯЗАНИЯ

HDA436T/HDA437T-C2/C3		Состояние	Индекс
Диапазон измерения			Прокат ± 180 °, наклон ± 90 °, азимут ± 180 ° (начальное значение при выключении 0 °)
Ось измерения			ось X / ось Y / ось Z
Резолюция			00,01°
Статическая точность		@25°C	± 0,05°
Динамическая точность		@25°C	± 0,1°
Гиро	диапазон	-	± 250°/с
	Стабильность непредвзятости (среднее значение 10 с)	-	80,5°/ч
	Нестабильность с нулевой предвзятостью ((аллан)	-	40,5°/ч
	Коэффициент угловой случайной прогулки ((аллан)	-	0.25°/кв.м)
Ускорение	диапазон	-	± 8 г
	Устойчивость к предвзятости (среднее значение 10s)	-	00,02 мг
	Нестабильность предвзятости	-	00,005 мг
	Коэффициент скорости случайного ходьбы ((аллан)	-	00,005 м/с/квт ((h)
Коэффициент температуры нулевой точки		-40°85°C	± 0,01°/°C
Коэффициент температуры чувствительности		-40°85°C	≤ 100 ppm/°C
Время запуска		1S
Время ответа		0.01S
Выходной сигнал		CAN2.0A/CAN2.0B
Электромагнитная совместимость		Согласно EN61000 и GBT17626
MTBF		≥ 98000 часов / час
Сопротивление изоляции		≥ 100 Мегом
Устойчивость к ударам		100 g @ 11 ms, 3 осевых направления (полусинусоид)
Противовибрация		10 гм, 10 ‰ 1000 Гц
Уровень водонепроницаемости		стандартная конфигурация: IP67 опциональная конфигурация: IP68 или IP68 с антикоррозионным кабелем
Кабель		Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля
Вес		Односоединитель ≤ 165 г / двойной соединитель ≤ 180 г (без кабеля)

▶ Электрические параметры
