Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: RION
Сертификация: CE, FCC,ROHS , ISO
Номер модели: DCM260B-232
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $99.00 - $115.00/Pieces
Упаковывая детали: 1pcs/внутренняя коробка с губкой, 100pcs/ctn
Время доставки: 5-10 дней работы
Условия оплаты: T/T, L/C
Поставка способности: 100000 часть/частей в Месяц
Использование: |
Угол ориентации измерения |
Теория: |
технология mems |
Выпуск: |
Датчик цифров |
динамическая точность направления по компасу: |
0.8deg |
Опрокиньте разрешение угла: |
0.1deg |
Опрокиньте точность угла: |
0.2deg |
Широкая температура: |
-40C | + 85C |
Размер: |
L55*W37*H24mm |
Силовое питание: |
5 В постоянного тока |
Порт интерфейса выхода: |
Стандартное RS232/RS485/TTL опционное |
Класс защиты: |
IP67 |
Порт: |
HK |
Использование: |
Угол ориентации измерения |
Теория: |
технология mems |
Выпуск: |
Датчик цифров |
динамическая точность направления по компасу: |
0.8deg |
Опрокиньте разрешение угла: |
0.1deg |
Опрокиньте точность угла: |
0.2deg |
Широкая температура: |
-40C | + 85C |
Размер: |
L55*W37*H24mm |
Силовое питание: |
5 В постоянного тока |
Порт интерфейса выхода: |
Стандартное RS232/RS485/TTL опционное |
Класс защиты: |
IP67 |
Порт: |
HK |

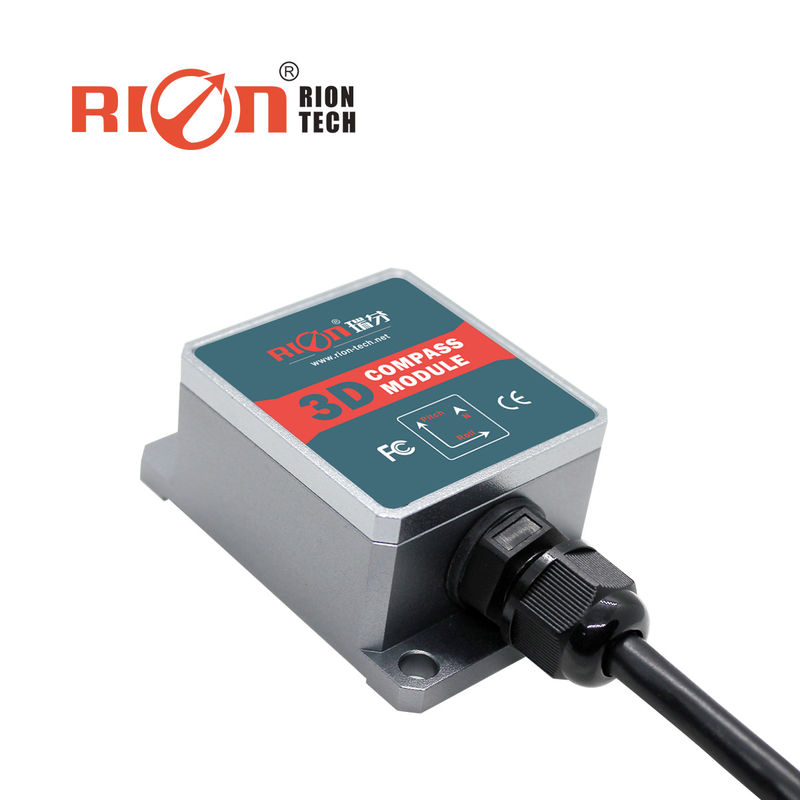

DCM260B IP67 защита динамический 3D цифровой компас датчик 0,8° точность направления
▶Описание продукта
DDM350B / DDM360B представляет собой трехмерный динамический электронный компас, который включает в себя 9-осевое инерциальное измерительное устройство, включающее трехосевой акселерометр, трехосевой гироскоп,и трехосевой потоковой шлюзИспользуя высокие динамические угловые характеристики гироскопа и высокоустойчивые характеристики положения акселерометра,углы наклона и проката, которые следуют сложным изменениям положения, получаются с помощью динамического инерциального навигационного алгоритмаГеомагнитный угол азимута использует твердомагнитные и мягкомагнитные алгоритмы калибровки.так что компас может устранить влияние магнитного поля через алгоритм калибровки даже в среде с помехами магнитного поляНаправление рассчитывается в режиме реального времени центральным процессором, а динамические углы наклона и поворота используются для динамической компенсации направления для широкого диапазона магнитных азимутов.обеспечение того, чтобы компас мог предоставлять высокоточные данные о направлении даже при углах наклона до ±85°. Электронный компас интегрирует высокоуровневый арифметический процессор DSP с диверсифицированными режимами вывода. Стандартные интерфейсы включают RS232/RS485/TTL и другие интерфейсы,и другие коммуникационные интерфейсы могут быть настроены.
▶Основные особенности
★ Диапазон измерения угла наклона: наклона ± 85°, угол проката ± 180°
★ С твердым магнитом, мягким магнитом и компенсацией угла наклона
★ Стандартный выходной интерфейс RS232/RS485/TTL
★ Точность угла азимута: 0,8°
★ Разрешение наклона: 0,1°
★ Точность наклона: 0,2°
★ Широкий диапазон температур: -40°C+85°C
★ Размеры: L55×W37×H24mm
★ 5В постоянное питание
★ водонепроницаемость IP67
Электрические характеристики
| Параметр DDM350B/DCM360B | ||
| Курс компаса | Точность курса | 00,8° |
| Резолюция | 0.1° | |
| Диапазон высоты | ± 90° | |
| Диапазон проката | ± 180° | |
| Точность наклона | Статическое состояние 0,2° | |
| Динамический 0,5° | ||
| Резолюция | 0.1° | |
| Диапазон углов компенсации наклона | Прокат ± 180° | |
| Наклон < 85° | ||
| Калибровка | Калибровка жесткого железа | Да, да. |
| Калибровка мягкого железа | Да, да. | |
| Метод калибровки помех магнитного поля | Один оборот плоскости (двухмерная калибровка) | |
| Физические особенности | Размер | Размер оболочки:L55×W37×H24mm |
| Размер PCBA: L33×W27×H9mm | ||
|
RS232/RS485/TTL Линия соединения интерфейса |
Шелл: 4PIN 1m прямой провод | |
| Одноплотное: 4 PIN 30 см конечный провод | ||
| Интерфейс | Задержка запуска | < 50 мс |
| Коэффициент выработки | 20 Гц/с | |
| Ставка Baud | от 2400 до 115200 baud | |
| Формат вывода | Бинарный протокол высокой производительности | |
| Сила | Напряжение питания | (по умолчанию) DC +5V |
| (Конфигурация) DC 9 ≈ 36 В | ||
| Ток (MAX) | 45 мА | |
| Идеальная модель | 35 мА | |
| Режим сна | ТБД | |
| Экология | Операционный диапазон | -40°C ≈ +85°C |
| Температура хранения | -40°C ≈ +85°C | |
| Сопротивление вибрации | 2500 г | |
| ЭМК | Согласно EN61000 и GBT17626 | |
| MTBF | ≥ 98000 часов/час | |
| Сопротивление изоляции | ≥ 100 мегом | |
| Устойчивость к ударам | 100g@11ms,3 Осиевое направление (половина синусоида) | |
| Противовибрация | 10 гм, 10 ‰ 1000 Гц | |
| Вес | Однопалатная панель: ≤25 г ≤135 г (включая 1-метровый кабель) | |
▶ СВЯЗАНИЕ
|
Цвет Функция |
Красный | ЧЕРНЫЙ | Желтый | ЗЕЛЕНЫЙ |
| 5 В постоянного тока | ГНД |
RS232 ((RXD) TTL(RXD) RS485 ((D-) |
RS232 ((TXD) TTL(TXD) RS485 ((D+) |
|
Цвет Функция |
Красный | ЧЕРНЫЙ | Желтый | ЗЕЛЕНЫЙ |
| 5 В постоянного тока | ГНД |
RS232 ((RXD) TTL(RXD) RS485 ((D+) |
RS232 ((TXD) TTL(TXD) RS485 ((D-) |
