Динамический уклономер высокой точности
, Уклономер высокой точности CANBUS
, Уклономер DC 5V динамический
Хранение уклономера -40C-+85C высокой точности 0,1 градусов динамическое CANBUS
Высокая точность 0.1° Динамический КАНБУС Инклинометр для -40°C~+85°C Хранение с форматом данных TXT
▶ ОПИСАНИЕ ПРОДУКТА

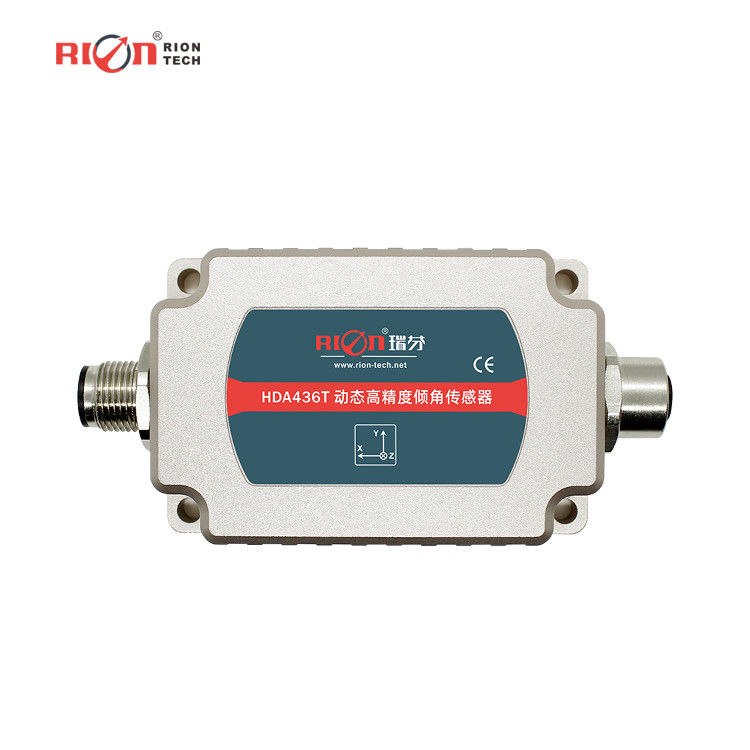

HDA436T/HDA437T Новое поколение цифрового динамического датчика наклона MEMS, запущенного RION
Технология. Она может измерить параметры положения (катушка, высота и азимут) движущегося носителя, и
подходит для измерения угла наклона при движении или вибрации.
HDA436T имеет встроенный высокоточный датчик ускорения и гироскопа и интегрирует фильтр Carman
алгоритм, который может измерять данные движения носителя в режиме реального времени при движении или вибрации.
продукт имеет двойной режим CAN (CAN2.0A / CAN2.0B), который очень масштабируем.
Этот продукт использует принцип измерения без контакта, который может выводить текущее положение и
Он прост в использовании и не требует восстановления относительных изменений двух
поверхности.
Внутри интегрированные высокоточные АД и высокоточные гироциклоны для компенсации нелинейного движения,
ортогональное сцепление, температурный дрейф и центробежное ускорение в реальном времени; значительно устранить
Центробежные ошибки, вызванные помехами ускорения движения, улучшают измерение динамики продукта
точность; адаптация к длительному сложному движению Работа в местах и суровых условиях.
Продукт представляет собой динамический и статический датчик измерения с двумя режимами с сильным сопротивлением внешним воздействиям.
Электромагнитные помехи. Подходит для всех видов крупномасштабных и высокосильных ударов и
вибрации в промышленной среде, и является идеальным выбором для управления промышленной автоматизацией и
измерение отношения.
▶ Ключевые особенности
★ Диапазон (угол проката ± 180 °, угол наклона ± 90 °, угол азимута ± 180 °)
★ Динамическая точность: ± 0,1 °
★ Входное напряжение широкой напряженности 9~36 В постоянного тока
★ Работа при широкой температуре -40 ~ + 85 °C
★ Разрешение 0,01 °
★ выход CAN2.0A/CAN2.0B необязательный
★ Высокая антивибрационная производительность > 2000 г
★ Уровень защиты IP67/IP67 Необязательно
▶ Применение продукта
★ оборудование для гравия с высоким уровнем вибрации
★ Мониторинг железнодорожных локомотивов
★ оборудование для бурения нефти
★ Применение для подъема труб с щитом
★ Применение для подъема труб с щитом
★ Контроль наклона геологического оборудования
★ Подземная навигация на буровой установке
★ Измерение навигационного положения судна
★ Спутниковая связь: обнаружение положения транспортного средства
★ Измерение ориентации на основе угла наклона
★ Измерение наклона различных инженерных машин
| HDA436T | Состояние | Индекс |
| Диапазон измерения | | Прокат ± 180 °, наклон ± 90 °, азимут ± 180 ° (начальное значение при выключении 0 °) |
| Ось измерения | | ось X / ось Y / ось Z |
| Резолюция | | 00,01° |
| Статическая точность | @25°C | ± 0,05° |
| Динамическая точность | @25°C | ± 0,1° |
Гиро | диапазон | - | ± 250°/с |
| Стабильность непредвзятости (среднее значение 10 с) | - | 80,5°/ч |
| Нестабильность с нулевой предвзятостью ((аллан) | - | 40,5°/ч |
| Коэффициент угловой случайной прогулки ((аллан) | - | 0.25°/кв.м) |
Ускорение | диапазон | - | ± 8 г |
| Устойчивость к предвзятости (среднее значение 10s) | - | 00,02 мг |
| Нестабильность предвзятости | - | 00,005 мг |
| Коэффициент скорости случайного ходьбы ((аллан) | - | 00,005 м/с/квт ((h) |
| Коэффициент температуры нулевой точки | -40°85°C | ± 0,01°/°C |
| Коэффициент температуры чувствительности | -40°85°C | ≤ 100 ppm/°C |
| Время запуска | 1S |
| Время ответа | 0.01S |
| Выходной сигнал | CAN2.0A/CAN2.0B |
| Электромагнитная совместимость | Согласно EN61000 и GBT17626 |
| MTBF | ≥ 98000 часов / час |
| Сопротивление изоляции | ≥ 100 Мегом |
| Устойчивость к ударам | 100 g @ 11 ms, 3 осевых направления (полусинусоид) |
| Противовибрация | 10 гм, 10 ‰ 1000 Гц |
| Уровень водонепроницаемости | стандартная конфигурация: IP67 опциональная конфигурация: IP68 или IP68 с антикоррозионным кабелем |
| Кабель | Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля |
| Вес | Односоединитель ≤ 165 г / двойной соединитель ≤ 180 г (без кабеля) |
▶ Электрические параметры
| Параметр | Условия | МИН | Тип | Максимум | ЕДИНСТВО |
| Напряжение питания | стандартный | 9 | 12 | 24 | 36 | V |
| Рабочий ток | без нагрузки | | 60mA ((12V) | | mA |
| Рабочая температура | | -40 | | +85 | °C |
| температура хранения | | -40 | | +85 | °C |
