HCM600B HCM605B ДИНАМИЧЕСКИЙ АНТИ-ИНТЕРФЕРЕНЦИОН 3D ЭЛЕКТ...
▶Функция
★ Точность курса: 0,3° ≈ 0,5°
★ Диапазон прокачки: ± 180°
★ Разрешение наклона: 0,1°
★ Точность наклона: <0,2°(Полный диапазон)
★ Широкий диапазон температур: -40°C+85°C
★ С жестко-мягкой магнитной и наклонной компенсацией
▶Применение
★ Антенна спутника
★ Интегрированная навигация по GPS
★ Сервоуправление антенной
★ Лазерный дальнобойщик
★ Карта для сюжетографа
★ Подводный навигационный робот
★ Океанографические измерительные приборы
★ Робот специального назначения
★ Беспилотные летательные аппараты
▶ВВОЗОД ПРОДУКТА

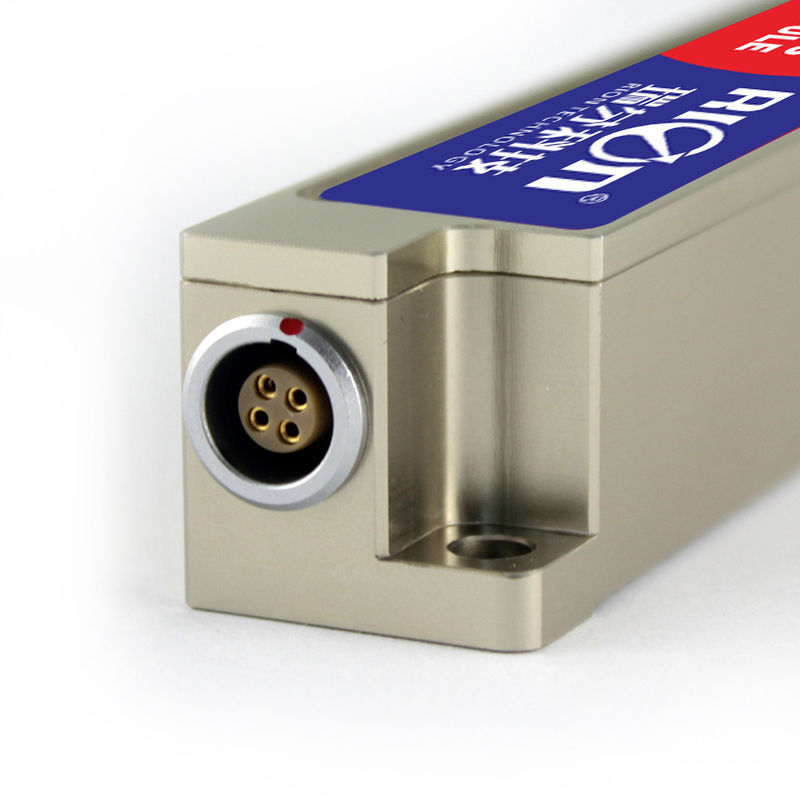

HCM600/HCM605 представляет собой динамический и высокоточный трехосевой электронный компас, который включает в себя трехосевой акселерометр, трехосевой гироскоп и трехосевой магнитный датчик.Пользователь может заказать полный продукт с корпусом (до уровня водонепроницаемости IP67) или модулем компаса.
 Параметры HCM600B/HCM605B |
||
| рубрика | Точность курса | 0наклон 0,5°<10° |
| Резолюция | 0.1° | |
| Параметры наклона | Точность наклона | 0.1°<15° ((Расстояние измерения) |
| 0.1°<30° ((Размер диапазона) | ||
| 0.1°<60° ((Размер диапазона) | ||
| 0.2°<85° ((Размер диапазона) | ||
| Диапазон высоты | ± 85° | |
| Точность проката | 0.1°<15° ((Расстояние измерения) | |
| 0.1°<30° ((Размер диапазона) | ||
| 0.1°<60° ((Размер диапазона) | ||
| 0.2°<180° ((Расстояние измерения) | ||
| Диапазон проката | ± 180° | |
| Резолюция | 0.1° | |
| Калибровка | Калибровка жесткого железа | Да, да. |
| Калибровка мягкого железа | Да, да. | |
| Калибровка магнитных помех | Поворачивать 360 градусов горизонтально; вертикальное вращение (опционально) | |
| Физические особенности | Размер | L111.5×W19.5×H19.5 мм |
| Вес | ≤ 85 г (без кабеля) | |
| RS232/RS485/TTL | Стыковочный соединитель 5PIN | |
| интерфейс | Задержка запуска | < 50 мс |
| Максимальная выходная скорость | 20 Гц/с | |
| Скорость связи | от 2400 до 115200 baud (по умолчанию 9600) | |
| Формат вывода | Бинарный протокол высокой производительности | |
| Сила | Напряжение питания | (по умолчанию) DC+5V |
| Ток ((max) | 30 мА | |
| Идеальный режим | 26mA | |
| Режим гибернации | ТБД | |
| Экология | Операционный диапазон | -40°C ≈ +85°C |
| Температура хранения | -40°C ≈ +85°C | |
| Сопротивление вибрации | 100 г | |
| Защита | IP67 | |
| Электромагнитная совместимость | Согласно EN61000 и GBT17626 | |
| MTBF | ≥40000 часов/час | |
| Сопротивление изоляции | ≥ 100 мегаомм | |
| Устойчивость к ударам | 100g11ms, 3 осевых направления (половина синусоида) | |
| Противовибрация | 10 гм, 10 ~ 1000 Гц | |
