Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: Rion
Сертификация: CE
Номер модели: HDA436T-485
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $100/Pieces 1-9 Pieces
Упаковывая детали: Коробка
Время доставки: 7
Условия оплаты: Т/Т, ПайПал
Поставка способности: 5000/месяц
Электрическое питание: |
9~36v |
динамическая точность: |
0.1deg |
Резолюция: |
0.01deg |
статическая точность: |
0.05deg |
Ряд ускорения: |
±8g |
Ряд гироскопа: |
±250°/s |
вес: |
165g |
Размер: |
72x47x22.5mm |
Электрическое питание: |
9~36v |
динамическая точность: |
0.1deg |
Резолюция: |
0.01deg |
статическая точность: |
0.05deg |
Ряд ускорения: |
±8g |
Ряд гироскопа: |
±250°/s |
вес: |
165g |
Размер: |
72x47x22.5mm |

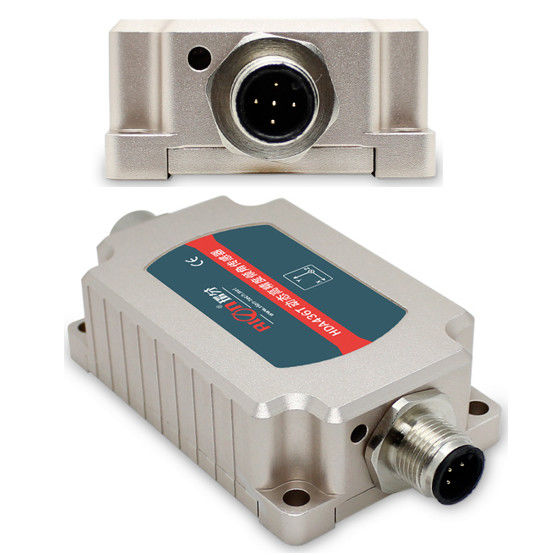

HDA436T Измерение угла наклона Три оси динамический инклинометр вибрации
▶ ОПИСАНИЕ ПРОДУКТА
HDA436T, цифровой динамический датчик наклона MEMS нового поколения, выпущенный RION Technology. Он может измерять параметры положения (катушка, наклон и азимут) движущегося носителя,и подходит для измерения угла наклона при движении или вибрации.HDA436T имеет встроенный высокоточный датчик ускорения и гироскопа и интегрирует алгоритм фильтра Carman, который может измерять данные движения носителя в режиме реального времени при движении или вибрации.Режимы выхода сигнала, такие как RS485 / RS232 / TTL, являются необязательными., и масштабируемость сильна.
Этот продукт использует принцип бесконтактного измерения, обеспечивающий вывод данных о положении и наклоне в режиме реального времени.исключение необходимости отслеживания относительных изменений между двумя поверхностямиДатчик интегрирует высокоточные аналого-цифровые (AD) преобразования и гироскопы для компенсации нелинейности, ортогонального соединения, температурного дрейфа,и центробежное ускорение в реальном времениЭто значительно уменьшает ошибки, вызванные центробежными силами, вызванными движением, повышая точность динамических измерений.долгосрочные операции в сложных условияхЭто двойной датчик, способный выполнять как динамические, так и статические измерения, с высокой устойчивостью к внешним электромагнитным помехам.что делает его идеальным решением для применения в промышленной автоматизации для измерения положения.
▶ Ключевые особенности
★ Диапазон (угол поворота ±180°, угол наклона ±90°, угол азимута ±180°)
★ Динамическая точность: ± 0,1°
★ Статическая точность: ± 0,05°
★ Выход RS485/232/TTL необязательный
★ Работа при широкой температуре -40~+ 85°C
★ Входное напряжение широкой напряженности 9 ~ 6 В постоянного тока
★ Разрешение 0,01°
★ Уровень защиты IP67/IP68 Факультативный
▶ Применение продукта
★ Мониторинг железнодорожных локомотивов
★ Оборудование буровой установки
★ Прокладка труб с помощью защиты
★ Контроль наклона геологического оборудования
★ Навигация по ориентации буровой установки
★ Измерение навигационного положения судна
★ Способ вставки трубы с защитой
★ Спутниковая связь: обнаружение положения транспортного средства
★ Измерение ориентации на основе угла наклона
★ Измерение наклона различных инженерных машин
Технические данные
| HDA436T | Условия | ИНДЕКС | |
| Диапазон измерения | - |
Прокат ±180°, наклон ±90°, азимут ±180° |
|
| Ось измерения | - | ось X / ось Y / ось Z | |
| Резолюция | - | 00,01° | |
| Статическая точность | @25°C | ± 0,05° | |
| Динамическая точность (RMS) | @25°C | ± 0,1° | |
| Гиро | диапазон | - | ± 250°/с |
| Стабильность непредвзятости (среднее значение 10 с) | - | 80,5°/ч | |
| Нестабильность с нулевой предвзятостью ((аллан) | - | 40,5°/ч | |
| Коэффициент угловой случайной прогулки ((аллан) | - | 0.25°/кв.м) | |
| Ускорение | диапазон | - | ± 8 г |
| Устойчивость к предвзятости (среднее значение 10s) | - | 00,02 мг | |
| Нестабильность предвзятости | - | 00,005 мг | |
| Коэффициент скорости случайного ходьбы ((аллан) | - | 00,005 м/с/квт ((h) | |
| Коэффициент температуры нулевой точки | -40°85°C | ± 0,01°/°C | |
| Коэффициент температуры чувствительности | -40°85°C | ≤ 100 ppm/°C | |
| Время запуска | 1S | ||
| Время ответа | 0.01S | ||
| Выходной сигнал | RS485/RS232/TTL | ||
| Электромагнитная совместимость | Согласно EN61000 и GBT17626 | ||
| MTBF | ≥ 98000 часов / час | ||
| Сопротивление изоляции | ≥ 100 Мегом | ||
| Устойчивость к ударам | 100 g @ 11 ms,3 осевое направление (полусинусоид) | ||
| Противовибрация | 10 гм, 10 ‰ 1000 Гц | ||
| Уровень водонепроницаемости | IP67 | ||
| Кабель | Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля | ||
| Вес | ≤ 165 г (без кабелей) | ||
Электрические параметры
| Параметр | Условия | МИН | Тип | Максимум | ЕДИНСТВО | |
| Напряжение питания | стандартный | 9 | 12 | 24 | 36 | V |
| Рабочий ток | без нагрузки | 60mA ((12V) | mA | |||
| Рабочая температура | -40 | +85 | °C | |||
| температура хранения | -40 | +85 | °C | |||
Способ установки
▶ Механические параметры
○ Коннектор: авиационный разъем 5P M12
○ Уровень защиты: IP67
○ Материал оболочки: смешанный алюминиевый сплав
○ Установка: четыре винта М4
