Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: Rion
Сертификация: CE
Номер модели: HDA436T-232
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $100/Pieces 1-9 Pieces
Упаковывая детали: Коробка
Время доставки: 7
Условия оплаты: Т/Т, ПайПал
Поставка способности: 5000/месяц
Выпуск: |
RS232/RS485/TTL/CAN |
Силовое питание: |
9~36v |
динамическая точность: |
0.1° |
Резолюция: |
0.01° |
водонепроницаемость: |
IP67 |
Ряд ускорения: |
±8g |
Ряд гироскопа: |
±250°/s |
Время ответа: |
0.01S |
Выпуск: |
RS232/RS485/TTL/CAN |
Силовое питание: |
9~36v |
динамическая точность: |
0.1° |
Резолюция: |
0.01° |
водонепроницаемость: |
IP67 |
Ряд ускорения: |
±8g |
Ряд гироскопа: |
±250°/s |
Время ответа: |
0.01S |

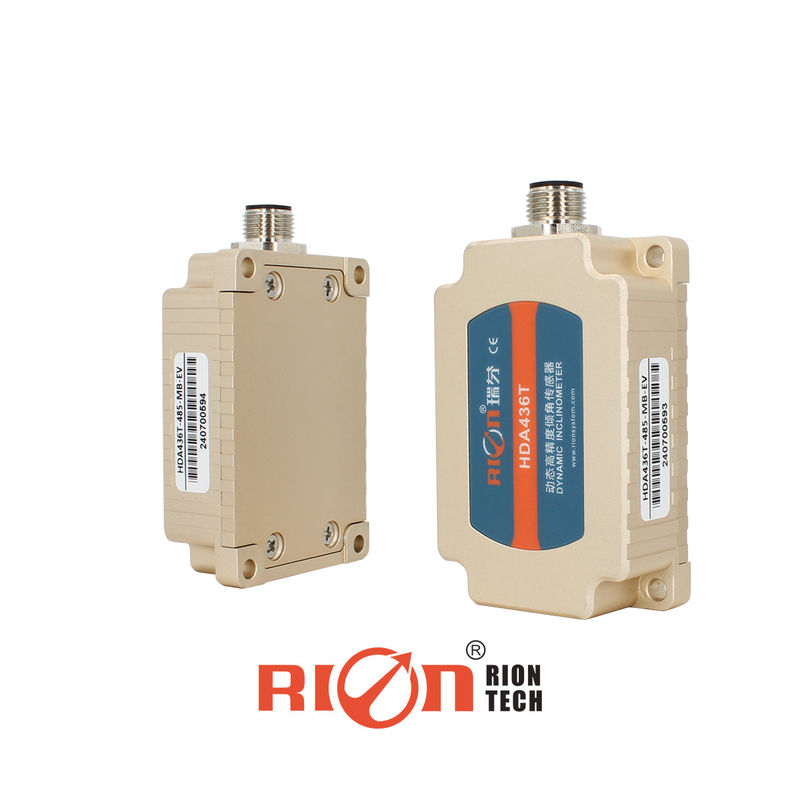

HDA436T Антишок динамический угол наклона для машиностроительного транспортного средства
▶ ОПИСАНИЕ ПРОДУКТА
HDA436T, цифровой динамический датчик наклона MEMS нового поколения, выпущенный RION Technology. Он может измерять параметры положения (катушка, наклон и азимут) движущегося носителя,и подходит для измерения угла наклона при движении или вибрации.HDA436T имеет встроенный высокоточный датчик ускорения и гироскопа и интегрирует алгоритм фильтра Carman, который может измерять данные движения носителя в режиме реального времени при движении или вибрации.Режимы выхода сигнала, такие как RS485 / RS232 / TTL, являются необязательными., и масштабируемость сильна.
Этот продукт использует принцип измерения без контакта, который может выводить текущее положение и наклон в режиме реального времени.Он прост в использовании и не требует восстановления относительных изменений двух поверхностей.Внутренне встроенные высокоточные АД и высокоточные гироцикл, чтобы компенсировать нелинейную ортогональную сцепку, температурный дрейф и центробежное ускорение в реальном времени;значительно устранить центробежные ошибки, вызванные помехами ускорения движения, улучшить точность измерений динамики продукта; адаптироваться к долгосрочным сложным движениям Работать в местах и суровых условиях. Продукт представляет собой двойной датчик для динамических и статических измерений,обладает высокой устойчивостью к внешним электромагнитным помехамОн является идеальным выбором для измерения осанки в контроле промышленной автоматизации.
▶ Применение продукта
★ Отслеживание железнодорожных локомотивов
★ Машины для бурения нефти
★ Применение для подъема труб с щитом
★ Наблюдение за наклоном геологических приборов
★ Навигация по направлению подземных буровых установок
★ Измерение навигационного положения судна
★ Система подъема труб в туннеле щита
★ Определение положения в транспортных средствах спутниковой связи
★ Оценка ориентации на основе угла наклона
★ Измерение углов наклона в различных машиностроительных машинах
Технические данные
| HDA436T | Условия | ИНДЕКС | |
| Диапазон измерения | - |
Прокат ±180°, наклон ±90°, азимут ±180° (начальное значение при выключении 0°) |
|
| Ось измерения | - | ось X / ось Y / ось Z | |
| Резолюция | - | 00,01° | |
| Статическая точность | @25°C | ± 0,05° | |
| Динамическая точность (RMS) | @25°C | ± 0,1° | |
| Гиро | диапазон | - | ± 250°/с |
| Стабильность непредвзятости (среднее значение 10 с) | - | 80,5°/ч | |
| Нестабильность с нулевой предвзятостью ((аллан) | - | 40,5°/ч | |
| Коэффициент угловой случайной прогулки ((аллан) | - | 0.25°/кв.м) | |
| Ускорение | диапазон | - | ± 8 г |
| Устойчивость к предвзятости (среднее значение 10s) | - | 00,02 мг | |
| Нестабильность предвзятости | - | 00,005 мг | |
| Коэффициент скорости случайного ходьбы ((аллан) | - | 00,005 м/с/квт ((h) | |
| Коэффициент температуры нулевой точки | -40°85°C | ± 0,01°/°C | |
| Коэффициент температуры чувствительности | -40°85°C | ≤ 100 ppm/°C | |
| Время запуска | 1S | ||
| Время ответа | 0.01S | ||
| Выходной сигнал | RS485/RS232/TTL | ||
| Электромагнитная совместимость | Согласно EN61000 и GBT17626 | ||
| MTBF | ≥ 98000 часов / час | ||
| Сопротивление изоляции | ≥ 100 Мегом | ||
| Устойчивость к ударам | 100 g @ 11 ms,3 осевое направление (полусинусоид) | ||
| Противовибрация | 10 гм, 10 ‰ 1000 Гц | ||
| Уровень водонепроницаемости | IP67 | ||
| Кабель | Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля | ||
| Вес | ≤ 165 г (без кабелей) | ||
Способ установки
