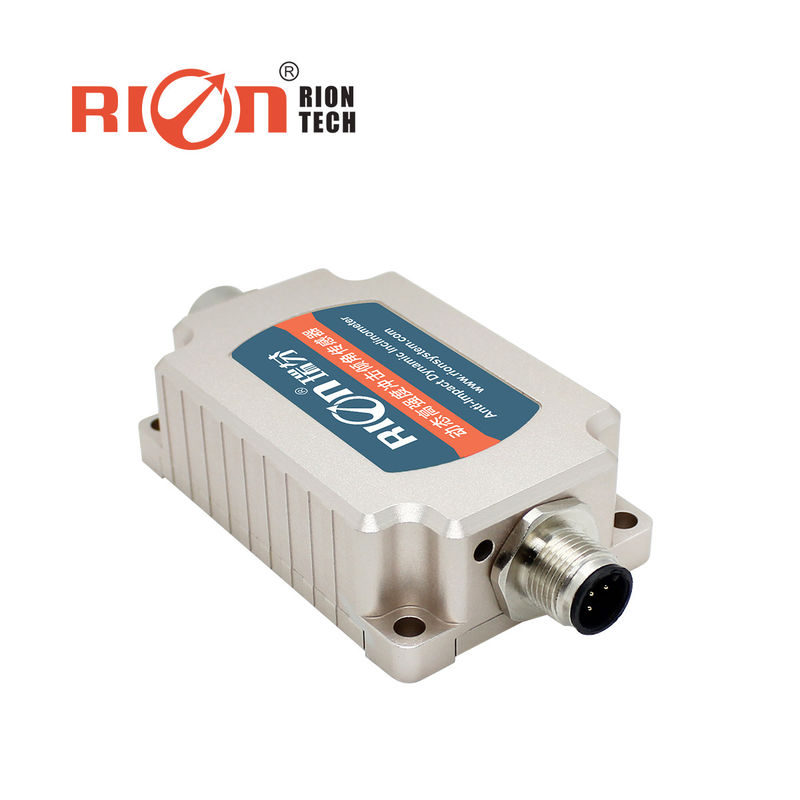

Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: RION
Сертификация: CE, ISO
Номер модели: HDA436T-CAN2.0A
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $141.00/Pieces
Упаковывая детали: коробки
Время доставки: 7 дней для образцов
Условия оплаты: T/T, PayPal
Поставка способности: 5000/month
Использование: |
Датчик угла крана |
Теория: |
динамический детектор углов |
Выпуск: |
CAN2.0A |
Напряжение - питание: |
9~36v |
Тип выхода: |
Сноска, в соответствии с пунктом 6.2. |
Operating Temperature: |
-40C° ~ +85C ° |
protection class: |
IP67 |
High Resolution: |
0.01° |
Highly anti-vibration performance: |
>2000g |
Zero temperature coefficient: |
±0.01 °/℃ |
Sensitivity temperature coefficient: |
≤100ppm/℃ |
Response time: |
0.01s |
static accuracy: |
± 0.05° |
Использование: |
Датчик угла крана |
Теория: |
динамический детектор углов |
Выпуск: |
CAN2.0A |
Напряжение - питание: |
9~36v |
Тип выхода: |
Сноска, в соответствии с пунктом 6.2. |
Operating Temperature: |
-40C° ~ +85C ° |
protection class: |
IP67 |
High Resolution: |
0.01° |
Highly anti-vibration performance: |
>2000g |
Zero temperature coefficient: |
±0.01 °/℃ |
Sensitivity temperature coefficient: |
≤100ppm/℃ |
Response time: |
0.01s |
static accuracy: |
± 0.05° |
датчик регулирования угла крана
▶Электрические соединения
Определение проводов RS485
| Функция PIN | 1 PIN ((БРАУН) | 2 ПИН ((БЕЛЫЙ) | 3 PIN ((Синий) | 4 PIN ((ЧЕРНЫЙ) | 5 PIN ((СЕРЫЙ) |
|
9 ~ 36 В Положительное энергоснабжение |
485 D+ | 485 D- |
ГНД ПОВЕТНАЯ ОТКАЗКА |
PE |
Определение RS232/TTLWIRING
| Функция PIN | 1 PIN ((БРАУН) | 2 ПИН ((БЕЛЫЙ) | 3 PIN ((Синий) | 4 PIN ((ЧЕРНЫЙ) | 5 PIN ((СЕРЫЙ) |
|
9 ~ 36 В Положительное энергоснабжение |
RS232_RX/ TTL_RX |
RS232_TX/ TTL_TX |
ГНД ПОВЕТНАЯ ОТКАЗКА |
PE |
| HDA436T | Условия | ИНДЕКС |
| Диапазон измерения | Прокат ±180°, наклон ±90°, азимут ±180° (начальное значение при выключении 0°) | |
| Ось измерения | ось X / ось Y / ось Z | |
| Резолюция | 00,01° | |
| Статическая точность | @25°C | ± 0,05° |
| Динамическая точность | @25°C | ± 0,1° |
| Нестабильность предвзятости (Allan) | 8°/ч | |
| Коэффициент температуры нулевой точки | -40°85°C | ± 0,01°/°C |
| Коэффициент температуры чувствительности | -40°85°C | ≤ 100 ppm/°C |
| Время запуска | 1S | |
| Время ответа | 0.01S | |
| Выходной сигнал | RS485/RS232/TTL | |
| Электромагнитная совместимость | Согласно EN61000 и GBT17626 | |
| MTBF | ≥ 50000 часов / час | |
| Сопротивление изоляции | ≥ 100 Мегом | |
| Устойчивость к ударам | 100 g @ 11 ms,3 осевое направление (полусинусоид) | |
| Противовибрация | 10 гм, 10 ‰ 1000 Гц | |
| Уровень водонепроницаемости | IP67 | |
| Кабель | Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля | |
| Вес | ≤ 165 г (без кабелей) | |
▶ Ключевые особенности
★ Диапазон (угол поворота ±180°, угол наклона ±90°, угол азимута ±180°)
★ Динамическая точность: ± 0,1°
★ Входное напряжение широкой напряженности 9 ~ 6 В постоянного тока
★ Работа при широкой температуре -40~+ 85°C
★ Разрешение 0,01°
★ Уровень защиты IP67
★ Высокая антивибрационная производительность > 2000 г
★ Размер: L72×W47×H22.5mm
▶Электрические параметры
| Параметр | Условия | МИН | Тип | Максимум | ЕДИНСТВО |
| Напряжение питания | стандартный | 9 | 12,24 | 36 | V |
| Рабочий ток | без нагрузки | 60mA ((12V) | mA | ||
| Рабочая температура | -40 | +85 | °C | ||
| температура хранения | -40 | +85 | °C |
Размер продукта
Видео
