Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: RION
Сертификация: CE, ISO
Номер модели: HCM375-485
Условия оплаты & доставки
Количество мин заказа: блоки 1
Цена: $450.00/Units
Упаковывая детали: 1pcs цифровой компас в каждой внутренней коробке, 200pcs /ctn
Время доставки: 7 дней для образца
Условия оплаты: T/T, PayPal
Поставка способности: PCS 1000 в месяц
Точность курса: |
0,5° |
Ряд измерения крена: |
±180° |
Разрешение наклона: |
0.1° |
Точность наклона: |
<0> |
Работая Tempaccuracy: |
-40°C~+85°C |
Размер: |
L110×W19.5×H19.5mm |
Ряд тангажа: |
+/-85° |
Производство: |
IP67 |
Точность курса: |
0,5° |
Ряд измерения крена: |
±180° |
Разрешение наклона: |
0.1° |
Точность наклона: |
<0> |
Работая Tempaccuracy: |
-40°C~+85°C |
Размер: |
L110×W19.5×H19.5mm |
Ряд тангажа: |
+/-85° |
Производство: |
IP67 |
▶ПРИМЕНЕНИЕ

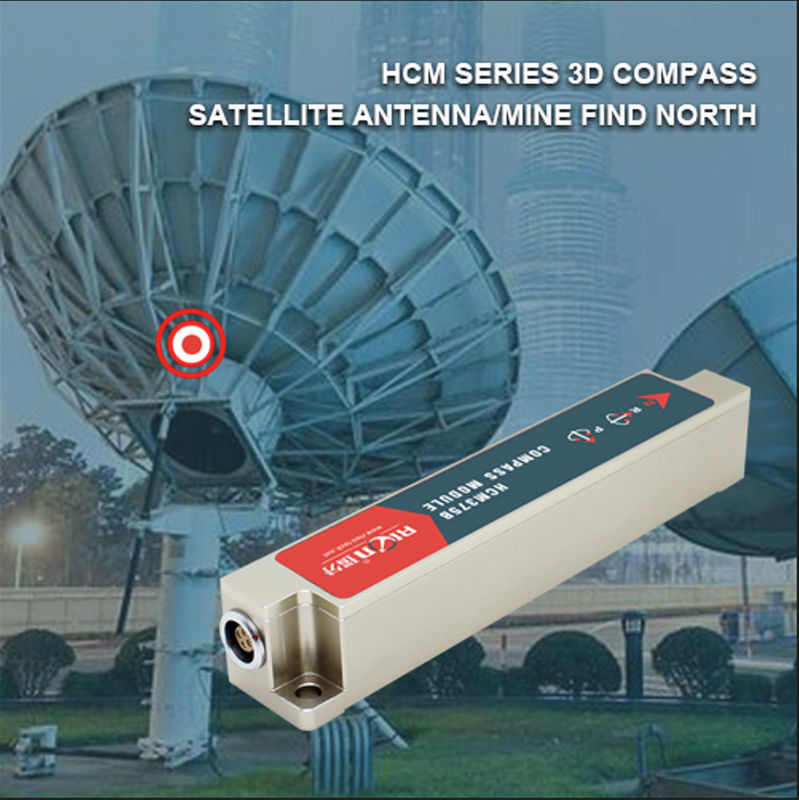

●Спутник поиска спутниковой антенны
●Морская навигация исследуя и составляя карту
●GPS интегрировал навигацию
●Servocontrol антенны
●Система излучения оружия
●Ультракрасный imager
●Дальномер лазера
●Карта для прокладчика
●Навигация робота ROV подводная
●Аппаратуры измерения океанографии
●Робот особенного случая
●Беспилотные воздушные судн
| Индекс HCM370B/HCM375B | ||
| Рубрика | Возглавлять точность | Наклон 0.5° < 10=""> |
| Наклон 2.0° < 60=""> | ||
| Наклон 3.0° < 80=""> | ||
| Разрешение | 0.1° | |
| Наклон | Точность тангажа | 0.1°<15> |
| 0.1°<30> | ||
| 0.1°<60> | ||
| 0.2°<85> | ||
| Ряд тангажа | ±85° | |
| Точность крена | 0.1°<15> | |
| 0.1°<30> | ||
| 0.1°<60> | ||
| 0.2°<180> | ||
| Ряд крена | ±180° | |
| Разрешение | 0.1° | |
| Тарировка | Трудная магнитная тарировка | Доступный |
| Мягкая магнитная тарировка | Доступный | |
| Магнитный, который хранят метод калибровки взаимодействия |
Поверните 360° горизонтально; Вертикальное вращение (опционное) |
|
| RS-232/RS485/TTL | быстрый соединитель штепсельной вилки 5Pin | |
| Интерфейс | Задержка начала | <50ms> |
| Тариф максимальныйа выпуск продукции | 20Hz/s | |
| Тариф связи | 2400 К 19200baud | |
| Формат выхода | Бинарный протокол высокой эффективности | |
| Электропитание | Напряжение тока силы | (Дефолт) DC+5V |
| Настоящий (Макс) | 30ma | |
| Идеальное течение | 26ma | |
| Режим сна | TBD | |
| Окружающая среда | Работая Temp. | -40℃~+85℃ |
| Temp хранения. | -40℃~+100℃ | |
| Представление Анти--удара | 100g | |
| Уровень защиты | IP67 | |
| Электромагнитная совместимость | Согласно EN61000 и BT17626 | |
| Mtbf | ≥40000 час/время | |
| Сопротивление изоляции | ≥100M.O. | |
| Anit-удар | 100g@11ms, 3Times/Axis (половина Sinusoid) | |
| Анти---Удар | 10grms, 10~1000Hz | |
| Размер | L110×W19.5×H19.5mm | |
| Вес | 70g (не включить кабель) | |
▶ИЗМЕРЯЯ DIRECTIONS&FIX
Азимут компаса HCM370B-HCM375B 3D электронный использует геомагнитный принцип, поэтому очень важно выбрать минимальную магнитную окружающую среду взаимодействия для положения установки. Пожалуйста установите и установите его далеко от утюга, магнитов, двигателей и других магнитных объектов как очень возможный как вы можете. Управление потребности над расстоянием 30CM (различные магнитные мешают с компасом в различном расстоянии) по крайней мере даже там это магнитное средство вокруг. Обеспечить оптимальную окружающую среду измерения пожалуйста должен использовать противоинтерференционные винты M3 для установки.
Хотя оно может компенсировать умеренное отступление в стабилизированной магнитной окружающей среде, но его не смогите компенсировать измененное магнитное взаимодействие. Пожалуйста обратите много внимания провод с DC будьте производит магнитное поле, потому что если изменение DC, то магнитное поле также изменит в размере. Батарея также другой источник взаимодействия изменения. Каждая установка другая, и потребитель должен оценить осуществимость установки под полностью возможной оперативной средой.
Оптимальная возглавляя точность ее может достигнуть 0.3°~0.5°, это для того чтобы пройти неукоснительное утверждение непререкаемое, самый научный метод теста поровну критическая. Метод теста мы рекомендуем является следующим: Пожалуйста установите электронный компас к вертикальному и прямой алюминиевый поляк (немагнитный материал), после этого продолжает с измерением точности рубрики (конечно вращая перпендикуляром штанги к вращая платформе, как можно больше избежать большого внешнего взаимодействия магнитного поля). Делать так может уменьшить радиус компаса поворачивая, научно для того чтобы улучшить точность измерения. Это как раз предусмотреть установку лаборатории, должно быть гибко общаться со специфическим situation.E.g: устанавливает в автомобиле, HCM505B сделать свою установку в перпендикуляр к направлению движения.
