Цвет кабеля Определение |
ЧЕРНЫЙ | Красный | Желтый | ЗЕЛЕНЫЙ |
|
ГНД Сила отрицательная |
5 В постоянного тока Положительная мощность |
TTL/RS232 ((RXD) Или RS485 (((D-) |
TTL/RS232 ((TXD) Или RS485 (((D+) |
Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: RION
Сертификация: CE, ISO
Номер модели: HCM385B-485
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $445.00/Units
Упаковывая детали: датчик компаса 1pcs в каждой коробке с безопасной внутренностью губки, 100pcs/ctn
Время доставки: 7 дней для образцов
Условия оплаты: T/T, PayPal
Поставка способности: Блок 1000/блоки в Датчик компаса месяца доступен
Использование: |
поисковик направления |
Теория: |
Magnetic ориентировщик |
Выпуск: |
RS485 |
Самая лучшая возглавляя точность: |
0.5 градусов |
Ряд тангажа: |
+/-85 градусов |
Вес: |
130 г |
Частота выхода: |
20Hz |
Производство: |
IP67 |
Использование: |
поисковик направления |
Теория: |
Magnetic ориентировщик |
Выпуск: |
RS485 |
Самая лучшая возглавляя точность: |
0.5 градусов |
Ряд тангажа: |
+/-85 градусов |
Вес: |
130 г |
Частота выхода: |
20Hz |
Производство: |
IP67 |

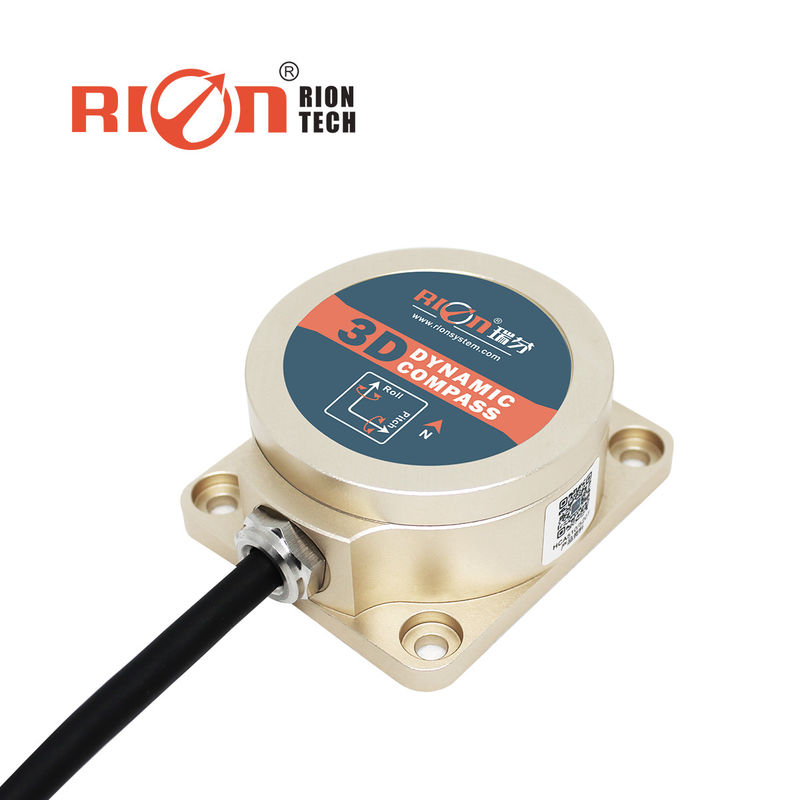

HCM385B экономичный 3D электронный компас с твердой и мягкой магнитной калибровкой
HCM380B/HCM385B-MP - это экономически эффективный 3D электронный компас. Он использует 24-точечный метод калибровки, который обладает более сильной антиинтерференцией и легкой эксплуатацией,и использует высокоточный акселерометр для компенсации наклона, так что он может предоставить высокоточную информацию о направлении на любой поверхности инструмента при прокате в пределах ±180 ° Для фиксированных помех он все равно может предоставить высокоточные данные измерений, RS232, RS485,Методы интерфейсов множественной связи TTL являются необязательными..
Продукт включает в себя трехосевой магнитометр и трехосевой акселерометр с высоким разрешением и сильной антишумной способностью.высокоустойчивый продукт с небольшими размерами и низким расходом энергии; Он широко используется во многих областях, таких как портативные устройства, мобильные устройства, стабилизация антенны, транспортные средства и интеграция систем.Продукт можно заказать в герметичной упаковке или с платой..
★ Картирование морской навигации
★ Инфракрасный фотограф
★ Подводный робот-навигатор
★ Интегрированная навигация по GPS
★ Океанографический тестер
★ Дополнительный график
★ Сервоуправление антенной
★ Точность курса: 0,5°
★ Диапазон измерения проката:±180°
★ Разрешение наклона: 0,1°
★ Точность наклона: <0,2°(Полный диапазон)
★ Рабочая температура: -40°C~+85°C
★ Размер: L57×W49×H25.5 мм
★ С жесткой и мягкой магнитной калибровкой
★ Выход RS232/RS485/TTL
| Параметры HCM380B/HCM385B-MP |
||
| Название | Лучшая точность курса | 00,5° |
| Резолюция | 0.1° | |
| Наклон | Точность наклона | 0.1°<15°(Расстояние измерения) |
| 0.1°<30° ((Расстояние измерения) | ||
| 0.1°<60° ((Расстояние измерения) | ||
| 0.2°<85° ((Расстояние измерения) | ||
| Диапазон высоты | ± 85° | |
| Точность проката | 0.1°<15° ((Расстояние измерения) | |
| 0.1°<30° ((Расстояние измерения) | ||
| 0.1°<60° ((Расстояние измерения) | ||
| 0.2°<180° ((Расстояние измерения) | ||
| Диапазон проката | ± 180° | |
| Резолюция | 0.1° | |
| Калибровка | Жесткая магнитная калибровка | Доступно |
| Мягкая магнитная калибровка | Доступно | |
| Метод калибровки магнитных помех | 24 точки калибровки | |
| физические свойства | Размер | L57×W49×H25.5 мм |
| Вес | 130g ((не включает кабель) | |
| RS232/RS485/TTL | Прямая свинцовая кабель | |
| Особенности интерфейса | Задержка запуска | < 50 мс |
| Максимальная скорость выхода | 20 Гц/с | |
| Коэффициент коммуникации | 2400 ~ 115200 бодов | |
| Формат вывода | Бинарный протокол высокой производительности | |
| Сила | Силовое напряжение | DC+5V |
| Текущий (макс.) | 30 мА | |
| Идеальный ток | 26mA | |
| Режим сна | ТБД | |
| Экология | Рабочий временный. | -40°C ≈ +85°C |
| Температура хранения. | -40°C ≈ +85°C | |
| Противоударная производительность | 100 г | |
| Защита | IP67 | |
| Электромагнитная совместимость | Согласно EN61000 и GBT17626 | |
| MTBF | ≥ 98000 часов/часа | |
| Сопротивление изоляции | ≥ 100 МΩ | |
| Влияние | 100g@11ms, направление оси (половина синусоида) | |
| Противо-шоковые | 10 гм, 10 ‰ 1000 Гц | |
HCM380B одиночная доска соединение кабельной проволоки:
|
Цвет кабеля Определение |
ЧЕРНЫЙ | Красный | Желтый | ЗЕЛЕНЫЙ |
|
ГНД Сила отрицательная |
5 В постоянного тока Положительная мощность |
TTL/RS232 ((RXD) Или RS485 (((D-) |
TTL/RS232 ((TXD) Или RS485 (((D+) |
