датчик наклона угла тангажа крена компаса 30mA алюминиевый 3D цифров

Детали продукта

Место происхождения: Гуандун, Китай

Фирменное наименование: RION

Сертификация: CE, ISO

Номер модели: HCM375

Условия оплаты & доставки

Количество мин заказа: Блоки 1

Цена: $438.00/Units

Упаковывая детали: коробки

Время доставки: 7 дней для образца

Условия оплаты: T/T, PayPal

Поставка способности: 3000 ПК в месяц

Получите самую лучшую цену
Контакт теперь
Спецификации
Выделить:

компас 30mA 3D цифров

,

Алюминиевый компас 3D цифров

,

датчик наклона угла тангажа 3d крена

Материал корпуса:
Алюминий
Размер:
L110 X W19.5 XH19.5 мм
Самая лучшая возглавляя точность:
0.3deg
ряд крена:
+/-180deg
Ряд тангажа:
+/-180deg
Рабочая температура:
-40 °C ~ + 85 °C
Температура хранения:
-40 °C ~ + 100 °C
Производство:
IP67
Материал корпуса:
Алюминий
Размер:
L110 X W19.5 XH19.5 мм
Самая лучшая возглавляя точность:
0.3deg
ряд крена:
+/-180deg
Ряд тангажа:
+/-180deg
Рабочая температура:
-40 °C ~ + 85 °C
Температура хранения:
-40 °C ~ + 100 °C
Производство:
IP67
Описание
датчик наклона угла тангажа крена компаса 30mA алюминиевый 3D цифров

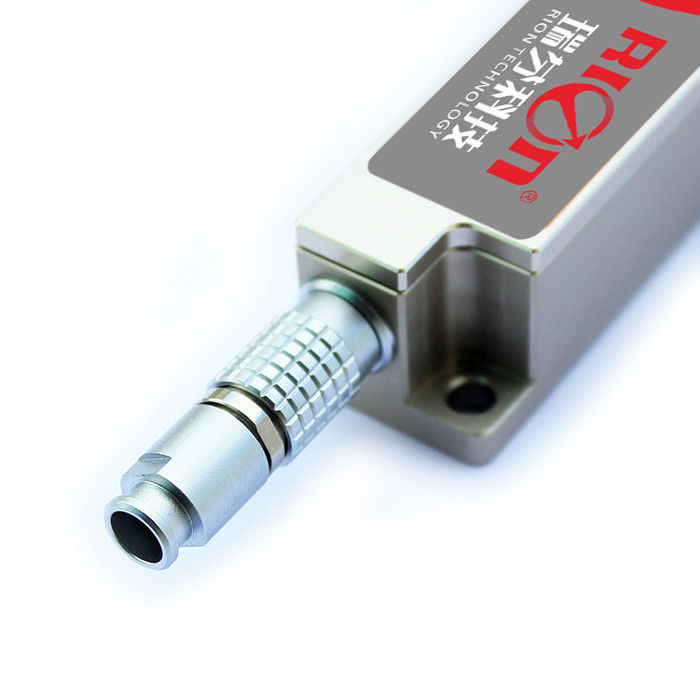

HCM375 30mA Алюминиевый 3D цифровой компас Roll Pitch Angle Tilt Sensor



Продукты

HCM370B/HCM375 B-N представляет собой высокоточный трехмерный компас с высоким разрешением, сильным шумоподавлением и стабильным температурным смещением.Он использует передовые алгоритмы калибровки твердого и мягкого железа и использует высокоточные акселерометры для компенсации наклона, так что его угол поворота может обеспечить высокую точность информации о направлении на любой поверхности инструмента на 360 °.этот продукт все еще может поддерживать высокую точность измерений.

Длинный объем ленты шириной всего 1,95 см. Достигая водонепроницаемого класса IP67, он более подходит для измерения бурения. Он имеет характеристики небольшого размера и низкого расхода энергии,и может быть быстро и удобно интегрирована в различные продуктыПродукт можно заказать с полными упаковочными изделиями или платами.

Этот продукт включает в себя трехосевой датчик магнитного поля и трехосевой датчик ускорения,рассчитывает данные курса в режиме реального времени с помощью промышленного микрокомпьютера с одним чипом с высокой надежностью и сильной антиинтерференционной способностью, и использует трехосевой акселерометр для компенсации курса для широкого диапазона углов наклона, что является продуктом с высокой производительностью и стабильностью.Он широко используется в портативных устройствах, мобильных устройств, стабилизации антенн, транспортных средств, интеграции систем и многих других областей.



Основная особенность



★ Точность курса: 0,5°

★ Диапазон измерения проката:±180°

★ Разрешение наклона: 0,1°

★ Точность наклона: <0,2°(Полный диапазон)

★ Рабочая температура: -40°C~+85°C

★ Размер: L111.5×W19.5×H19.5mm

★ С жесткой и мягкой магнитной калибровкой

Применение:

★ Спутниковая антенна поисковый спутник

★ Морская навигация и картография

★ Интегрированная навигация по GPS

★ Сервоуправление антенной

★ Инфракрасный визуализатор

★ Лазерный дальномер

★ Карта для заговорщика

★ Океанографические измерительные приборы





HCM370B / HCM375B-N Параметр
Название Точность направления 00,5°
Резолюция 0.1°
Параметр наклона компаса Точность звука 0.1°<15°(Диапазон измерения)
0.1°<30° ((Расстояние измерения)
0.1°<60° ((Расстояние измерения)
0.2°<85° ((Расстояние измерения)
Диапазон высоты ± 85°
Точность проката 0.1°<15° ((Расстояние измерения)
0.1°<30° ((Расстояние измерения)
0.1°<60° ((Расстояние измерения)
0.2°<180° ((Расстояние измерения)
Диапазон прокачки ± 180°
Резолюция 0.1°
Калибровка Жесткая магнитная калибровка Доступно
Мягкая магнитная калибровка Доступно
Метод калибровки магнитных помех

Поворачивать 360° горизонтально;

Вертикальное вращение (необязательно)

Физические свойства Размер PCBA L76×W16.5×H9.3 мм
Вес PCBA ≤ 10 г (без конечного провода)
Линия терминала PCBA 30 см конечный провод
Размер жилищного пакета L111.5×W19.5×H19.5 мм
Масса жилищного пакета ≤ 85 г (без кабеля)
Кабель соединителя корпуса Стандартный 1 м 5 ПИН кабель воздушного соединителя
Интерфейс вывода RS232/RS485/TTL (необязательно)
Интерфейс Задержка запуска < 50 мс
Максимальная скорость выхода 20 Гц/с
Коэффициент коммуникации от 2400 до 115200 baud (по умолчанию 9600)
Формат вывода Бинарный протокол высокой производительности
Силовое питание Силовое напряжение (по умолчанию) DC+5V
Текущий (макс.) 30 ма
Идеальный ток 26 ма
Режим сна ТБД
Экология Рабочий временный. -40°C~+85°C
Температура хранения. -40°C~+85°C
Противоударная производительность 100 г
  Уровень защиты IP67
Электромагнитная совместимость Согласно EN61000 и BT17626
MTBF ≥ 98000 часов/часа
Сопротивление изоляции ≥ 100 МΩ
Влияние 100g@11ms,3 Осиевое направление (половина синусоида)
Противошоковая 10 гм, 10 ‰ 1000 Гц

































































































датчик наклона угла тангажа крена компаса 30mA алюминиевый 3D цифров 0

датчик наклона угла тангажа крена компаса 30mA алюминиевый 3D цифров 1

датчик наклона угла тангажа крена компаса 30mA алюминиевый 3D цифров 2
