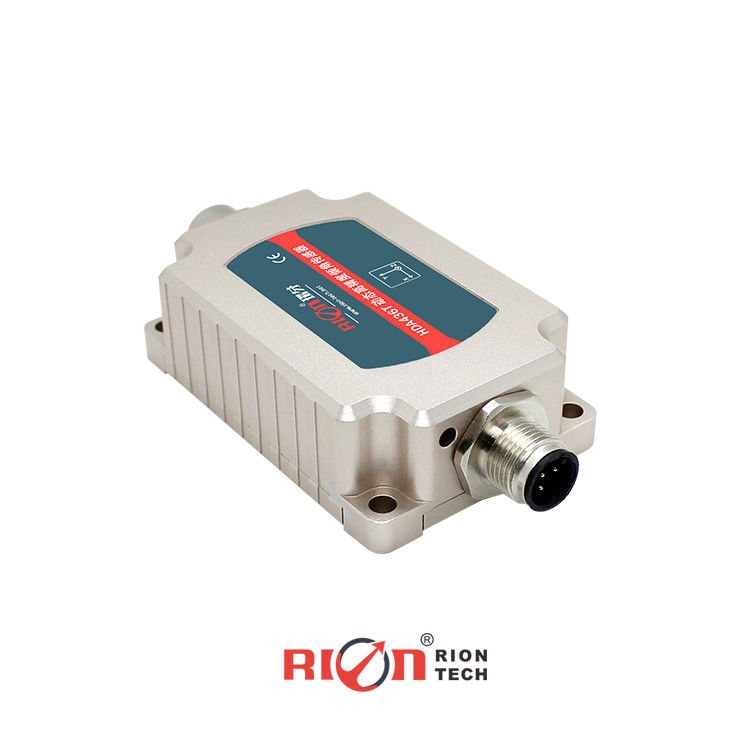

HDA436T Горизонтальная 0,3 градусная одноосевая динамическая наклонометровая CAN-автобус
▶Описание продукта
HDA436T/HDA437T-C1 - это цифровой датчик динамического наклона MEMS нового поколения от RION Technology. Он измеряет наклон движущихся носителей на двух оси, идеально подходит для приложений, связанных с движением или вибрацией.Оборудованы датчиками ускорения и гиросинтезаПродукт поддерживает широко используемый протокол CANopen.
Используя бесконтактные измерения, датчик выдает данные наклона и положения в режиме реального времени без необходимости установки на двух фиксированных поверхностях.Он интегрирует высокоточные АД и гиро-устройства для компенсации нелинейности в режиме реального времени, ортогональное сцепление, температурный дрейф и центробежное ускорение, значительно уменьшая ошибки, вызванные помехами движения.
Динамические и статические двойные режимы измерения датчика обеспечивают высокую точность и высокую устойчивость к электромагнитным помехам.что делает его подходящим для суровой промышленной среды с высоким уровнем ударов и вибрацийИдеально подходит для промышленной автоматизации и измерения осанки.
▶Ключевые особенности
★ Диапазон (двуосечный ±90°)
★ Разрешение 0,01 °
★ Динамическая точность: ± 0,1 °
★ Прокат и прокрутка Статическая точность: ±0,05 °
★ Протокол связи CANOpen
★ DC 9 ~ 36 V широкое напряжение входа
★ Широкая рабочая температура -40 ~ + 85 °C
★ степень защиты IP67/IP68 необязательна
▶ Применение продукта
★ оборудование для дробления при воздействии высоких вибраций
★ Спутниковая антенна для поиска звезд
★ Мониторинг железнодорожных локомотивов
★ оборудование для бурения нефти
★ Подземная навигация на буровой установке
★ Контроль наклона геологического оборудования
★ Измерение навигационного положения судна
★ Применение для подъема труб с щитом
★ Спутниковая связь: обнаружение положения транспортного средства
▶ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| HDA436T/437T-C1 |
Состояние |
Параметр |
| Диапазон измерений |
- |
Прокат ±180°, наклон ±90° |
| Ось измерения |
- |
Ось X/ось Y |
| Разрешение Roll&Pitch1) |
- |
00,01° |
| Статическая точность проката и свертывания |
@25°C |
± 0,05° |
| Динамическая точность прокрутки (Rms) |
@25°C |
±0,1° |
| Гироскоп |
Диапазон гироскопа |
- |
± 250°/с |
| Стабильность с нулевым уклоном (среднее значение 10 с) |
- |
80,5°/ч |
| Нестабильность с нулевой предвзятостью (Allan) |
- |
40,5°/ч |
| Коэффициент угловой случайной ходьбы (Allan) |
- |
0.25°/кв.м) |
| Ускорение |
Диапазон ускорения |
- |
HDA436T:±8g HDA437T:±20g |
| Стабильность с нулевым уклоном (среднее значение 10 с) |
- |
00,02 мг |
| Нестабильность с нулевой предвзятостью (Allan) |
- |
00,005 мг |
| Коэффициент скорости случайной ходьбы (Allan) |
- |
00,005 м/с/квт ((h) |
| Коэффициент нулевой температуры3) |
-40 ~ 85°C |
± 0,01°/°C |
| Температурный коэффициент чувствительности4) |
-40 ~ 85°C |
≤ 100 ppm/°C |
| Время включения |
≤ 3,5S |
| Время ответа |
0.01S |
| Выходной сигнал |
Канопен |
| Электромагнитная совместимость |
Согласно EN61000 и GBT17626 |
| MTBF |
≥ 98000 часов/час |
| Сопротивление изоляции |
≥ 100 мегомм |
| Устойчивость к ударам |
100 г @ 11 мс, триаксиальная (полусинусная волна) |
| Сопротивление вибрации |
10 г / 10 ~ 1000 Гц |
| Водонепроницаемость |
Стандартный уровень защиты IP67, дополнительный уровень защиты IP68 и уровень защиты от коррозии IP68 |
| Вес |
Односоединитель ≤ 165 г /
двойной разъем ≤ 180 г (без кабеля)
|
