HCA716S/HCA726S Высокоточный инклинометр для измерения вертикальности роторной буровой установки

Name: HCA716S/HCA726S Высокоточный инклинометр для измерения вертикальности роторной буровой установки
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HCA726
Price: 5.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Rion

Сертификация: CE, ISO,ROHS

Номер модели: HCA726

Документ: HCA716 HCA726 FULL TEMPERAT...OR.pdf

Условия оплаты & доставки

Количество мин заказа: 1

Цена: $273.00/Pieces 1-9 Pieces

Упаковывая детали: Пакуя коробка

Время доставки: 7

Условия оплаты: Т/Т

Поставка способности: 5000/месяц

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Рейтинги и отзывы

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Инклинометр HCA716S для мониторинга конструкции, Датчик наклона HCA726S для старинных зданий, Инклинометр с гарантией контроля конструкции


Протокол связи:	Протокол 68/протокол MODBUS RTU опционально	Высокая сопротивляемость при колебательном движении:	> 100 г
Интерфейс:	TTL / RS232 / RS485 необязательно	Частота ответа:	20 Гц
Масса:	≤150 г (включая кабель длиной 1 метр)	Источник питания:	9 ~ 36 В.
Диапазон:	±1 ~ ±180 °

Протокол связи:	Протокол 68/протокол MODBUS RTU опционально
Высокая сопротивляемость при колебательном движении:	> 100 г
Интерфейс:	TTL / RS232 / RS485 необязательно
Частота ответа:	20 Гц
Масса:	≤150 г (включая кабель длиной 1 метр)
Источник питания:	9 ~ 36 В.
Диапазон:	±1 ~ ±180 °

Описание

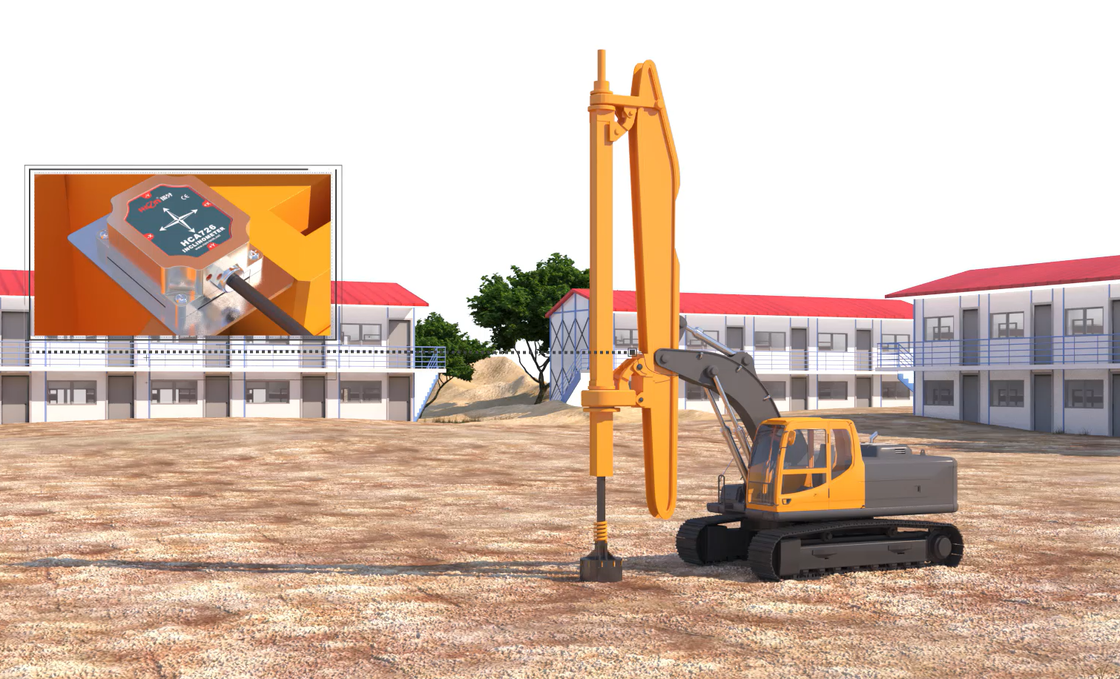

HCA716S/HCA726S Высокоточный инклинометр для измерения вертикальности роторной буровой установки

ПРИМЕНЕНИЕ

Мониторинг мостов и больших земельных участков
Горнодобывающее оборудование, нефтебуровое оборудование
Контроль угла медицинского оборудования
Измерительная линейка и выравнивание колеи железной дороги
Навигация по положению подземной буровой установки
Мониторинг наклона геологического оборудования
Мониторинг древних и ветхих зданий

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ ПРОИЗВОДСТВА

Пожалуйста, следуйте правильному способу установки датчика наклона, неправильная установка может привести к ошибкам измерения, уделяя особое внимание "поверхности", "линии":

1) Монтажная поверхность датчика и измеряемая поверхность должны быть плотно, гладко и стабильно закреплены. Если монтажная поверхность неровная, это может привести к ошибке измерения угла датчиком.

2) Ось датчика и измеряемая ось должны быть параллельны, по возможности не создавая угла между двумя осями.

ХАРАКТЕРИСТИКИ ПРОДУКТА

Одноосевой/двухосевой датчик наклона
Диапазон измерения: ±1~±180° опционально
Точность: см. технические данные
Широкий диапазон входного напряжения: DC9~36V
Широкий диапазон рабочих температур: -40~+85℃
Разрешение: 0.001°
Класс защиты IP67
Высокая виброустойчивость >100g
Интерфейс прямого кабеля
Малый размер: 54*46*20.5 мм (на заказ)

ОБЩЕЕ ОПИСАНИЕ

HCA716S/HCA726S - это компактный высокоточный одноосевой/двухосевой инклинометр с полной температурной компенсацией, интерфейсами RS485/RS232 и диапазоном измерения до ±180°. С точностью 0.01° по всей шкале он обеспечивает стабильное и надежное измерение наклона для мониторинга древних зданий, исторических стен и промышленных конструкций.

СПЕЦИФИКАЦИЯ

HCA716/726-C1		СОСТОЯНИЕ	ПАРАМЕТР					ЕД. ИЗМ.
Диапазон измерения			±10	±30	±60	±90	±180	°
Ось измерения			X Y	X Y	X Y	X Y	Вертикальная ось X	ось
Разрешение			0.001	0.001	0.001	0.001	0.001	°
Точность измерения	MAXE	Комнатная темп.	0.008	0.01	0.01	0.02	0.02	°
Точность измерения	RMSE	Комнатная темп.	0.004	0.005	0.005	0.006	0.006	°
Долговременная стабильность температуры			<0.02					°
Температурный коэффициент нуля		-40~85℃	±0.0005					°/℃
Температурный коэффициент чувствительности		-40~85℃	≤0.01					%/℃
Время включения			0.5					С
Частота отклика			20					Гц
Интерфейс		CANopen
ЭМС		Согласно EN61000 и GBT17626
MTBF		≥98000 Часов/циклов
Сопротивление изоляции		≥100M
Ударопрочность		100g@11ms, 3 осевых направления (полусинусоида)
Виброустойчивость		10grms / 10~1000Hz
Степень защиты		IP67
Кабели		Стандартная длина 1М / износостойкий / маслостойкий / широкий температурный диапазон, экранированные кабели 4*0.2мм2
Вес		≤150г (включая 1 метр кабеля)
Разрешение: Относится к наименьшему измененному значению, которое датчик может обнаружить и идентифицировать в диапазоне измерения. MAXE: относится к максимальной ошибке продукта в диапазоне и при нескольких угловых точках. RMSE: относится к среднеквадратичной разнице между измеренным значением и фактическим углом продукта в диапазоне и при многократных измерениях (более 16 раз). Коэффициент температурного дрейфа нуля: скорость изменения показания относительно нормальной температуры в пределах номинального рабочего температурного диапазона датчика при нулевой степени. Коэффициент температурного дрейфа чувствительности: Процентное изменение полной шкалы показаний относительно полной шкалы показаний при комнатной температуре датчика в его номинальном рабочем температурном диапазоне с изменением температуры.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

ЦВЕТ ЛИНИИ ФУНКЦИЯ

ЧЕРНЫЙ

БЕЛЫЙ

ЗЕЛЕНЫЙ

КРАСНЫЙ

Земля

Отрицательный полюс питания

CAN_L

CAN_H

DC9~36V

Положительный полюс питания

FAQ – Мониторинг вертикальности роторной буровой установки

1. Для чего используется инклинометр в роторной буровой установке?

Инклинометр используется для измерения наклона роторной буровой установки или ее конструктивных элементов относительно горизонтальной плоскости. Данные измерений могут поддерживать мониторинг вертикальности буровой установки и выравнивание оборудования.

2. Можно ли использовать HCA716S/HCA726S для мониторинга вертикальности роторной буровой установки?

Да. HCA716S/HCA726S – это высокоточный одноосевой или двухосевой инклинометр, разработанный для промышленного измерения наклона. Он может быть интегрирован в систему мониторинга роторной буровой установки для измерения наклона оборудования.

3. Какова точность инклинометра HCA716S/HCA726S?

HCA716S/HCA726S обеспечивает разрешение 0.001° и заявленную точность по всей шкале 0.01°. Фактическая производительность измерения зависит от выбранного диапазона, условий установки и требований применения.

4. Какой диапазон измерения подходит для мониторинга наклона буровой установки?

HCA716S/HCA726S поддерживает опциональные диапазоны измерения от ±1° до ±180°. Соответствующий диапазон должен быть выбран в соответствии с требованиями мониторинга наклона буровой установки и ожидаемым наклоном во время работы.

5. Может ли инклинометр контролировать наклон мачты буровой установки?

Да. При установке на подходящую опорную поверхность мачты буровой установки или связанной конструкции инклинометр может измерять изменения наклона. Положение установки и направление оси должны определяться в соответствии с конструкцией оборудования и системой мониторинга.
