12 axis 3D Digital Electroninc Compass Sensor For Antenna Servo Control

12-осевой 3D цифровой электронный компас-датчик для управления антенным сервоприводом

▶Введение продукта

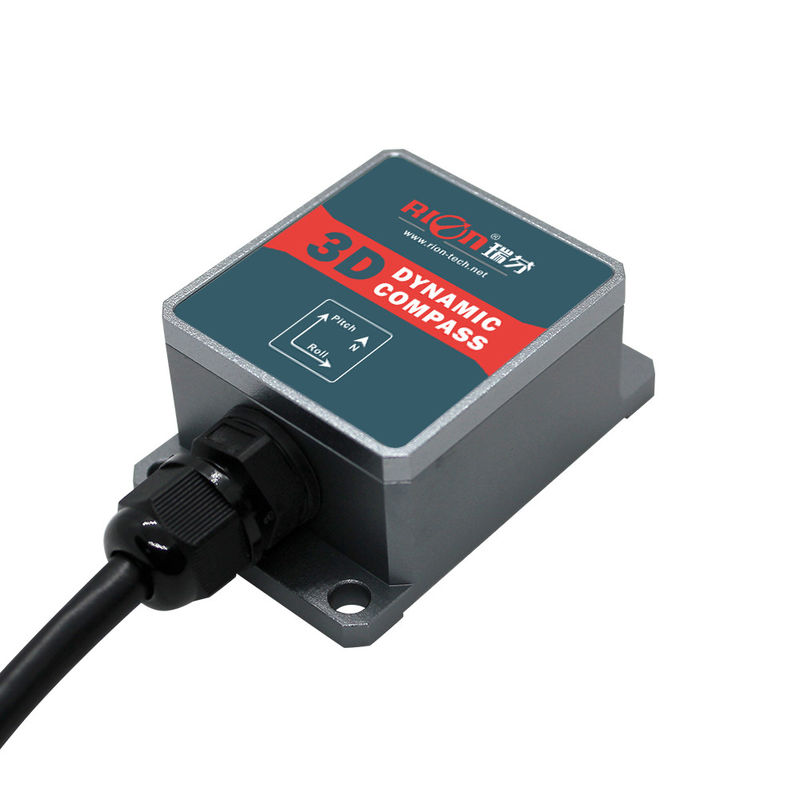

DDM365B — трехмерный динамический электронный компас с 12-осевым инерциальным измерительным блоком, включающим трехосевой датчик угла наклона, трехосевой акселерометр, трехосевой гироскоп и трехосевую технологию магнитной индукции. Используя характеристики высокого динамического угла гироскопа и высокую стабильность характеристик наклона акселерометра, угол тангажа и угол крена, следующие за сложным изменением положения, получаются с помощью алгоритма динамической инерциальной навигации. Геомагнитный азимут использует алгоритмы калибровки по твердому и мягкому магниту, чтобы компас мог устранять влияние магнитного поля с помощью алгоритма калибровки в среде с помехами магнитного поля. Благодаря вычислению курса в реальном времени центральным процессором и динамической компенсации курса магнитного азимута в широком диапазоне с использованием динамического угла тангажа и угла крена, компас может предоставлять высокоточные данные курса даже при угле наклона до ±85°. Электронный компас интегрирует высокопроизводительный процессор DSP, а режим вывода разнообразен, среди которых стандартный интерфейс включает RS232/RS485/TTL и другие интерфейсы, и может принимать индивидуальные настройки других коммуникационных интерфейсов.
DDM365B имеет небольшой размер, низкое энергопотребление, может применяться во многих условиях с высоким сейсмическим сопротивлением, в чрезвычайно суровых условиях, таких как морские суда, поиск спутников антеннами и т. д., и более подходит для современных интегрированных систем управления высокоточным измерением.

▶ Ключевые особенности:

★ Точность курса: 1°

★ Диапазон измерения наклона: тангаж ±85°, крен ±180°
★ Разрешение наклона: 0,1°

★ Статическая точность наклона: 0,2°, динамическая точность 0,5°
★ Широкий температурный диапазон: -40°C ~ 85°C

★ Размер: Д55×Ш37×В24 мм
★ Стандартный интерфейс RS232/выход с компенсацией твердого и мягкого магнита и наклона

★ Источник питания постоянного тока 5 В

★ Водонепроницаемость IP67

▶Применение★ Морская навигация и картография
Двоичный высокопроизводительный протокол ★ Управление антенным сервоприводом★ Инфракрасный тепловизор0,1°Диапазон измерения тангажаМетод калибровки магнитных помех★ Океанографический измерительный прибор

ДаПараметры курса DDM365BТочность курсаТангаж <85°Разрешение0,1°Диапазон измерения тангажа

ДаДиапазон измерения крена±180°Точность наклонаСтатическая 0,2°Динамическая 0,5°Разрешение
Двоичный высокопроизводительный протокол Компенсация угла наклонаКрен ±180°Тангаж <85°Трехосевое магнитное поле

ДаКалибровкаКалибровка по твердому магнитуХарактеристики интерфейсаКалибровка по мягкому магниту

ДаМетод калибровки магнитных помехГоризонтальный оборот (2D калибровка)Характеристики интерфейсаЗадержка запуска
Двоичный высокопроизводительный протокол Скорость вывода 5~100 Гц (настраивается)

Двоичный высокопроизводительный протокол 4800 - 115200 бод Формат вывода

Двоичный высокопроизводительный протоколИсточник питанияНапряжение (по умолчанию) Постоянный ток +5 В (на заказ)
