MF307EX – ВЫСОКОТОЧНЫЙ ГИРОСКОПИЧЕСКИЙ ИСКАТЕЛЬ ИСТИННОГО СЕВЕРА СО ВСТРОЕННЫМ УПРАВЛЕНИЕМ

Name: MF307EX – ВЫСОКОТОЧНЫЙ ГИРОСКОПИЧЕСКИЙ ИСКАТЕЛЬ ИСТИННОГО СЕВЕРА СО ВСТРОЕННЫМ УПРАВЛЕНИЕМ
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: MF309
Price: 8380.00 USD
Availability: InStock

Детали продукта

Place of Origin: Shenzhen

Фирменное наименование: RION

Номер модели: MF309

Условия оплаты & доставки

Количество мин заказа: 1

Цена: $8380.00/Pieces

Упаковывая детали: Пластиковый корпус

Время доставки: 4-6 недель

Условия оплаты: T/T

Поставка способности: 3000 штук в месяц

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              0.1° точность Северный искатель, Быстрый поисковик истинного севера, Гироскоп оптического волокна Северный поисковик


North seeking time:	3 min / 2 min (adjustable)	Range of tilt angles over which north can be found:	±15°
North seeking accuracy(1σ):	0.5°	MTBF:	≥ 10000 Hours
Power supply:	9.5~36VDC	MTTR:	≤30min
Material:	Stainless steel + aluminum alloy	Weight:	≤ 1.1 Kg (excluding Cable)

North seeking time:	3 min / 2 min (adjustable)
Range of tilt angles over which north can be found:	±15°
North seeking accuracy(1σ):	0.5°
MTBF:	≥ 10000 Hours
Power supply:	9.5~36VDC
MTTR:	≤30min
Material:	Stainless steel + aluminum alloy
Weight:	≤ 1.1 Kg (excluding Cable)

Описание

MF307EX – ВЫСОКОТОЧНЫЙ ГИРОСКОПИЧЕСКИЙ ИСКАТЕЛЬ ИСТИННОГО СЕВЕРА СО ВСТРОЕННЫМ УПРАВЛЕНИЕМ

1. Введение в продукт

Гироскопический искатель севера – это высокоточное автономное устройство ориентации, предназначенное для быстрого определения направления на истинный север без внешних ссылок. Измеряя угловую скорость вращения Земли с помощью чувствительного гироскопа, он вычисляет азимут между осью устройства и географическим севером, предоставляя данные о курсе в реальном времени для носителей (например, транспортных средств, дронов или военных систем).

Основные преимущества:

Автономная работа: Отсутствие зависимости от GNSS или магнитных полей.
Высокая точность: Компенсирует внешние помехи с помощью многосенсорного синтеза.
Быстрое выравнивание: Достигает поиска севера в течение нескольких минут (конкретное время настраивается).

2. Состав продукта

Как компактная электромеханическая интегрированная система, устройство включает в себя:

Компонент	Функция
Высокопроизводительный гироскоп	Определяет скорость вращения Земли (например, волоконно-оптический/MEMS гироскоп для <0,1° точности).
Акселерометр	Измеряет углы наклона для коррекции ошибок горизонтального выравнивания.
Модуль сервопривода	Точно управляет механическим вращением для оптимизации сбора сигнала.
Встроенный компьютер	Обрабатывает данные датчиков с помощью фильтра Калмана для вывода азимута в реальном времени.

Дополнительные улучшения:

Интеграция GNSS/INS для расширенной навигации.
Экранирование от окружающей среды (устойчивость к температуре/вибрации).

Технические параметры:

Параметры	MF307EX
Время поиска севера	3 мин / 2 мин (регулируется)
Диапазон углов наклона, при которых можно найти север	±15°
Точность поиска севера(1σ)	0,5°
Поддержание курса (Стабильность нулевого смещения 10 с 1σ)	3°/ч
Электропитание	9,5~36 В постоянного тока (Внимание: диаметр провода питания > 0,3 мм², провод питания и провод заземления)
Рабочий ток	Типичное значение: 0,5 А, максимальный ударный ток: 1 А
Интерфейс	TTL/RS232/RS422/RS485 опционально
Рабочая температура	-20℃~+50℃
Температура хранения	-40℃~+60℃
Горячие и влажные условия окружающей среды	Относительная влажность менее 95%
Как это работает	Автоматическая самопроверка запускается после включения питания, автоматический поиск севера выполняется после успешной самопроверки, и результат поиска севера отправляется на верхний компьютер после завершения поиска севера.
Сопротивление изоляции	Сопротивление изоляции между независимыми цепями гироскопического искателя севера и между цепью и корпусом должно быть не менее 10 МОм в стандартных атмосферных условиях.
MTBF	≥ 10000 часов
MTTR	≤30 мин
Материал	Нержавеющая сталь + алюминиевый сплав
Вес	≤ 1,1 кг (без учета кабеля)

ТРЕБОВАНИЯ К КОМПЛЕКТНОСТИ:

Полный комплект оборудования включает в себя:

Название продукта	Количество	Вес
Гироскопический искатель севера	1	≤1,1 кг
Кабель авиационного разъема (1 м)	1	≤160 г

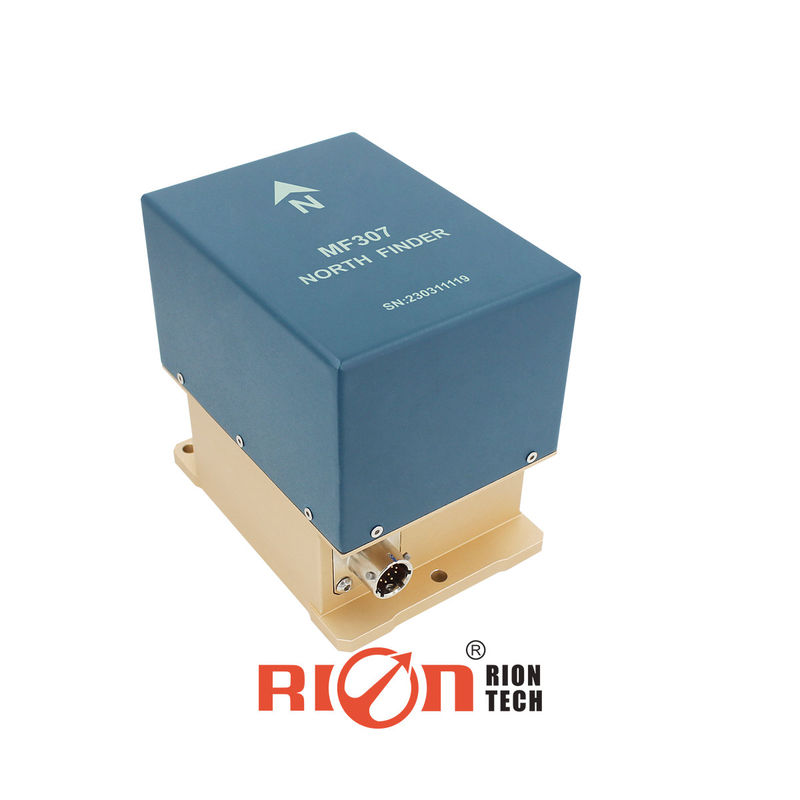

MF307EX – ВЫСОКОТОЧНЫЙ ГИРОСКОПИЧЕСКИЙ ИСКАТЕЛЬ ИСТИННОГО СЕВЕРА СО ВСТРОЕННЫМ УПРАВЛЕНИЕМ 1

MF307EX – ВЫСОКОТОЧНЫЙ ГИРОСКОПИЧЕСКИЙ ИСКАТЕЛЬ ИСТИННОГО СЕВЕРА СО ВСТРОЕННЫМ УПРАВЛЕНИЕМ 2
