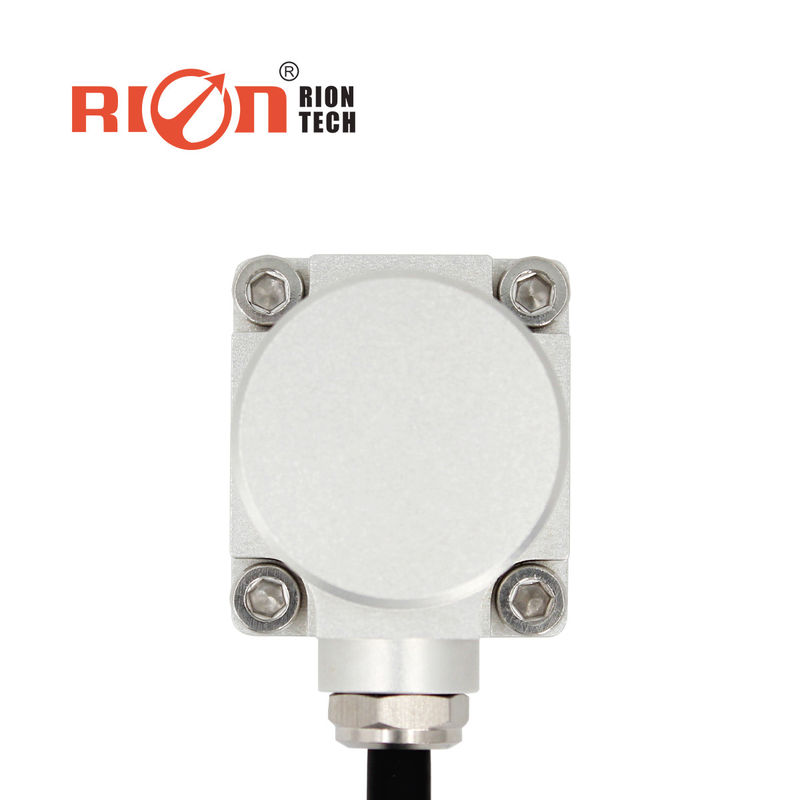

Трехосевой датчик вибрации AKM390 с аналоговым выходом, кремниевый емкостной датчик

Трехосевой аналоговый выход AKM390, кремниевый емкостной датчик

Описание продукта:

Трехосевой датчик вибрации AKM390Датчик вибрацииявляется широко используемым продуктом серии датчиков ускорения, независимо разработанным и произведенным, который может применяться в различных областях, таких как тестирование вибрации и ударных нагрузок. Продукт имеет аналоговый выход напряжения. AKM390 представляет собой однокристальный кремниевый емкостной датчик, состоящий из кремниевой пластины, прошедшей микромеханическую обработку, маломощного ASIC для регулировки сигнала, микропроцессора для хранения компенсационных значений и датчика температуры. Этот продукт имеет низкое энергопотребление, прошел калибровку, имеет прочную конструкцию и стабильный выход. Новая электронная конфигурация обеспечивает твердотельное питание для сброса и комплексную защиту от перенапряжения. Эта серия продуктов отличается прочной конструкцией, низким энергопотреблением и отличной стабильностью отклонения, что обеспечивает надежность выходных данных продукта. Особенности:

Трехосевой (X, Y, Z)

• Выходное напряжение: 0 ~ 5 В
• Напряжение питания: 9~36 В
• Рабочая температура: -40 °C ~ + 85 °C
• Отличная стабильность отклонения, хорошие эксплуатационные характеристики в различных условиях (удар, вибрация и температура)
• Технические параметры:

AKM390

Параметр	Единица измерения						Диапазон измерения
±2	±4	±8	±10	±20	±40	g	Калибровка отклонения
<1	% от полной шкалы (макс.)	% от полной шкалы (макс.)	% от полной шкалы (макс.)	% от полной шкалы (макс.)	% от полной шкалы (макс.)	% от полной шкалы (макс.)	Ось измерения
X,Y,Z	ось	ось	ось	ось	ось	ось	Повторяемость включения/выключения питания
<2	мг (макс.)	мг (макс.)	мг (макс.)	мг (макс.)	мг (макс.)	мг (макс.)	Нелинейность
1250	625	312.5	250	125	62.5	мВ/г	Температурный коэффициент отклонения
0.01	0.05	0.01	0.05	%/°C	%/°C	%/°C	Разрешение/Порог (@ 1 Гц)
< 1	мг (макс.)	мг (макс.)	мг (макс.)	мг (макс.)	мг (макс.)	мг (макс.)	Нелинейность
<0.5	<0.8	<0.8	<1	% от полной шкалы (макс.)	% от полной шкалы (макс.)	% от полной шкалы (макс.)	Частота отклика
500	Гц	Гц	Гц	Гц	Гц	Гц	Перекрестная чувствительность
1000	Гц	Гц	Гц	Гц	Гц	Гц	Перекрестная чувствительность
1	2	2	2	5	5	5	Резонансная частота
1	2	2	5	%	%	%	Резонансная частота
2.4	5.5	5.5	5.5	кГц	кГц	кГц	Плотность шума
21	86.6	86.6	86.6	мкг/√Гц	мкг/√Гц	мкг/√Гц	Выход 0 G 2.5 В
<0.01	<0.008	<0.008	<0.008	мВ	мВ	мВ	Выходное напряжение
0~5 В	Вход (VDD _ VSS)
9-36 В постоянного тока	Потребление рабочего тока
<60 мА при 12 В постоянного тока	Защита
IP67	Материал
аэрокосмический алюминий	Вес
Вес нетто продукта: ≤116 г, магнитное основание: ≤50 г	Размеры
Размер продукта: Д36 × Ш32 × В24 мм	Размер пластины магнитного адсорбционного основания: Д36 × Ш32 × В8.1 мм Применение:

★ Мост

★ Автомобиль
★ Ролик
★ Ветроэнергетика
★ Медицинское оборудование
★ Крупная техника и двигатели
★ Низкочастотная вибрация и автоматический мониторинг
