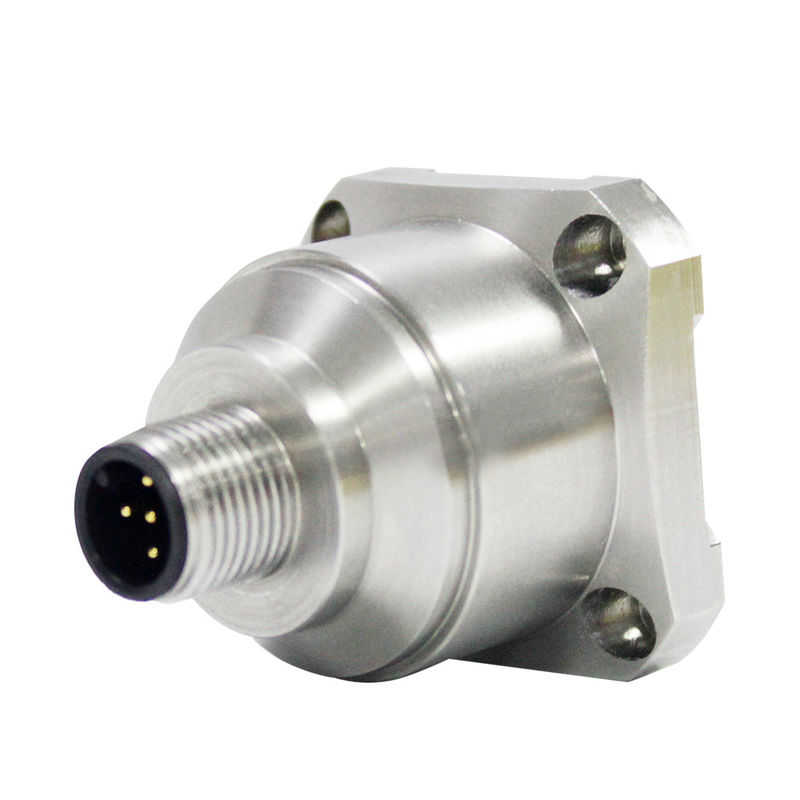

Трехосный вибрационный счетчик безопасности моста Трехосный датчик
Этот продукт имеет низкое потребление электроэнергии, полная система калибровки, твердая структура и стабильная выходная мощность. Новая электронная конфигурация обеспечивает питание в твердом состоянии для перезагрузки,и обеспечивая полную защиту от перенапряженияВ полном диапазоне типичные значения долгосрочной стабильности и уклонения масштабного фактора составляют менее 0,1%.низкое потребление энергии и отличная стабильность отклонений, что гарантирует выдающуюся надежность выхода
Спецификации
| AKG392 | Параметры | ЕДИНСТВО | |||||
| Диапазон | ±2 | ±4 | ±8 | ± 10 | ± 20 | ±40 | g |
| Калибровка предвзятости | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | Мг |
| Ось измерения | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | оси |
| Повторяемость включения/выключения питания | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg ((max) |
| Коэффициент температуры предвзятости | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (типичный) |
| Разрешение/порог (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| Нелинейность | <0.5 | <0.8 | < 1 | < 1 | < 1 | < 1 | % FS ((max) |
| Пропускная способность (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Гц |
| Чувствительность поперечной оси | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Соотношение чувствительности поперечных вибраций | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Частота резонанса | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | кГц |
| Коэффициент выработки | 5Гц, 10Гц, 25Гц, 50Гц, 100Гц, 200Гц, 500Гц, 1000Гц | ||||||
| Интерфейс вывода | RS232/RS485/TTL | ||||||
| Протокол | Протокол RION 68 и протокол MODBUS RTU | ||||||
| Надежность | MIL-HDBK-217, класс 2 | ||||||
| Устойчивость к ударам | 100g@11ms, 3 оси (половина синусоида) | ||||||
| Время восстановления | <1ms(1000g, 1/2 sin 1ms, Влияние на ось i) | ||||||
| Вибрация | 20 g rms, 20 ~ 2000 Hz (случайный шум, o, p, i действует на каждую ось в течение 30 минут) | ||||||
| Ввод (ВДД_ВСС) | 9 ~ 36 VDC | ||||||
| Потребление операционного тока | < 60mA @ 12 VDC | ||||||
| Коннектор | Коннектор M12 промышленного стандарта | ||||||
| Вес | Чистая масса продукта: 82 г, магнитная основа: 48 г, L-образная пластина адаптера 20 г | ||||||
| Размер |
Размер изделия: 34,3*34,3*38,5 мм Размер основания магнитной адсорбции: 34,23*34,23*6 мм Размер L-образной пластинки адаптера: 36*44*15 мм |
||||||
▶ ОТВЕТ
★ Медицинское оборудование
★ Мост
★ Автомобили
★ Дорожный ролик
★ Записи аварий, мониторинг и прогнозирование усталости
★ Производство ветровой энергии
★ Большие машины, двигатели
★ Низкочастотные вибрации и автоматический мониторинг
★ мониторинг системы движения, анализ дорожного полотна и обнаружение неисправностей на высокоскоростных железных дорогах
▶ ПРОТОКОЛ ПРИМЕЧАНИЯ
Продукт включает протокол 68 и два протокола MODBUS RTU. Параметры конфигурации протокола по умолчанию следуют:
| Протокол | РИОН 68 ПРОТОКОЛ | MODBUS-RTU |
| Адресный код | 0 | 1 |
| Адрес трансляции | 255 | 0 |
| Скорость передачи сигналов по последовательному порту | 9600 | 9600 |
| Бит паритета | Нет паритета | Даже паритет |
| Бит запуска серийного порта | 1 кусочек | 1 кусочек |
| Длина данных серийного порта | 8 бит | 8 бит |
| Бит серийного остановки порта | 1 кусочек | 1 кусочек |
| Режим вывода | Вопрос и ответ | Вопрос и ответ |
| Формат данных | Формат данных | Формат данных |
| Метод проверки данных | Контрольная сумма | CRC16 |
Размер
