ACA616T Прецизионный инклинометр датчика наклона MEMS для управления углом установки

ACA616T Прецизионный датчик наклона MEMS для измерения угла наклона объекта

Описание продукта:

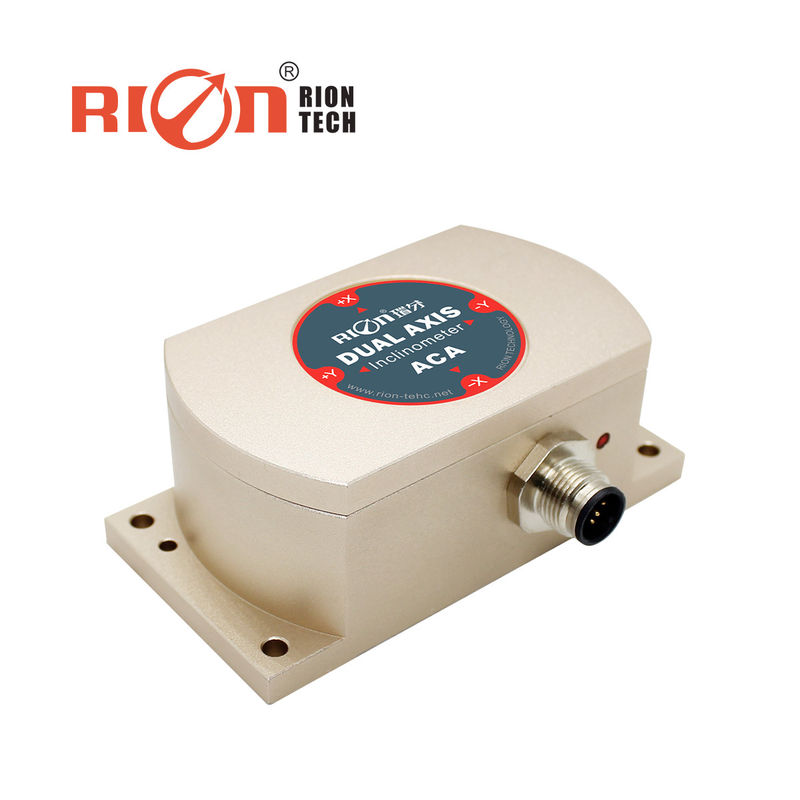

ACA616T/ACA626T-CAN2.0A — это высокоточный одно-/двухосный инклинометр с полной температурной компенсацией, разработанный компанией RION Technology на основе высокоточной платформы наклона. Его хорошая температурная стабильность может использоваться в широком температурном диапазоне от -40 до 85 ℃. Кроме того, система имеет встроенный высокоточный 24-битный аналого-цифровой преобразователь и с помощью 5-уровневого алгоритма преобразования может измерять наклон и угол наклона выходного сигнала датчика относительно горизонтальной плоскости. Выходной протокол CAN2.0A. Характеристики бесконтактной установки обеспечивают хорошую системную интеграцию этого продукта. Просто закрепите датчик на поверхности измеряемого объекта с помощью отвертки, положение и наклон объекта могут быть рассчитаны автоматически. Он обладает высокой способностью противостоять ударам и вибрации и имеет большое конкурентное преимущество среди отечественных аналогов. Он специально предназначен для тех областей промышленности, которые требуются высококлассным пользователям.

Функции:

• Диапазон измерения: ±1～±60° опционально
• Широкий вход напряжения: 9～36В
• Степень защиты IP67
• Широкий диапазон рабочих температур: -40～+85℃.
• Водонепроницаемая воздушная пробка
• Высокое разрешение: 0,001°

Технические параметры:

Приложения:

★ Расположение лазерного оборудования

★ Контроль угла медицинских учреждений

★ Навигация по положению подземных буровых установок

★ Правило колеи железной дороги, нивелировка колеи

★ Точный контроль уровня станка

★ Наклонный мониторинг геологического оборудования

ПРОИЗВОДСТВЕННЫЕ ПРИМЕЧАНИЯ ПО УСТАНОВКЕ:

Пожалуйста, следуйте правильному способу установки датчика наклона, неправильная установка может привести к ошибкам измерения, уделяя особое внимание «поверхности», «линии»: 1) Монтажная поверхность датчика и измеряемая поверхность должны быть закреплены плотно, плавно и устойчиво. Если монтажная поверхность неровная, это может привести к тому, что датчик будет измерять угловую погрешность.

2) Ось датчика и измеряемая ось должны быть параллельны, обе оси не создают максимально возможного угла.

НАПРАВЛЕНИЯ ИЗМЕРЕНИЯ:

Установка должна гарантировать, что нижняя часть продукта параллельна измеряемой поверхности, и уменьшить влияние динамики и ускорения на датчик. Этот продукт может быть установлен горизонтально или вертикально (выбор вертикальной установки должен быть подтвержден перед производством), для установки обратитесь к следующей схеме.
