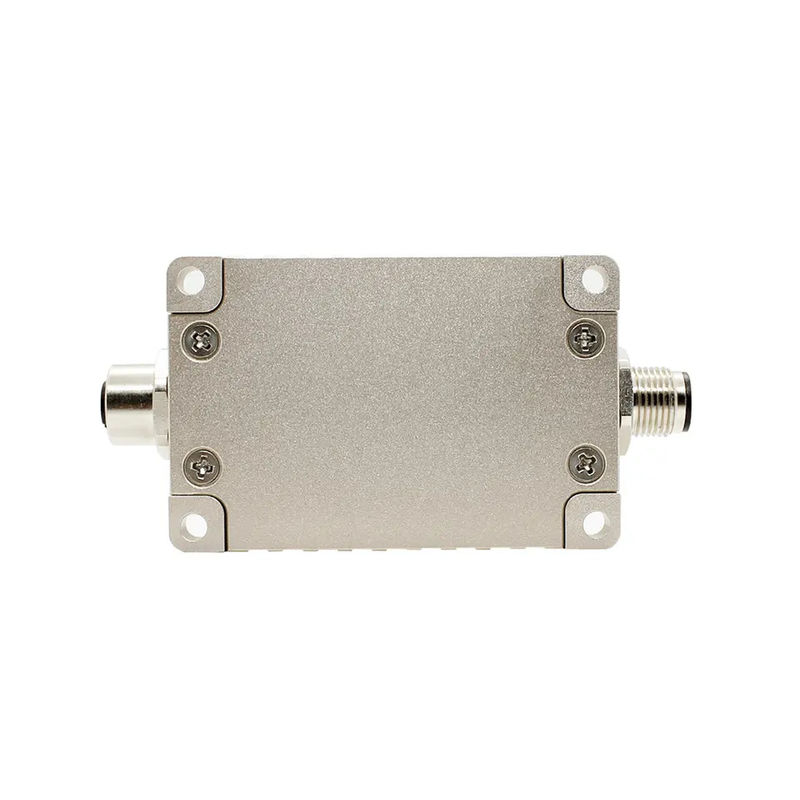

HDA437T Антиударный динамический инклинометр высокоточный датчик наклона CANbus China Manufacturer
Загрузить информационный лист, нажав здесь...
HDA436T высокоточный динамический датчик наклона для CRA...
▶ Ключевые особенности
★ Диапазон (угол проката ± 180 °, угол наклона ± 90 °, угол азимута ± 180 °)
★ Динамическая точность: ± 0,1 °
★ Входное напряжение широкой напряженности 9~36 В постоянного тока
★ Работа при широкой температуре -40 ~ + 85 °C
★ Разрешение 0,01 °
★ выход CAN2.0A/CAN2.0B необязательный
★ Высокая антивибрационная производительность > 2000 г
★ Уровень защиты IP67/IP67 Необязательно
▶Применение продукта
★ оборудование для дробления при воздействии высоких вибраций
★ Спутниковая антенна для поиска звезд
★ Подземная навигация на буровой установке
★ Мониторинг железнодорожных локомотивов
★ Контроль наклона геологического оборудования
★ оборудование для бурения нефти
★ Измерение навигационного положения судна
★ Применение для подъема труб с щитом
★ Спутниковая связь: обнаружение положения транспортного средства
★ Измерение наклона различных инженерных машин
▶ ОПИСАНИЕ ПРОДУКТА
HDA436T/HDA437T Новое поколение цифрового динамического датчика наклона MEMS, запущенного RION Technology. Он может измерять параметры положения (катушка, наклон и азимут) движущегося носителя,и подходит для измерения угла наклона при движении или вибрации.
HDA436T имеет встроенный высокоточный датчик ускорения и гиросинтеза и интегрирует алгоритм фильтра Carman, который может измерять данные движения носителя в режиме реального времени при движении или вибрации.Продукт имеет двойную CAN (CAN2).0A / CAN2.0B) режим, который является очень масштабируемым.
▶ ОБЯЗАНИЯ
HDA436T/HDA437T-C2/C3 | Состояние | Индекс | |
Диапазон измерения |
Прокат ± 180 °, наклон ± 90 °, азимут ± 180 ° (начальное значение при выключении 0 °) |
||
Ось измерения | ось X / ось Y / ось Z | ||
Резолюция | 00,01° | ||
Статическая точность | @25°C | ± 0,05° | |
Динамическая точность | @25°C | ± 0,1° | |
Гиро
|
диапазон | - | ± 250°/с |
Стабильность непредвзятости (среднее значение 10 с) | - | 80,5°/ч | |
Нестабильность с нулевой предвзятостью ((аллан) | - | 40,5°/ч | |
Коэффициент угловой случайной прогулки ((аллан) | - | 0.25°/кв.м) | |
Ускорение
|
диапазон | - | ± 8 г |
Устойчивость к предвзятости (среднее значение 10s) | - | 00,02 мг | |
Нестабильность предвзятости | - | 00,005 мг | |
Коэффициент скорости случайного ходьбы ((аллан) | - | 00,005 м/с/квт ((h) | |
Коэффициент температуры нулевой точки | -40°85°C | ± 0,01°/°C | |
Коэффициент температуры чувствительности | -40°85°C | ≤ 100 ppm/°C | |
Время запуска | 1S | ||
Время ответа | 0.01S | ||
Выходной сигнал | CAN2.0A/CAN2.0B | ||
Электромагнитная совместимость | Согласно EN61000 и GBT17626 | ||
MTBF | ≥ 98000 часов / час | ||
Сопротивление изоляции | ≥ 100 Мегом | ||
Устойчивость к ударам | 100 g @ 11 ms, 3 осевых направления (полусинусоид) | ||
Противовибрация | 10 гм, 10 ‰ 1000 Гц | ||
Уровень водонепроницаемости |
стандартная конфигурация: IP67 опциональная конфигурация: IP68 или IP68 с антикоррозионным кабелем |
||
Кабель | Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля | ||
Вес | Односоединитель ≤ 165 г / двойной соединитель ≤ 180 г (без кабеля) |
Способ установки
