AKG392 Цифровой датчик вибрации
, AKG392 MEMS датчик вибрации
, AKG392 Датчик скорости смещения

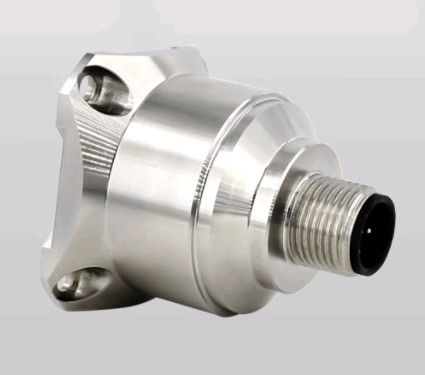

AKG392 MEMS Цифровой датчик вибрации с датчиком вибрации, скорости и смещения
▶ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
★ Три оси (X, Y, Z)
★ Выходной сигнал: RS232; RS485; TTL
★ Напряжение питания: 9~36В
★ Устойчивость к ударам: 2000G
★ Рабочая температура: -40°C ~ +85°C
★ Температура хранения: -40°C ~ +85°C
★ Размер: Д34.3×Ш34.3×В38.5мм
★ Отличная стабильность отклонения, хорошие эксплуатационные характеристики в различных условиях (удары, вибрация и температура)
▶ ПРИМЕНЕНИЕ
★ Медицинское оборудование
★ Мосты
★ Автомобили
★ Дорожные катки
★ Регистрация аварий, мониторинг и прогнозирование усталости
★ Ветрогенерация
★ Крупногабаритное оборудование, двигатели
★ Низкочастотная вибрация и автоматический мониторинг
★ Мониторинг транспортных систем, анализ основания дороги и обнаружение неисправностей высокоскоростных железных дорог
▶ ВВЕДЕНИЕ
Трехосевой датчик вибрации AKG392 является продуктом, разработанным и произведенным самостоятельно, применяется в широком спектре применений, охватывая множество областей, таких как тестирование вибрации и ударных нагрузок. Продукт имеет цифровой интерфейс вывода с опциями RS232/485/TTL. Могут быть установлены различные адресные коды, несколько вибрационных датчиков могут быть установлены последовательно для передачи на большие расстояния, что удобно для многоточечных измерений и анализа данных. Внутренняя обработка FFT может напрямую выводить частоту и скорость вибрации объекта и Амплитуда, что удобно для пользователей при анализе данных.
Пользователи могут изменять частоту дискретизации в соответствии с фактической частотой объекта для повышения точности измерения частоты. AKG392 представляет собой емкостной датчик из монокристаллического кремния, состоящий из кремниевого кристалла, обработанного микромеханикой, маломощного ASIC для регулировки сигнала, микропроцессора для хранения компенсационных значений и датчика температуры. Этот продукт отличается низким энергопотреблением, калибровкой, прочной конструкцией и стабильным выходом. Новая электронная конфигурация обеспечивает твердотельное питание для сброса и защиты от перенапряжения. Долгосрочная стабильность и отклонение коэффициента масштабирования в полном диапазоне обычно составляют менее 0,1%. Эта серия продуктов отличается прочной конструкцией, низким энергопотреблением и отличной стабильностью отклонения, обеспечивая стабильную надежность выходных данных.
Технические характеристики
| AKG392 |
ПАРАМЕТРЫ |
ЕД. ИЗМ. |
| Диапазон |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Калибровка смещения |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Измерительная ось |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
ось |
| Повторяемость включения/выключения |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(макс.) |
| Температурный коэффициент смещения |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/℃(типичное) |
| Разрешение/порог (@ 1 Гц) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(макс.) |
| Нелинейность |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% от полной шкалы (макс.) |
| Полоса пропускания (3 дБ) |
500 |
500 |
500 |
500 |
500 |
500 |
Гц |
| Чувствительность по поперечной оси |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Соотношение чувствительности к поперечной вибрации |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Резонансная частота |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
кГц |
| Частота выходных данных |
5Гц,10Гц,25Гц,50Гц,100Гц,200Гц,500Гц,1000Гц |
| Выходной интерфейс |
RS232/RS485/TTL |
| Протокол |
Протокол RION 68 и протокол MODBUS RTU |
| Надежность |
MIL-HDBK-217, класс 2 |
| Устойчивость к ударам |
100g@11мс, 3 оси (полусинусоида) |
| Время восстановления |
<1мс (1000g, 1/2 синусоиды, 1мс, удар по оси i) |
| Вибрация |
20g RMS, 20~2000Гц (случайный шум, воздействие на оси o, p, i по 30 минут) |
| Вход (VDD_VSS) |
9~36 В постоянного тока |
| Потребление рабочего тока |
<60мА @ 12 В постоянного тока |
| Разъем |
Стандартный промышленный разъем M12 |
| Вес |
Вес нетто продукта: 82г, Магнитное основание: 48г, L-образная монтажная пластина 20г |
| Размер |
Размер продукта: 34.3*34.3*38.5мм
Размер магнитного основания: 34.23*34.23*6мм
Размер L-образной монтажной пластины: 36*44*15мм
|
▶ ИНДЕКС ПАРАМЕТРОВ ВИБРАЦИИ
Частота, скорость и смещение вибрации продукта определяются на основе анализа данных, где частота является основной частотой текущей вибрации объекта, скорость является максимальной скоростью вибрации, а смещение является максимальным значением амплитуды вибрации объекта. Из-за неравномерности вибрации объекта данные используются только для справки.
| ИНДЕКС |
ЗНАЧЕНИЕ |
ЕД. ИЗМ. |
| Ускорение |
2,4,8,10,20,40 |
g |
| Скорость |
Скорость вибрации |
м/с |
| Амплитуда |
Значение амплитуды вибрации |
м |
| Частота |
0~500 |
Гц |
| Разрешение по частоте |
4 |
Гц |
