Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: RION
Сертификация: CE, ISO
Номер модели: АКГ392-232
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $255.00/Pieces
Упаковывая детали: датчик в каждой внутренней коробке, 50pcs/ctn вибрации 1pcs
Время доставки: 7 дней для образцов
Условия оплаты: T/T, PayPal
Поставка способности: 3000 PCS/MONTH
Имя: |
vibratory датчик |
Выпуск: |
RS485 |
Повторяемость включения/выключения питания: |
< 2 мг |
Нелинейность: |
<0> |
Ширина полосы частот (3DB): |
500Hz |
Частота резонанса: |
5.5kHz |
Имя: |
vibratory датчик |
Выпуск: |
RS485 |
Повторяемость включения/выключения питания: |
< 2 мг |
Нелинейность: |
<0> |
Ширина полосы частот (3DB): |
500Hz |
Частота резонанса: |
5.5kHz |

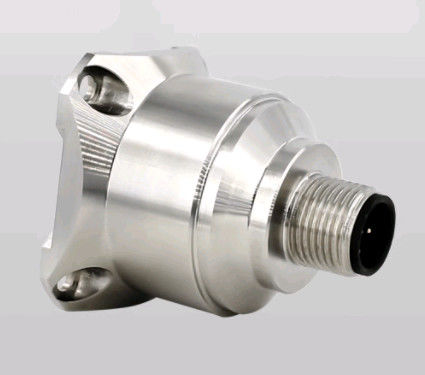

AKG392 Цифровой триаксиальный акселерометр с датчиком вибрации скорости, частоты выхода
▶Главная особенность
★ Три оси (X, Y, Z)
★ Выходный сигнал: RS232; RS485; TTL
★ Напряжение питания: 9 ~ 36V
★ Устойчивость к ударам: 2000G
★ Рабочая температура: -40°C ~ +85°C
★ Температура хранения: -40°C ~ +85°C
★ Размер: L34.3×W34.3×H38.5mm
★ Отличная устойчивость к отклонениям, хорошие характеристики окружающей среды (удар, вибрация и температура)
▶Применение
★ Медицинское оборудование
★ Мост
★ Автомобили
★ Дорожный ролик
★ Записи аварий, мониторинг и прогнозирование усталости
★ Производство ветровой энергии
★ Большие машины, двигатели
★ Низкочастотные вибрации и автоматический мониторинг
★ мониторинг системы движения, анализ дорожного полотна и обнаружение неисправностей на высокоскоростных железных дорогах
▶ ВОПРОС
Трехосный акселерометр AKG392 - это новый акселерометр, разработанный и произведенный Rion Technology, применяемый в широком спектре приложений.который охватывает многие области, такие как испытания вибрации и испытания на удар. Продукт использует цифровой интерфейс выхода с опциями RS232/485/TTL. Различные коды адреса могут быть установлены, несколько акселерометров могут быть установлены в серии на большие расстояния,который удобен для многоточечного измерения и анализа данных. Внутренняя обработка FFT может напрямую выводить частоту и скорость вибрации объекта и амплитуду, удобную для пользователей для анализа данных.
Пользователи могут изменять частоту отбора проб в соответствии с фактической частотой объекта, чтобы улучшить точность измерения частоты.состоящий из кремниевого чипа, обрабатываемого микромашинами, маломощный ASIC для регулировки сигнала, микропроцессор для хранения значений компенсации и датчик температуры.и стабильная производительностьНовая электронная конфигурация обеспечивает питание в твердом состоянии для сброса и защиты от перенапряжения.Долгосрочная стабильность и отклонение коэффициента масштаба в полном диапазоне масштаба обычно меньше 0Эта серия изделий обладает характеристиками прочной структуры, низкого потребления энергии и отличной стабильности отклонения, обеспечивающей стабильную надежность выхода.
Спецификации
| AKG392 | Параметры | ЕДИНСТВО | |||||
| Диапазон | ±2 | ±4 | ±8 | ± 10 | ± 20 | ±40 | g |
| Калибровка предвзятости | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | Мг |
| Ось измерения | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | оси |
| Повторяемость включения/выключения питания | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg ((max) |
| Коэффициент температуры предвзятости | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (типичный) |
| Разрешение/порог (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| Нелинейность | <0.5 | <0.8 | < 1 | < 1 | < 1 | < 1 | % FS ((max) |
| Пропускная способность (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Гц |
| Чувствительность поперечной оси | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Соотношение чувствительности поперечных вибраций | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Частота резонанса | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | кГц |
| Коэффициент выработки | 5Гц, 10Гц, 25Гц, 50Гц, 100Гц, 200Гц, 500Гц, 1000Гц | ||||||
| Интерфейс вывода | RS232/RS485/TTL | ||||||
| Протокол | Протокол RION 68 и протокол MODBUS RTU | ||||||
| Надежность | MIL-HDBK-217, класс 2 | ||||||
| Устойчивость к ударам | 100g@11ms, 3 оси (половина синусоида) | ||||||
| Время восстановления | <1ms(1000g, 1/2 sin 1ms, Влияние на ось i) | ||||||
| Вибрация | 20 g rms, 20 ~ 2000 Hz (случайный шум, o, p, i действует на каждую ось в течение 30 минут) | ||||||
| Ввод (ВДД_ВСС) | 9 ~ 36 VDC | ||||||
| Потребление операционного тока | < 60mA @ 12 VDC | ||||||
| Коннектор | Коннектор M12 промышленного стандарта | ||||||
| Вес | Чистая масса продукта: 82 г, магнитная основание: 48 г, L-образная пластина адаптера 20 г | ||||||
| Размер |
Размер изделия: 34,3*34,3*38,5 мм Размер основания магнитной адсорбции: 34,23*34,23*6 мм Размер L-образной пластинки адаптера: 36*44*15 мм |
||||||
▶ ИНДЕКС ВИБРАЦИОННЫХ параметров
Частота вибрации, скорость и смещение продукта получены из анализа данных, где частота является основной частотой частоты вибрации текущего объекта,скорость - максимальная скорость вибрацииИз-за нерегулярности вибрации объекта данные используются только в качестве ссылки.
| ИНДЕКС | ВАЛЬОТА | ЕДИНСТВО |
| Ускорение | 2,4,8,10,20,40 | g |
| Скорость | Скорость вибрации | м/с |
| Амплитуда | Значение амплитуды вибрации | m |
| Частота | 0 ~ 500 | Гц |
| Разрешение частоты | 4 | Гц |
