Высокая точность уклономер 0,01 градусов динамический для точные измерять и анализа
Высокоточный 0,01° динамический инклинометр для точного измерения и анализа
▶Описание продукта

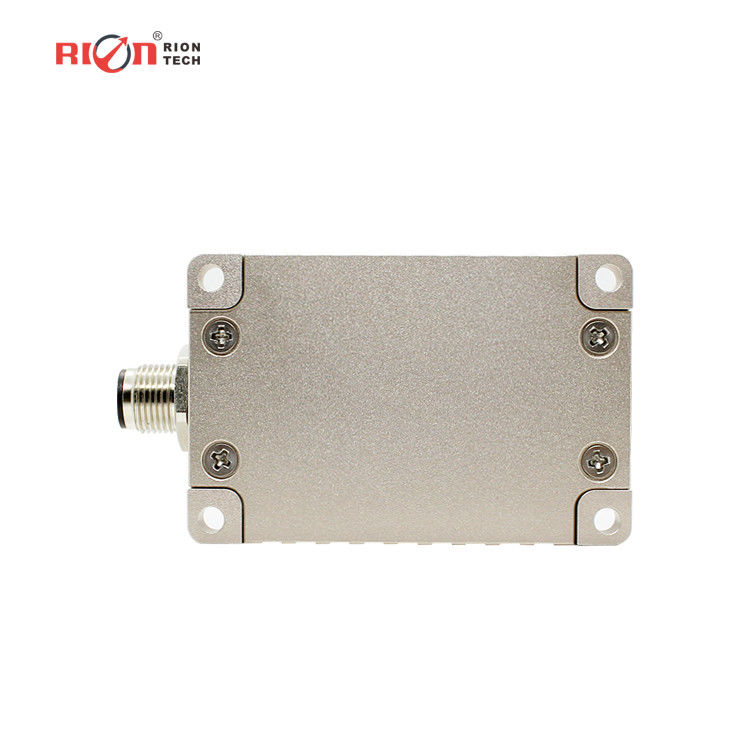

HDA436T/HDA437T Новое поколение цифрового динамического датчика наклона MEMS, запущенного RION
Технология. Она может измерить параметры положения (катушка, высота и азимут) движущегося носителя, и
подходит для измерения угла наклона при движении или вибрации.HDA436T имеет встроенный высокоточный
ускорение и гиросенсор, и интегрирует алгоритм фильтра Carman, который может измерять
в режиме реального времени данные о движении носителя при движении или вибрации.
RS232 / TTL являются необязательными, а масштабируемость сильна.
Этот продукт использует принцип измерения без контакта, который может выводить текущее положение и
Он прост в использовании и не требует восстановления относительных изменений двух
поверхности.Внутренне интегрированные высокоточные АД и высокоточные гиросигнальные установки для компенсации
нелинейная, ортогональная сцепление, температурный дрейф и центробежное ускорение в реальном времени;
устранить центробежные ошибки, вызванные помехами ускорения движения, улучшить динамику продукта
точность измерений; адаптироваться к долгосрочным сложным движениям Работа в местах и условиях, где
Окружающая среда. Продукт представляет собой динамический и статический датчик измерения с двумя режимами с сильным
Устойчивость к внешним электромагнитным помехам.
высокопрочные промышленные среды, и является идеальным выбором для промышленной автоматизации
контроль и измерение отношения.
▶Ключевые особенности
★ Диапазон (угол поворота ±180°, угол наклона ±90°, угол азимута ±180°)
★ Динамическая точность: ± 0,1°
★ Статическая точность: ± 0,05°
★ Выход RS485/232/TTL необязательный
★ Работа при широкой температуре -40~+ 85°C
★ Входное напряжение широкой напряженности 9 ~ 6 В постоянного тока
★ Разрешение 0,01°
★ Уровень защиты IP67/IP68 Факультативный
▶Применение продукта
★ оборудование для гравия с высоким уровнем вибрации
★ Мониторинг железнодорожных локомотивов
★ оборудование для бурения нефти
★ Применение для подъема труб с щитом
★ Применение для подъема труб с щитом
★ Контроль наклона геологического оборудования
★ Подземная навигация на буровой установке
★ Измерение навигационного положения судна
| HDA436T |
Условия |
ИНДЕКС |
| Диапазон измерения |
- |
Прокат ±180°, наклон ±90°, азимут ±180°
(начальное значение при выключении 0°)
|
| Ось измерения |
- |
ось X / ось Y / ось Z |
| Резолюция |
- |
00,01° |
| Статическая точность |
@25°C |
± 0,05° |
| Динамическая точность (RMS) |
@25°C |
± 0,1° |
| Гиро |
диапазон |
- |
± 250°/с |
| Стабильность непредвзятости (среднее значение 10 с) |
- |
80,5°/ч |
| Нестабильность с нулевой предвзятостью ((аллан) |
- |
40,5°/ч |
| Коэффициент угловой случайной прогулки ((аллан) |
- |
0.25°/кв.м) |
| Ускорение |
диапазон |
- |
± 8 г |
| Устойчивость к предвзятости (среднее значение 10s) |
- |
00,02 мг |
| Нестабильность предвзятости |
- |
00,005 мг |
| Коэффициент скорости случайного ходьбы ((аллан) |
- |
00,005 м/с/квт ((h) |
| Коэффициент температуры нулевой точки |
-40°85°C |
± 0,01°/°C |
| Коэффициент температуры чувствительности |
-40°85°C |
≤ 100 ppm/°C |
| Время запуска |
1S |
| Время ответа |
0.01S |
| Выходной сигнал |
RS485/RS232/TTL |
| Электромагнитная совместимость |
Согласно EN61000 и GBT17626 |
| MTBF |
≥ 98000 часов / час |
| Сопротивление изоляции |
≥ 100 Мегом |
| Устойчивость к ударам |
100 g @ 11 ms,3 осевое направление (полусинусоид) |
| Противовибрация |
10 гм, 10 ‰ 1000 Гц |
| Уровень водонепроницаемости |
стандартная конфигурация: IP67
опциональная конфигурация: IP68 или IP68 с антикоррозионным кабелем
|
| Кабель |
Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля |
| Вес |
≤ 165 г (без кабелей) |
