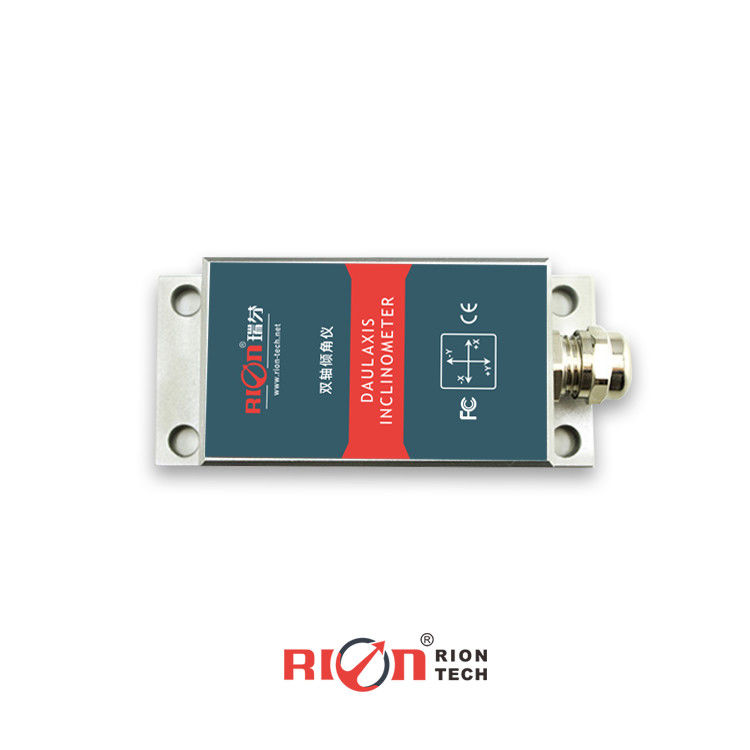

SCA128T Одно/двойная ось Инклинометр высокой точности длинного расстояния Угол передачи
SCA128T Одно/двойная ось высокоточный инклинометр длинного расстояния Угол передачи
▶ ВОПРОС
SCA118T/SCA128T - это стандартный промышленный наклонник одно-/двойной оси с стандартным выходом тока 4-20mA, который может передавать до 2000 метров на большие расстояния.Выходной сигнал обладает сильной анти-помехой и профессионально применяется к оборудованию строительной техники, работающей в суровых условияхПродукт изготавливается с использованием новейшего процесса производства датчиков MEMS, и ошибка температуры и нелинейная ошибка точно компенсируются и исправляются.Наибольшая точность в небольшом диапазоне может достигать 00,02 ° (для более подробных показателей точности см. таблицу производительности продукта), высокая точность, небольшие размеры, высокая технология упаковки, хорошая устойчивость к ударам и вибрациям.Продукт имеет встроенные анти-RF и анти-электромагнитные интерференционные схемы, который особенно подходит для подземных машин без окопов и других суровых промышленных условий.Продукт также использует различные меры, такие как высококачественные MCU на уровне применения.Промышленный класс, в том числе, для производства сверхустойчивых ПКБ, импортируемых кабелей и металлических оболочек, защищенных от высокой температуры, для повышения надежности и стабильности продукции.
▶ Основная особенность
★ Одно-/двойной оси наклонометр ★ Диапазон измерений: ±1~±180° необязательно
★ Точность: 0,03° ★ Широкое напряжение ввода: 9~36V
★ Выходной ток 4 ~ 20mA ★ Широкая рабочая температура: -40 ~ + 85 °C
★ класс защиты IP67 ★ высокая антивибрационная производительность > 2000 г
★ Разрешение: 0,01° ★ Размер: L94×W40×H26mm
▶ ОТВЕТ
★ Уровнение строительных транспортных средств ★ Мониторинг мостов и Дадиана
★ Защита безопасности высоких платформ ★ Контроль угла медицинского оборудования
★ Навигация подпольной буровой установки ★ Применение щитового подъема труб
★ измерение направления на основе наклона ★ мониторинг наклона геологического оборудования
★ Горные машины и оборудование для бурения нефти ★ Контроль уровня оборудования
▶ ПАРАМЕТРЫ
| SCA118/SCA128T |
Условия |
Параметр |
|
ЕДИНСТВО |
| Диапазон измерения |
|
± 10 |
± 30 |
± 60 |
± 90 |
± 180 |
° |
| Ось измерения |
|
X / X Y |
X / X Y |
X / X Y |
X / X Y |
X |
Ось |
| Нулевой выход |
0° выход |
12 |
12 |
12 |
12 |
12 |
mA |
| Резолюция |
|
0.01 |
0.01 |
0.02 |
0.03 |
0.05 |
° |
| Точность измерения |
@25°C |
0.03 |
0.05 |
0.06 |
0.08 |
0.1 |
° |
| Долгосрочная стабильность |
|
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
° |
| Коэффициент температуры 0 |
-40°85°C |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
°/°C |
| Коэффициент чувствительности температуры |
-40°85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Время запуска |
|
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Время ответа |
|
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
с |
| Частота ответа |
20 Гц |
| ЭМК |
Согласно EN61000 и GBT17626c |
| MTBF |
≥ 50000 часов/часов |
| Сопротивление изоляции |
≥ 100 МΩ |
| Устойчивость к ударам |
100g@11ms,3 направление оси (половина синусоида) |
| Противовибрация |
10 гм, 10 ‰ 1000 Гц |
| Степень защиты |
IP67 |
| Кабели |
Стандартная длина 1 метр, износостойкость, маслостойкость, высокая температура, защищенный кабель 4 * 0,4 мм2 |
| Вес |
≤ 220 г (включая 1-метровый кабель) |
▶ Электрические параметры
| Параметры |
Условия |
МИН |
Типичный |
Максимум |
ЕДИНСТВО |
| Напряжение питания |
Стандартный |
9 |
12,24 |
36 |
V |
| Рабочий ток |
|
|
50 |
|
mA |
| Перегрузка выхода |
Резистивные |
|
400 |
1000 |
Ω |
| Рабочая температура |
|
-40 |
|
+85 |
°C |
| Хранить температуру. |
|
-40 |
|
+85 |
°C |
▶ Информация о заказах
▶ Электрическое соединение
Определение проводки пакета Shell
|
Линия
цвет
Функция
|
Красный |
ЧЕРНЫЙ |
Белый |
ЗЕЛЕНЫЙ |
|
Vcc9~36V
Электрическое питание
Положительная мощность
|
ГНД
Сила отрицательная
|
Вне X
Выходной ток X оси
|
Вне Y
Выходной ток по оси Y
|
▶ ПРЕДСТАВКА установки
Во время установки поверхность монтажа датчика должна быть параллельной целевой поверхности для измерения и уменьшать влияние динамики и ускорения на датчик.Этот продукт может быть установлен горизонтально или вертикально, пожалуйста, обратитесь к следующей схеме для установки:
В данном параметре производительности в качестве ссылки перечислены только серии ± 10 °, ± 30 °, ± 60 °, ± 90 °, другие диапазоны измерений, пожалуйста, см. соседние параметры.
