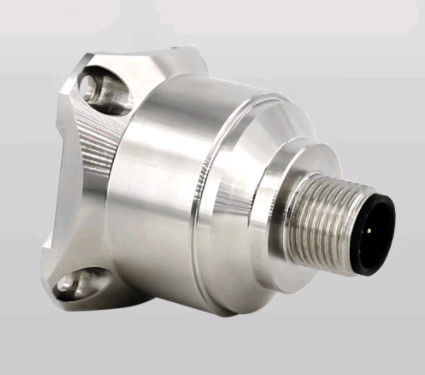

AKG392 Высокоточный датчик вибрации Mems для медицинского оборудования
AKF392 MEMS ЦИФРОВОЙ ДАТЧИК ВИБРАЦИИ.pdf
▶ ВВЕДЕНИЕ
Трехосевой датчик вибрации AKG392 — это продукт, разработанный и произведенный независимо, применяемый в широком спектре приложений, охватывающих множество областей, таких как тестирование вибрации и ударных нагрузок. Продукт использует цифровой интерфейс вывода с опциями RS232/485/TTL. Могут быть установлены различные адресные коды, несколько Датчик вибрации могут быть установлены последовательно для большой дальности, что удобно для многоточечных измерений и анализа данных. Внутренняя обработка FFT может напрямую выводить частоту и скорость вибрации объекта и Амплитуда, что удобно для пользователей при анализе данных.
Пользователи могут изменять частоту дискретизации в соответствии с фактической частотой объекта для повышения точности измерения частоты. AKG392 — это однокристальный кремниевый емкостной датчик, состоящий из кремниевой пластины, обработанной микромашинами, маломощного ASIC для регулировки сигнала, микропроцессора для хранения компенсационных значений и датчика температуры. Этот продукт отличается низким энергопотреблением, калибровкой, прочной конструкцией и стабильным выходом. Новая электронная конфигурация обеспечивает твердотельное питание для сброса и защиты от перенапряжения. Долгосрочная стабильность и отклонение коэффициента масштабирования в полном диапазоне обычно составляют менее 0,1%. Эта серия продуктов отличается прочной конструкцией, низким энергопотреблением и отличной стабильностью отклонения, обеспечивая надежность стабильного вывода.
▶ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
★ Три оси (X, Y, Z)
★ Выходной сигнал: RS232; RS485; TTL
★ Напряжение питания: 9~36В
★ Устойчивость к ударам: 2000G
★ Рабочая температура: -40°C ~ +85°C
★ Температура хранения: -40°C ~ +85°C
★ Размер: Д34,3×Ш34,3×В38,5 мм
★ Отличная стабильность отклонения, хорошие эксплуатационные характеристики в различных условиях окружающей среды (удары, вибрация и температура)
▶ ПРИМЕНЕНИЕ
★ Медицинское оборудование
★ Мост
★ Автомобиль
★ Дорожный каток
★ Регистрация аварий, мониторинг и прогнозирование усталости
★ Ветрогенерация
★ Крупногабаритное оборудование, двигатели
★ Низкочастотная вибрация и автоматический мониторинг
★ Мониторинг транспортных систем, анализ дорожного основания и обнаружение неисправностей высокоскоростных железных дорог
Спецификации
| AKG392 |
ПАРАМЕТРЫ |
ЕД. ИЗМ. |
| Диапазон |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Калибровка смещения |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
мг |
| Ось измерения |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
ось |
| Повторяемость включения/выключения |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
мг (макс.) |
| Температурный коэффициент смещения |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/℃ (типично) |
| Разрешение/порог (@ 1 Гц) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
мг (макс.) |
| Нелинейность |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% от полной шкалы (макс.) |
| Полоса пропускания (3 дБ) |
500 |
500 |
500 |
500 |
500 |
500 |
Гц |
| Чувствительность к поперечной оси |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Коэффициент чувствительности к поперечной вибрации |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Резонансная частота |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
кГц |
| Частота выходных данных |
5 Гц, 10 Гц, 25 Гц, 50 Гц, 100 Гц, 200 Гц, 500 Гц, 1000 Гц |
| Выходной интерфейс |
RS232/RS485/TTL |
| Протокол |
Протокол RION 68 и протокол MODBUS RTU |
| Надежность |
MIL-HDBK-217, класс 2 |
| Устойчивость к ударам |
100g@11ms, 3 оси (полусинусоида) |
| Время восстановления |
<1 мс (1000g, 1/2 синусоида 1 мс, удар по i-оси) |
| Вибрация |
20g RMS, 20~2000 Гц (случайный шум, o, p, i действуют на каждую ось в течение 30 минут) |
| Вход (VDD_VSS) |
9~36 В постоянного тока |
| Потребление рабочего тока |
<60 мА @ 12 В постоянного тока |
| Разъем |
Стандартный промышленный разъем M12 |
| Вес |
Вес нетто продукта: 82 г, магнитное основание: 48 г, L-образная переходная пластина: 20 г |
| Размер |
Размер продукта: 34,3*34,3*38,5 мм
Размер магнитного адсорбционного основания: 34,23*34,23*6 мм
Размер L-образной переходной пластины: 36*44*15 мм
|
▶ ПОДКЛЮЧЕНИЕ
|
ЦВЕТ ПРОВОДА ФУНКЦИЯ ЦВЕТ
ФУНКЦИЯ
|
ЧЕРНЫЙ |
БЕЛЫЙ |
СИНИЙ |
КОРИЧНЕВЫЙ |
| ЗЕМЛЯ |
RS232(RXD)/
RS485(D+)
|
RS232(TXD)/
RS485(D-)
|
Vcc 9～36V |
Размер
