Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: RION
Сертификация: CE, ISO
Номер модели: AKM390-20
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $235.00/Pieces
Упаковывая детали: датчик в каждой внутренней коробке, 50pcs/ctn вибрации 1pcs
Время доставки: 7 дней для образцов
Условия оплаты: T/T, PAYPAL
Поставка способности: 3000 PCS/MONTH
Name: |
impact detecting sensor |
output: |
0~5V |
power supply: |
DC 9~36V |
Deviation calibration: |
<1mg |
Плотность шума: |
21μg/√Hz |
Резонирующая частота: |
2.4kHz |
Bandwidth (3DB): |
500Hz |
protection: |
IP67 |
Name: |
impact detecting sensor |
output: |
0~5V |
power supply: |
DC 9~36V |
Deviation calibration: |
<1mg |
Плотность шума: |
21μg/√Hz |
Резонирующая частота: |
2.4kHz |
Bandwidth (3DB): |
500Hz |
protection: |
IP67 |

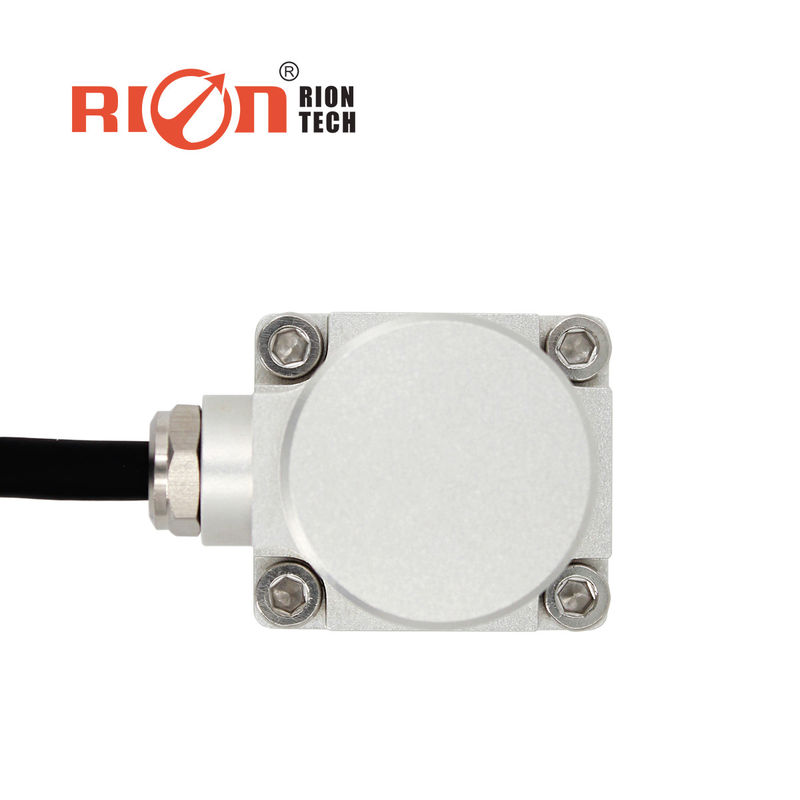

AKM390 мостовой вибрационный детектор, высокопроизводительный вибрационный монитор
AKM390 трехосевой акселерометр - широко используемый датчик ускорения, разработанный и произведенный независимой компанией RION Technology, который может применяться для тестирования вибрации,Испытания воздействия и другие областиПродукт имеет аналоговый выход напряжения и может быть установлен с различными кодами адресов.который удобен для многоточечного измерения и анализа данныхAKM390 представляет собой монокристаллический кремниевый емкостной датчик. Он состоит из кремниевого чипа, обрабатываемого с помощью микромашины, низкомощного ASIC для регулировки сигнала,микропроцессор для хранения значений компенсацииЭтот продукт имеет низкое потребление энергии, прочную структуру и стабильную производительность после калибровки.Новая электронная конфигурация обеспечивает твердое питание для сброса и полную защиту от перенапряженияАкселерометры обладают характеристиками твердой структуры, низкого энергопотребления и отличной стабильности отклонений, чтобы обеспечить надежность выпуска продукции.
▶Функции продукта
▶Применение продукта
Спецификация
| АКМ390 | Параметр | Единица | |||||
| Диапазон измерения | ±2 | ±4 | ±8 | ± 10 | ± 20 | ±40 | g |
| Калибровка отклонений | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | Мг |
| Ось измерения | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | оси |
| Повторяемость включения/выключения питания | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg ((max) |
| Чувствительность (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| Температурный коэффициент отклонения | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Разрешение / порог (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| Нелинейность | <0.5 | <0.5 | <0.8 | < 1 | < 1 | < 1 | % FS ((max) |
| Частота ответа | 500 | 500 | 500 | 500 | 500 | 500 | Гц |
| Пропускная способность (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Гц |
| Чувствительность по перекрестной оси | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Соотношение чувствительности к боковым вибрациям | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Резонансная частота | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | кГц |
| Плотность шума | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0 G Выход 2,5 В | <0.01 | <0.01 | <0.01 | <0.008 | <0.008 | <0.008 | mV |
| Выходное напряжение | 0 ~ 5 В | ||||||
| Ввод (VDD _ VSS) | 9-36 VDC | ||||||
| Потребление операционного тока | < 60mA @ 12 VDC | ||||||
| Защита | IP67 | ||||||
| Материал | Алюминий аэрокосмический | ||||||
| Вес | Чистая масса продукта: ≤116 г, магнитная основа: ≤50 г | ||||||
| Размер |
Размер изделия: L36 × W32 × H24mm Размер основной пластины магнитной адсорбции: L36 × W32 × H8.1mm |
||||||
Размер
Электрическое соединение
| Функция цвета нитки | Красный | ЧЕРНЫЙ | Белый | ЗЕЛЕНЫЙ | Серое |
|
DC936V Положительный столб питания |
ГНД | Сигнал напряжения по оси X | Сигнал напряжения по оси Y |
Сигнал напряжения по оси Z |
ПРОДУКТОВОЕ МЕРЕНИЕ
