Детали продукта
Место происхождения: Китай
Фирменное наименование: RION
Сертификация: CE, ISO
Номер модели: ACA628T-3
Условия оплаты & доставки
Количество мин заказа: 1
Цена: 594 USD/pcs
Упаковывая детали: Коробка
Время доставки: 10 дней
Условия оплаты: T/T, PayPal
Поставка способности: 1000/month
Ряд измерения: |
2 ~ 30° |
Ось измерения: |
Одноосевой или двуосевой инклинометр |
Резолюция: |
0.0007° |
Смещение температуры: |
0.0005°/℃ |
долгосрочная стабильность: |
0.01°~0.04° |
Вес: |
235g |
Функция: |
точное измерение угла |
Ряд измерения: |
2 ~ 30° |
Ось измерения: |
Одноосевой или двуосевой инклинометр |
Резолюция: |
0.0007° |
Смещение температуры: |
0.0005°/℃ |
долгосрочная стабильность: |
0.01°~0.04° |
Вес: |
235g |
Функция: |
точное измерение угла |
Линейный датчик положения Угловое измерение уровня Точное измерение уровня датчик подземного бурения Позиция навигации

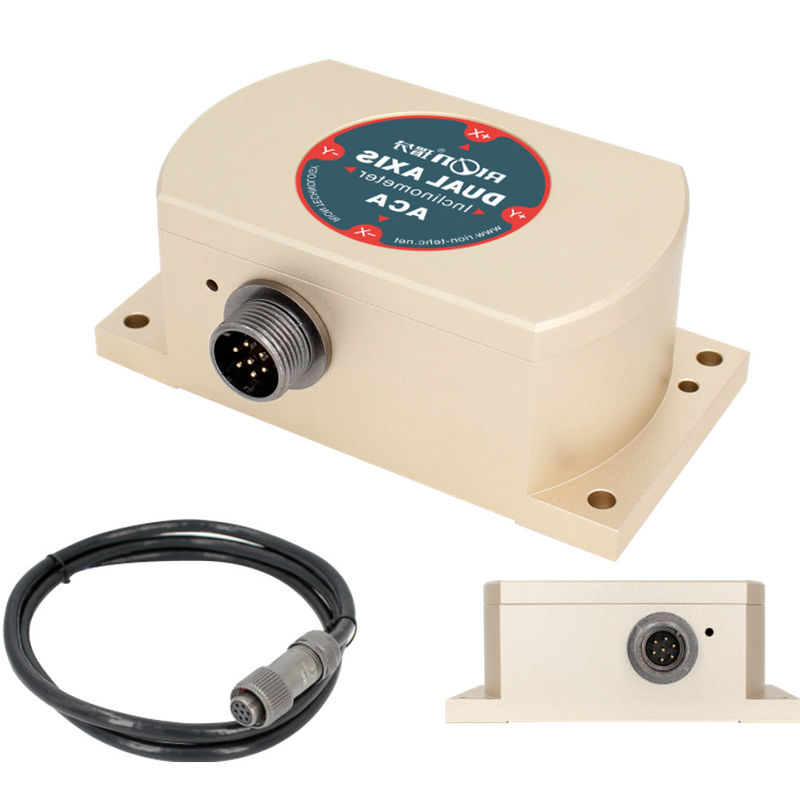

ACA618T/ACA628T-N представляет собой высокоточный одноосевой или двуосевой наклонник с полной температурной компенсацией и выходом тока.он использует высокоточный 24 битовый дифференциальный преобразователь A/D для обеспечения линейности текущего выхода продукта, поэтому пользователю не нужно делать коррекцию линейности. он стабилен, надежный и прост в использовании. Система интегрирует датчик температуры высокого разрешения, совместно работающий с MCU,вторичная компенсация температуры обработки, при котором полный температурный нулевой дрейф может быть достигнут при 0,0005°/°C, а точность при комнатной температуре может достигать 0,003° для небольшого диапазона измерений.он выходит на 4 ~ 20mA по сравнению с выходной напряжением, он может передавать на гораздо более большие расстояния, как 2 км. Особенность бесконтактной установки делает этот продукт совместимым для разных систем.Просто закрепите датчик на поверхности объекта, который будет измеряться с помощью винтовУдобно устанавливать, легко управлять, надежно противостоять помехам и вибрациям,имеет значительное преимущество по сравнению со своими коллегами.
▶ ТЕХНИЧЕСКАЯ ДАТА
| ACA618T/628T-N | Условия | Параметры | Единица | ||||
| Диапазон измерения | ± 10 | ± 30 | ± 60 | ± 90 | ° | ||
| Ось измерения | X / XY | X / XY | X / XY | X / XY | оси | ||
| Нулевой выход | 0° выход | 12 | 12 | 12 | 12 | mA | |
| Резолюция | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° | ||
| Точность измерения | Макс | Температура комнаты. | 0.003 | 0.01 | 0.02 | 0.03 | ° |
| RMSE | Температура комнаты. | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| Коэффициент температуры 0 | -40°85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| Коэффициент температуры чувствительности | -40°85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ppm/°C | |
| Сила вовремя | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| Частота ответа | 20 Гц | ||||||
| ЭМК | Согласно EN61000 и GBT17626 | ||||||
| MTBF | ≥98000 часов/часов | ||||||
| Сопротивление изоляции | ≥ 100 МΩ | ||||||
| Упорный | 100g@11ms,3 осевое направление (полусинусоид) | ||||||
| Противовибрация | 10 гм, 10 ‰ 1000 Гц | ||||||
| Степень защиты | IP67 | ||||||
| Кабели | Стандартная конфигурация: длина 2 м, износостойкость, высокая температура, экранированный кабель 7P * 6,8 мм авиационный разъем, вес кабеля ≤ 200 г | ||||||
| Вес | ≤ 260 г ((без кабеля)) | ||||||
▶ Электрическое соединение
| Функция Wire Color | Красный | Белый | ЗЕЛЕНЫЙ | ЧЕРНЫЙ | Серое |
|
DC11.5 ~ 36В Положительное питание |
Вне X Ось X Выходной ток |
NC |
ГНД Недостаточно питания |
Сигнал GND |
▶Применение
★ Автоматическое выравнивание машинных транспортных средств
★ обнаружение мостов и дамб
★ Положение лазерного оборудования
★ Контроль угла медицинских учреждений
★ Подпольная навигация позиции сверла
★ Правило разметки железных дорог, выравнивание разметки оборудования
★ Точный контроль уровня станка
★ Геологическое оборудование наклонного мониторинга
▶ Размер
Просто закрепите датчик на поверхности объекта для измерения с помощью винтов,и затем он автоматически рассчитывает угол наклона объектаУдобная в установке, простая в эксплуатации, устойчивая к помехам и вибрациям, имеет значительное преимущество перед аналогами.
