Мостовой медицинский монитор Вибрационный датчик
, Датчик вибрации 3 оси

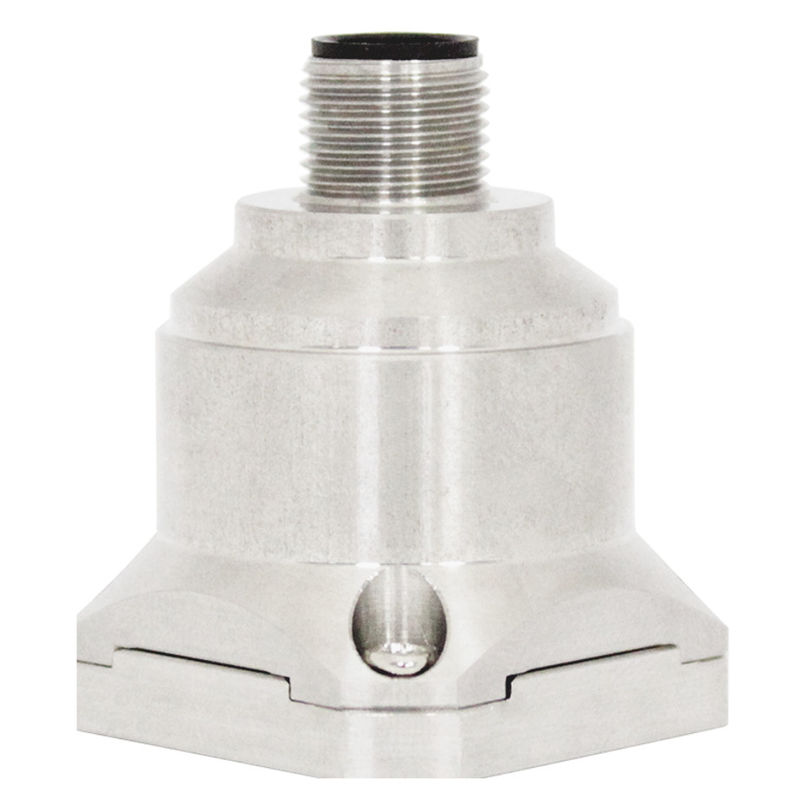

Датчик вибрации 3 оси для мостового мониторинга состояния
3-осевой вибрационный акселерометр для мониторинга состояния мостов
▶ ХАРАКТЕРИСТИКИ ПРОДУКТА
★ три оси (X,Y,Z)
★ выходное напряжение: 4-20 мА
★ источник питания: 9-36 В
★ защита от ударов: 2000 G
★ рабочая температура: -40°C ~ +85°C
★ температура хранения: -40°C ~ +85°C
★ размер: Д34.3×Ш34.3×В38.5 мм
★ вес: 73.5 г
★ отличная стабильность смещения
★ хорошие эксплуатационные характеристики в различных условиях (удары, вибрация и температура)
▶ ПРИМЕНЕНИЕ
★ регистрация аварий, мониторинг и прогнозирование усталости
★ ветрогенерация
★ мониторинг транспортных систем, анализ дорожного полотна и обнаружение неисправностей высокоскоростных железных дорог
★ крупногабаритное оборудование, двигатели
★ низкочастотная вибрация и автоматический мониторинг
★ медицинское оборудование
★ мосты
★ транспортные средства
★ дорожные катки
Трехосевой датчик вибрации AKF398 представляет собой датчик вибрации с выходным напряжением, независимо разработанный и произведенный, который может использоваться во многих областях, таких как тестирование вибрации и ударных нагрузок. Продукт использует аналоговый выход напряжения. AKF398 представляет собой емкостной датчик из монокристаллического кремния, состоящий из кремниевой пластины, обработанной микромеханикой, маломощного ASIC для регулировки сигнала, микропроцессора для хранения компенсационных значений и датчика температуры. Этот продукт отличается низким энергопотреблением, калибровкой, прочной конструкцией и стабильным выходом. Новая электронная конфигурация обеспечивает твердотельное питание для сброса и комплексную защиту от перенапряжения. Продукты отличаются прочной конструкцией, низким энергопотреблением, отличной стабильностью отклонения и т. д., что обеспечивает надежность выходных данных продукта.
Спецификации
| AKF398 |
ПАРАМЕТР |
ЕД. ИЗМ. |
| Диапазон |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Калибровка смещения |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
мг |
| Измеряемая ось |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
ось |
| Повторяемость включения/выключения питания |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
мг (макс.) |
| Чувствительность (± 10%) |
4 |
2 |
1 |
0.8 |
0.4 |
0.2 |
мА/г |
| Температурный коэффициент смещения |
0.01 |
0.01 |
0.01 |
0.05 |
0.05 |
0.05 |
%/℃ |
| Разрешение/порог (@ 1 Гц) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
мг (макс.) |
| Нелинейность |
<0.5 |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
% от полной шкалы (макс.) |
| Частотная характеристика |
500 |
500 |
500 |
500 |
500 |
500 |
Гц |
| Полоса пропускания (3 дБ) |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
Гц |
| Чувствительность к поперечной оси |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Соотношение чувствительности к боковой вибрации |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Резонансная частота |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
кГц |
| Плотность шума |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
μг/√Гц |
| Выход 0g 12 мА |
<0.005 |
<0.005 |
<0.005 |
<0.003 |
<0.003 |
<0.003 |
мА |
| Выходной ток |
4~20 мА |
| Надежность |
MIL-HDBK-217, класс два |
| Ударопрочность |
100g@11ms, 3 оси (полусинусоида) |
| Время восстановления |
<1 мс (1000g, 1/2 синусоиды 1 мс, удар действует по оси i) |
| Вибрация |
20g RMS, 20~2000 Гц (случайный шум, o, p, i по каждой оси в течение 30 минут) |
| Вход (VDD_VSS) |
9~36 В постоянного тока |
| Потребление тока при работе |
<60 мА @ 12 В постоянного тока |
| Разъем |
Промышленный стандартный разъем M12 |
| Степень защиты |
IP67 |
| Вес |
Вес нетто продукта: 82 г, магнитное основание: 48 г, L-образная переходная пластина: 20 г |
| Размеры |
Размер продукта: 34.3*34.3*38.5 мм
Размер магнитного адсорбционного основания: 34.23*34.23*6 мм
Размер L-образной переходной пластины: 36*44*15 мм
|
▶ ПОДКЛЮЧЕНИЕ
| Цвет Функция |
ЧЕРНЫЙ |
БЕЛЫЙ |
СИНИЙ |
КОРИЧНЕВЫЙ |
ОЛИВКОВЫЙ |
| Питание GND |
Токовый сигнал оси X |
Токовый сигнал оси Y |
Vcc 9～36 В
Положительный полюс источника питания
|
Токовый сигнал оси Z |
