Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: RION
Сертификация: CE, ISO
Номер модели: AKF398-10
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $235.00/Pieces
Упаковывая детали: датчик в каждой внутренней коробке, 50pcs/ctn вибрации 1pcs
Время доставки: 7 дней для образцов
Условия оплаты: T/T, PayPal
Поставка способности: 3000 ПК/месяц
Имя: |
vibratory датчик |
Выпуск: |
4 ~ 20 мА |
Повторяемость включения/выключения питания: |
< 2 мг |
Нелинейность: |
<0> |
Ширина полосы частот (3DB): |
500Hz |
Плотность шума: |
21 мкг/√Гц |
Имя: |
vibratory датчик |
Выпуск: |
4 ~ 20 мА |
Повторяемость включения/выключения питания: |
< 2 мг |
Нелинейность: |
<0> |
Ширина полосы частот (3DB): |
500Hz |
Плотность шума: |
21 мкг/√Гц |

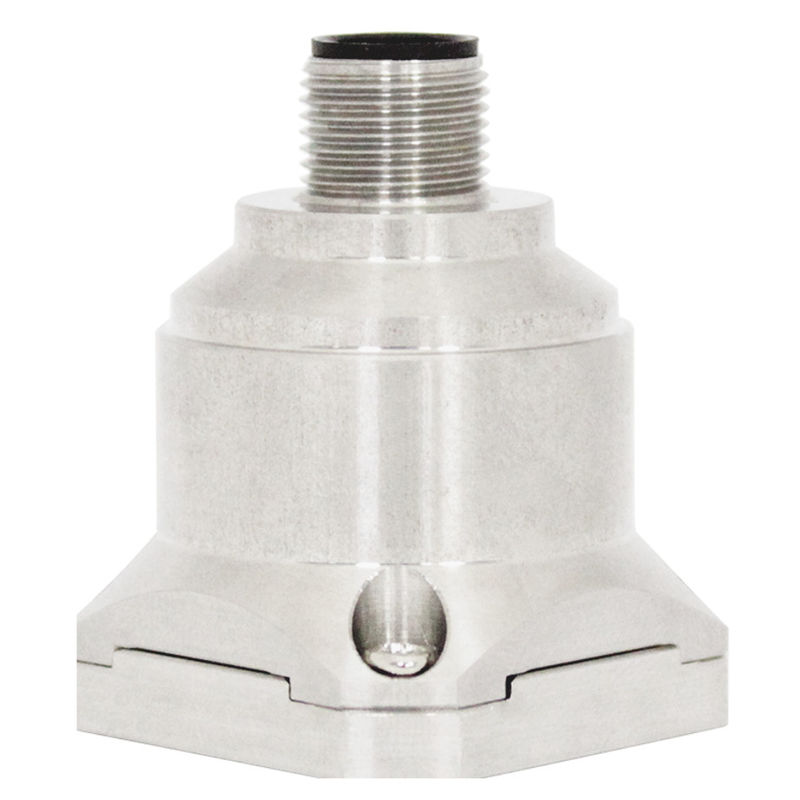

Вибрационный акселерометр 3 оси для мониторинга состояния моста
▶ СТРАНИЦЫ ПРОДУКТА
★ три оси (X,Y,Z)
★ выходное напряжение: 4-20mA
★ питание:9-36В
★ противоударный: 2000G
★ рабочая температура: -40°C ~ +85°C
★ температура хранения: -40°C ~ +85°C
★ размеры: L34.3×W34.3×H38.5mm
★ вес: 73,5 г
★ отличная стабильность предвзятости
★ Хорошая экологическая эффективность (влияние, вибрация и температура)
▶ ОТВЕТ
★ Регистр аварий, мониторинг и прогнозирование усталости
★ Производство ветровой энергии
★ мониторинг системы движения, анализ дорожного полотна и обнаружение неисправностей на высокоскоростных железных дорогах
★ Большие машины, двигатели
★ Низкочастотные вибрации и автоматический мониторинг
★ Медицинское оборудование
★ Мост
★ Транспортное средство
★ Дорожный ролик
Трехосный акселерометр AKF398 - это акселерометр выходного типа напряжения, независимо разработанный и произведенный RION Technology,который может быть использован во многих областях, таких как вибрационные испытания и испытания на ударПродукт использует аналоговый выход напряжения, различные коды адресов могут быть установлены, и несколько датчиков подключены в серии на большие расстояния,который удобен для многоточечного измерения и анализа данных. AKF398 представляет собой однокристаллический силиконовый емкостной датчик, который состоит из силиконового чипа, обрабатываемого ми-кро-машинами, низкомощного ASIC для регулирования сигнала,микропроцессор для хранения компенсационных значенийЭтот продукт имеет низкое потребление энергии, калиброванную, прочную конструкцию и стабильную производительность.Новая электронная конфигурация обеспечивает питание в твердом состоянии для сброса и всеобъемлющей защиты от перенапряженияПродукция обладает характеристиками прочной структуры, низкого потребления энергии, отличной стабильности отклонений и т. д., обеспечивающей надежность выпускаемой продукции.
Спецификации
| AKF398 | Параметр | ЕДИНСТВО | |||||
| Диапазон | ±2 | ±4 | ±8 | ± 10 | ± 20 | ±40 | g |
| Калибровка отклонений | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | Мг |
| Измерение оси | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | оси |
| Повторяемость включения/выключения питания | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg ((max) |
| Чувствительность (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| Коэффициент температуры отклонения | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Разрешение / порог (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| Нелинейность | <0.5 | <0.5 | <0.8 | < 1 | < 1 | < 1 | % FS ((max) |
| Ответ на частоту | 500 | 500 | 500 | 500 | 500 | 500 | Гц |
| Пропускная способность (3Db) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Гц |
| Чувствительность по перекрестной оси | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Соотношение чувствительности к боковым вибрациям | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Резонансная частота | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | кГц |
| плотность шума | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g выход 12mA | <0.005 | <0.005 | <0.005 | <0.003 | <0.003 | <0.003 | mA |
| Выходной ток | 4 ~ 20 мА | ||||||
| Надежность | MIL-HDBK-217, второй класс. | ||||||
| Устойчивость к ударам | 100g@11ms,3 Осиевое направление (половина синусоида) | ||||||
| Время восстановления | <1ms(1000g, 1/2 sin 1ms, удар действует на I оси) | ||||||
| Вибрация | 20g Rms, 20~2000Hz (случайный шум,o,p,i на одну ось за 30 минут действия) | ||||||
| Ввод (ВДД_ВСС) | 9 ~ 36 VDC | ||||||
| Потребление текущего тока | < 60mA @ 12 VDC | ||||||
| Коннектор | Промышленный стандартный разъем M12 | ||||||
| Степень защиты | IP67 | ||||||
| Вес | Чистая масса продукта: 82 г, магнитная основа: 48 г, L-образная пластина адаптера 20 г | ||||||
| Размер |
Размер изделия: 34,3*34,3*38,5 мм Размер основания магнитной адсорбции: 34,23*34,23*6 мм Размер L-образной пластинки адаптера: 36*44*15 мм |
||||||
▶Соединение
| Функция цвета | ЧЕРНЫЙ | Белый | Синий | БРАУНЫЙ | ОЛИВИН |
| Мощность GND | Сигнал тока по оси X | Сигнал тока по оси Y |
Vcc 9 ≈ 36 В Положительный столб питания |
Сигнал тока по оси Z |
