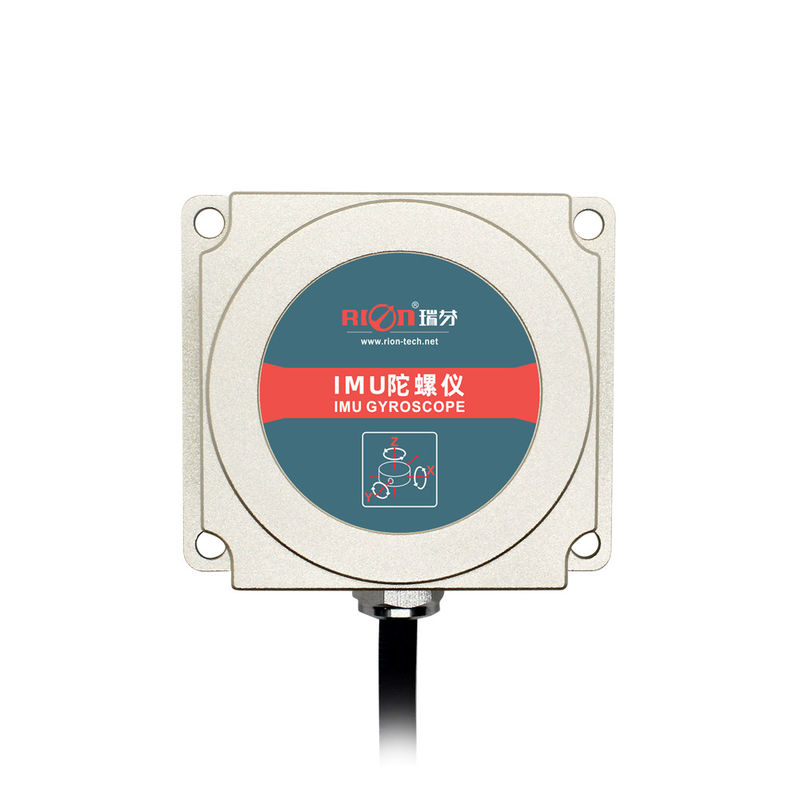

Гироскоп тарифа Mems оси датчика 9 угла курса по гирокомпасу
Особенность
Азимут ★ горизонтальные и выход угла ориентации
Выход в реальном времени скорости изменения пеленга ★
Длинная жизнь ★ и сильная стабильность
Ускорение оси ★ переднее
Дизайн ★ компактный и облегченный
★ совсем полупроводниковое
Электропитание ★ DC9~36V
Легковес ★
Применение
★ автоматизировало земледелие точности ★ сельскохозяйственной техники
Машина сельского хозяйства ★ жаток комбинации ★
ХАРАКТЕР ПРОДУКЦИИ
TL725D волчок IMU специализированный в навигации для управлять аграрного корабля автоматический. С волчком встроенной промышленн-степени трехосным и трехосным акселерометром, TL725D может все еще вывести наружу ровные данные по ориентации под высокими условиями труда вибрации. Превращенный основанный на платформе измерения MEMS инерциальной и динамическом алгоритме скорости изменения пеленга волчка, оно ориентации выводит наружу динамический угол наклонения, горизонтальный угол азимута, трехосная скорость изменения пеленга, трехосное ускорение и вперед осевые данные по ускорения тела в реальное временя. оно также может обратная связь считая выход в реальное временя выходом одно-оси Z-оси объединенным, позволяя колесам корабля передним повернул точно. TL725D специально приложено для автоматической сельскохозяйственной техники направляя уточнить и эффективной деятельности. Непременный компонент сельскохозяйственной техники нового поколения.
СПЕЦИФИКАЦИИ
| TL725D | ПАРАМЕТРЫ | |
| Трехосная ориентация | Азимут ±180°, крен angle±180°, тангаж angle±90 | |
| Ширина полосы частот | >100Hz | |
| Разрешение | 0.01° | |
| Нелинейный | 0,1% из FS | |
| Трехосный волчок | Ряд гироскопа | 250°/s |
| Косой mg нестабильности (allan) | 4.5°/h | |
| Коэффициент m/s/sqrt метода случайного блуждания угла (h) (allan) | 0.25°/sqrt (h) | |
| Косой mg стабильности (среднее 10s) | 8.5°/h | |
| Трехосное ускорение | Ряд | ±4g |
| Разрешение | 0.001g | |
| Точность | 1mg | |
| Косое instability°/h (allan) | 0.05mg | |
| Коэффициент m/s/sqrt метода случайного блуждания скорости (h) (allan) | 0.015m/s/sqrt (h) | |
| Косое stability°/h (среднее 10s) | 0.15mg | |
| Время запуска | 500ms | |
| Ввод напряжения | +9~36V | |
| Настоящий | 35mA (12V) | |
| Работая temp. | -40 | +80℃ | |
| Temp хранения. | -40 | +85℃ | |
| Вибрация | 5g~10g | |
| Удар | 200g pk, 2ms, синус ½ | |
| Срок пригодности | 10 год | |
| Частота выхода | 5Hz/15Hz/25Hz/35Hz/50Hz/100Hz/200Hz Settable | |
| Выходной сигнал | RS232/RS485/(опционный) | |
| MTBF | Часы ≥50000/времена | |
| Сопротивление изоляции | ≥100MΩ | |
| Противоударный | 100g@11ms, осевое направление 3 (половина Sinusoid) | |
| Анти--вибрация | 10grms, 10~1000Hz | |
| Ранг защиты | IP67 | |
| Кабель | Стандарт провод экрана штыря 1 m 4 | |
| Вес | ≤160g (включая кабель в 1 метр) | |
