★ Входное напряжение широкой напряженности 9 ~ 6 В постоянного тока
★ Работа при широкой температуре -40~+ 85°C
★ Разрешение 0,01°
★ Уровень защиты IP67
★ Высокая антивибрационная производительность > 2000 г
★ Размер: L72×W47×H22.5mm
▶ Применение продукта
★ Мониторинг железнодорожных локомотивов
★ оборудование для бурения нефти
★ Применение для подъема труб с щитом
★ Контроль наклона геологического оборудования
★ Подземная навигация на буровой установке
★ Измерение навигационного положения судна
★ Применение для подъема труб с щитом
★ Спутниковая связь: обнаружение положения транспортного средства
★ Измерение ориентации на основе угла наклона
★ Измерение наклона различных инженерных машин
▶ ОПИСАНИЕ ПРОДУКТА

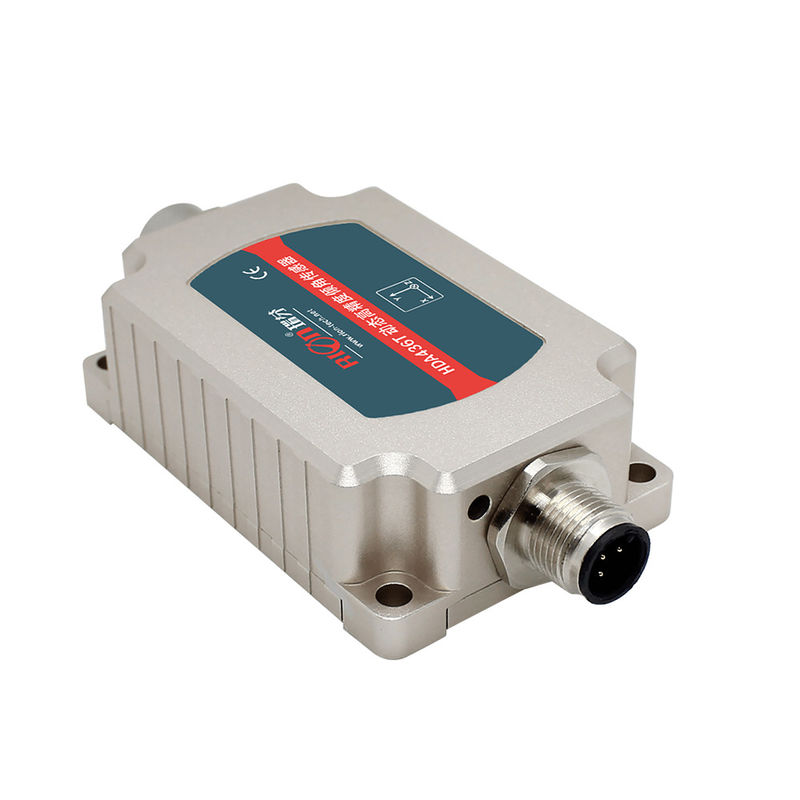

HDA436T, цифровой динамический датчик наклона MEMS нового поколения, выпущенный RION Technology. Он может измерять параметры положения движущегося носителя,и подходит для измерения угла наклона при движении или вибрации.
HDA436T имеет встроенный высокоточный датчик ускорения и гиросинтеза и интегрирует алгоритм фильтра Carman, который может измерять данные движения носителя в режиме реального времени при движении или вибрации.Режимы выхода сигнала, такие как RS485 / RS232 / TTL, являются необязательными., и масштабируемость сильна.
Этот продукт использует принцип измерения без контакта, который может выводить текущее положение и наклон в режиме реального времени.Он прост в использовании и не требует восстановления относительных изменений двух поверхностей.
Технические данные
HDA436T
Условия
ИНДЕКС
Диапазон измерения
-
Прокат ±180°, наклон ±90°, азимут ±180°
(начальное значение при выключении 0°)
Ось измерения
-
ось X / ось Y / ось Z
Резолюция
-
00,01°
Статическая точность
@25°C
± 0,05°
Динамическая точность (RMS)
@25°C
± 0,1°
Гиро
диапазон
-
± 250°/с
Стабильность непредвзятости (среднее значение 10 с)
-
80,5°/ч
Нестабильность с нулевой предвзятостью ((аллан)
-
40,5°/ч
Коэффициент угловой случайной прогулки ((аллан)
-
0.25°/кв.м)
Ускорение
диапазон
-
± 8 г
Устойчивость к предвзятости (среднее значение 10s)
-
00,02 мг
Нестабильность предвзятости
-
00,005 мг
Коэффициент скорости случайного ходьбы ((аллан)
-
00,005 м/с/квт ((h)
Коэффициент температуры нулевой точки
-40°85°C
± 0,01°/°C
Коэффициент температуры чувствительности
-40°85°C
≤ 100 ppm/°C
Время запуска
1S
Время ответа
0.01S
Выходной сигнал
RS485/RS232/TTL
Электромагнитная совместимость
Согласно EN61000 и GBT17626
MTBF
≥ 98000 часов / час
Сопротивление изоляции
≥ 100 Мегом
Устойчивость к ударам
100 g @ 11 ms,3 осевое направление (полусинусоид)
Противовибрация
10 гм, 10 ‰ 1000 Гц
Уровень водонепроницаемости
IP67
Кабель
Стандартный без проводки, дополнительный 2м M12 авиационный розетка с ПВХ без экрана кабеля
