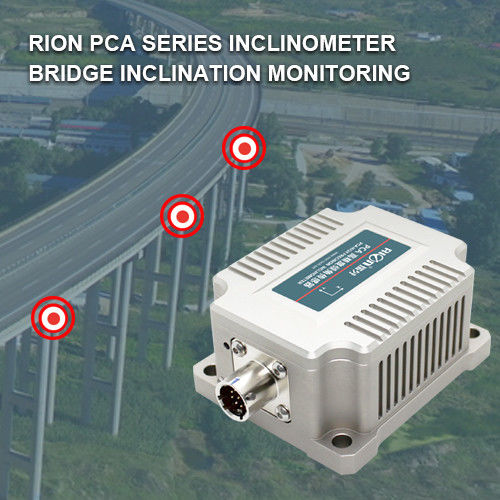

Уклон наклона моста обнаруживает датчик, датчик монитора безопасности уклона наклона моста, многофункциональный датчик угла
▶ОСНОВНЫЕ ОСОБЕННОСТИ
Измерение угла наклона ★ двухосное
★ выстраивает в ряд ±1~±60° опционное
Опционное ★ горизонтальное/вертикальное
Входной сигнал напряжения тока DC 9~36V ★ широкий
Деятельность -40~+85℃ температуры ★ широкая
Разрешение 0.0005° ★
Ранг предохранения от ★ IP67
Размер ★: L82×W70×H42mm
★ вывело наружу режим CAN2.0A
▶ПРИМЕНЕНИЕ
Контроль энергии ветра ★
Контроль моста и запруды ★
Контроль старинного здания ★
Контроль рельсового пути ★ высокоскоростной
Корабли спутниковой связи ★ земные
Правитель датчика ★ железнодорожный и выравнивать датчика
Корабль спутниковой связи ★
Контроль наклона оборудования ★ геологохимический
★ проектируя выравнивать корабля
▶МЕРА ПРЕДОСТОРОЖНОСТИ УСТАНОВКИ
Пожалуйста установите датчик наклона согласно правильному методу. Неправильная установка причинит ошибки измерения. Особое внимание оплаты до одна «поверхность» и 2 «линия»:
1) Поверхность установки датчика и поверхность, который нужно измерить необходимо исправить плотно, плоский и стабилизированный, если поверхность установки невыдержанность, то она причинит ошибку угла.
2) Ось датчика и ось, который нужно измерить должны быть параллельны, и должно быть никакой угол между 2 осями как возможный.
| PCA826T | УСЛОВИЕ | ПАРАМЕТРЫ | БЛОК | |||
| Ряд измерения | ±5 | ±10 | ±30 | ±60 | ° | |
| Ось измерения | XY | XY | XY | XY | ||
| Разрешение | 0,0005 | 0,0005 | 0,0005 | 0,0005 | ° | |
| Точность измерения | @25℃ | 0,001 | 0,002 | 0,003 | 0,005 | ° |
| Долгосрочная стабильность | 0,02 | 0,02 | 0,03 | 0,04 | ° | |
| Нул коэффициентов temp | -40~85℃ | 0,0002 | 0,0002 | 0,0002 | 0,0002 | °/℃ |
| Коэффициент temp чувствительности | -40~85℃ | ≤50 | ≤50 | ≤50 | ≤50 | ppm/℃ |
| Сила в срок | <0> | <0> | <0> | <0> | S | |
| Частота ответа | 0,04 | 0,04 | 0,04 | 0,04 | S | |
| Тариф выхода | 5Hz, 10Hz, 25Hz, 35Hz, 50Hz, 100Hz. Может быть набор | |||||
| Выходной сигнал | RS485/RS422 опционное | |||||
| EMC | Согласно EN61000 и GBT17626 | |||||
| MTBF | ≥50000 час/время | |||||
| Сопротивление изоляции | ≥100 MΩ | |||||
| Противоударный | 100g@11ms, осевое направление 3 (половина Sinusoid) | |||||
| Анти--вибрация | 10grms, 10~1000Hz | |||||
| Ранг защиты | IP67 | |||||
| Кабели | Стандартная конфигурация 1 метр, износоустойчивая, широкая температура, защищаемый кабель, соединитель авиации mm | |||||
| Вес | 385g (исключите кабель) | |||||
Определение проводки КОНСЕРВНОЙ БАНКИ (определение проводки 7-core)
| Линия функция цвета | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 |
| DC9~36V | GND | CAN_L | CAN_H | Земля сигнала | Польза фабрики | Польза фабрики |
