Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: RION
Сертификация: CE, ISO
Номер модели: AKM390
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $235.00/Pieces
Упаковывая детали: датчик в каждой внутренней коробке, 50pcs/ctn вибрации 1pcs
Время доставки: 7 дней для образцов
Условия оплаты: T/T, PAYPAL
Поставка способности: 3000 ПК/месяц
Имя: |
vibratory датчик |
Выпуск: |
0~5V |
Тарировка отступления: |
<1mg> |
Чувствительность (± 10%): |
1250 мв/г |
Нелинейность: |
<0> |
Ширина полосы частот (3DB): |
1000 Гц |
Имя: |
vibratory датчик |
Выпуск: |
0~5V |
Тарировка отступления: |
<1mg> |
Чувствительность (± 10%): |
1250 мв/г |
Нелинейность: |
<0> |
Ширина полосы частот (3DB): |
1000 Гц |

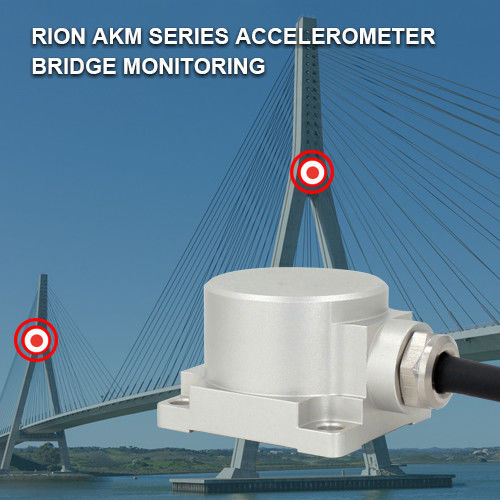

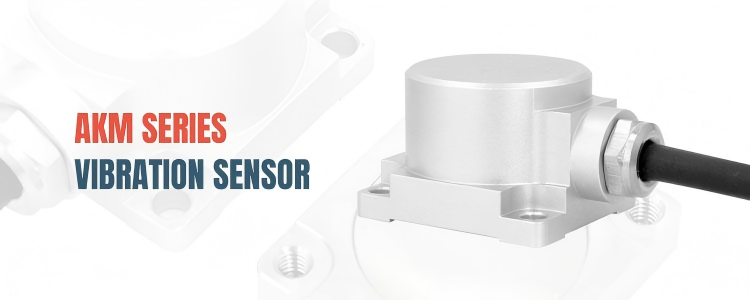

датчик обнаружения ускорения для моста, датчик испытания вибрации в трех направлениях
▶Функции продукта
★ Три оси (X, Y, Z)
★ Выходное напряжение: 0 ~ 5В
★ Напряжение питания: 9 ~ 36V
★ Ударная стойкость: 2000G
★ Рабочая температура: -40 ° C ~ + 85 ° C
★ Температура хранения: -40 ° C ~ + 85 ° C
★ Отличная устойчивость к отклонениям, хорошие характеристики окружающей среды (удар, вибрация и температура)
▶Применение продукта
★ Мост
★ Автомобили
★ Ролик
★ Энергия ветра
★ Медицинское оборудование
★ Большие машины и двигатели
★ Низкочастотные вибрации и автоматический мониторинг
★ Регистрация аварий, мониторинг и прогнозирование усталости
★ Контроль системы движения, анализ подземных слоев и обнаружение неисправностей на высокоскоростных железных дорогах
Спецификация
| АКМ390 | Параметр | Единица | |||||
| Диапазон измерения | ±2 | ±4 | ±8 | ± 10 | ± 20 | ±40 | g |
| Калибровка отклонений | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | Мг |
| Ось измерения | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | оси |
| Повторяемость включения/выключения питания | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg ((max) |
| Чувствительность (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| Температурный коэффициент отклонения | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Разрешение / порог (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| Нелинейность | <0.5 | <0.5 | <0.8 | < 1 | < 1 | < 1 | % FS ((max) |
| Частота ответа | 500 | 500 | 500 | 500 | 500 | 500 | Гц |
| Пропускная способность (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Гц |
| Чувствительность по перекрестной оси | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Соотношение чувствительности к боковым вибрациям | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Резонансная частота | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | кГц |
| Плотность шума | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0 G Выход 2,5 В | <0.01 | <0.01 | <0.01 | <0.008 | <0.008 | <0.008 | mV |
| Выходное напряжение | 0 ~ 5 В | ||||||
| Надежность | MIL-HDBK-217, класс II | ||||||
| Устойчивость к ударам | 100 г @ 11 мс, триаксиальная (полусинусная волна) | ||||||
| Время восстановления | < 1 мс (1000 г, 1/2 синус 1 мс, воздействие на ось i) | ||||||
| Вибрация | 20 g RMS, 20-2000 Hz (случайный шум, o, p, I 30 мин на ось) | ||||||
| Ввод (VDD _ VSS) | 9-36 VDC | ||||||
| Потребление операционного тока | < 60mA @ 12 VDC | ||||||
| Защита | IP67 | ||||||
| Материал | Алюминий аэрокосмический | ||||||
| Вес | Чистая масса продукта: ≤116 г, магнитная основа: ≤50 г | ||||||
| Размер |
Размер изделия: L36 × W32 × H24mm Размер основной пластины магнитной адсорбции: L36 × W32 × H7mm |
||||||
▶Соединение
| Функция цвета нитки | Красный | ЧЕРНЫЙ | Белый | ЗЕЛЕНЫЙ | Серое |
|
DC936V Положительный столб питания |
ГНД | Сигнал напряжения по оси X | Сигнал напряжения по оси Y | Сигнал напряжения по оси Z |
