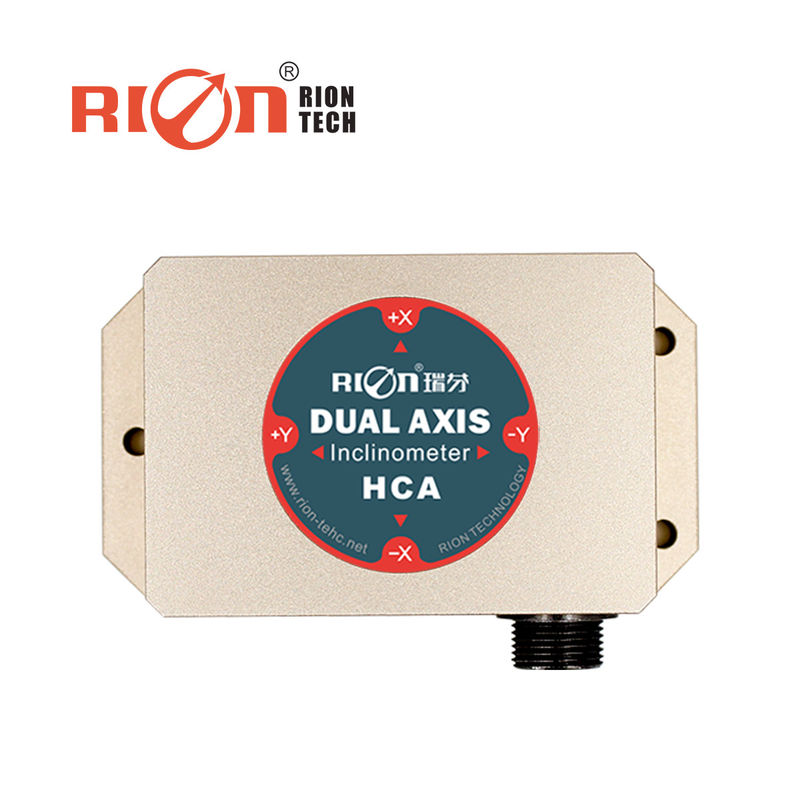

HCA520 Двойная ось MEMS линейность наклонный датчик инклинометр для дамбы
HCA520 Двойной оси MEMS линейность наклонный датчик инклинометр для дамбы
Общее описание
HCA510T/HCA520T-N представляет собой высокоточный аналоговый датчик наклона напряжения на одной / двойной оси.Это один из немногих высокоточных инклинометров в КитаеЕго функция в основном используется для измерения наклона объекта на основе горизонтальной плоскости.
Встроенный микро твердый маятник, измеряющий изменения статического гравитационного поля, затем преобразующий в изменение наклона изменения в режиме выходного напряжения (0-5В).Дифференциальный цифрово-аналоговый преобразователь высокого разрешения для внутреннего использования, с помощью внутренней системы MCU вторичной линейности и коррекции температуры, покупателю не нужно делать вторичную коррекцию линейности,Тем временем также уменьшение ошибки, вызванной изменениями окружающей среды на точность продукта.
Этот продукт использует принцип бесконтактного измерения, может в режиме реального времени выводить текущую наклонность положения,просто в использовании, и нет необходимости извлекать относительную измененную поверхность для установки.Последнее производство высокотехнологичных MEMS, высокая точность, небольшие размеры, сильное сопротивление внешним электромагнитным помехам, способность противостоять ударам и вибрациям.Положение измерения платформы!
▶Технические данные
| HCA520T |
Условия |
Параметры |
ЕДИНСТВО |
| Диапазон измерения |
|
± 10 |
± 30 |
° |
| Нулевой выход |
0° выход |
2.5 |
2.5 |
V |
| Ось измерения |
|
X / XY |
X / XY |
AXIS |
| Резолюция |
|
0.001 |
0.001 |
° |
| Точность измерения |
@25°C |
0.005 |
0.01 |
° |
| Коэффициент температуры 0 |
-40°85°C |
±0.0005 |
±0.0008 |
°/°C |
| Коэффициент чувствительности температуры |
-40°85°C |
≤ 100 |
≤ 100 |
ppm/°C |
| Сила вовремя |
|
0.5 |
0.5 |
S |
| Время ответа |
|
0.02 |
0.02 |
с |
| Частота ответа |
20 Гц |
| выходный сигнал |
0 ~ 5 В |
| ЭМК |
Согласно EN61000 и GBT17626 |
| MTBF |
≥50000 часов/часов |
| Сопротивление изоляции |
≥ 100 МΩ |
| Упорный |
100g@11ms,3 Осиевое направление (половина синусоида) |
| Противовибрация |
10 гм, 10 ‰ 1000 Гц |
| Степень защиты |
IP67 |
| Кабели |
Стандартная длина 1 метр, износостойкость, широкая температура, защищенный кабель 4 * 0,4 мм2авиационный разъем |
| Вес |
190 г ((без кабеля) |
* В данном параметре перечислены только серии ± 10 °, ± 30 ° для справки.
▶СТРАНИЦЫ
★ Измерение наклона одной / двух осей
★ Диапазон ± 1 ± 90° необязателен
★ Точность: см. технические данные
★ Широковольтный вход 936V
★ Выходной режим 0 ̊5В
★ Работа при широкой температуре -40 °C+ 85 °C
★ защита IP67
★ Высокая сопротивляемость вибрациям> 2000 г
★ Высокое разрешение 0,001 °
★ Малый размер L90 × W59 × H34mm
▶Применение
★ Уравнение оборудования транспортного средства
★ Контроль мостов и дамб
★ Защита безопасности платформы на большой высоте
★ Управление углом медицинского оборудования
★ навигация по положению на подземной буровой установке
★ Уравнение колеи и колеи железной дороги
★ Измерение направления на основе угла наклона
★ Контроль наклона геологического оборудования
★ Горные машины, оборудование для бурения нефти
★ Контроль уровня оборудования
★ Контроль выравнивания, контроль кривой
★ Измерение угла наклона направленной антенны спутниковой связи
Электрическое соединение
Кабельное соединение на одной оси
| Функция Wire Color |
Красный |
Белый |
ЗЕЛЕНЫЙ |
ЧЕРНЫЙ |
Серое |
|
DC9~36В
Положительное питание
|
Вне X
Выходное напряжение оси X
|
NC |
ГНД
Сила отрицательная
|
Сигнальная земля |
