Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: Rion
Сертификация: CE, ISO
Номер модели: TL740
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $235/Pieces
Упаковывая детали: 1pcs/box с внутренностью губки, 100pcs/ctn
Время доставки: 7 дней для образцов
Условия оплаты: T/T, PayPal
Поставка способности: 3000 часть/частей в Месяц
Напряжение - питание: |
9-36В |
Тип выхода: |
Цифровые |
Операционная температура: |
-40 ~ +85 |
Диапазон измерения: |
0-360 |
Интерфейс: |
RS-232/485 |
Положение: |
Датчик курса по гирокомпасу |
Вес: |
160g |
Коннектор: |
RS232/RS485 |
Силовое питание: |
9~36v |
MTBF: |
>50000 часы/времен |
Точка измерения азимута: |
0.1deg |
Резолюция: |
0.01deg |
Напряжение - питание: |
9-36В |
Тип выхода: |
Цифровые |
Операционная температура: |
-40 ~ +85 |
Диапазон измерения: |
0-360 |
Интерфейс: |
RS-232/485 |
Положение: |
Датчик курса по гирокомпасу |
Вес: |
160g |
Коннектор: |
RS232/RS485 |
Силовое питание: |
9~36v |
MTBF: |
>50000 часы/времен |
Точка измерения азимута: |
0.1deg |
Резолюция: |
0.01deg |

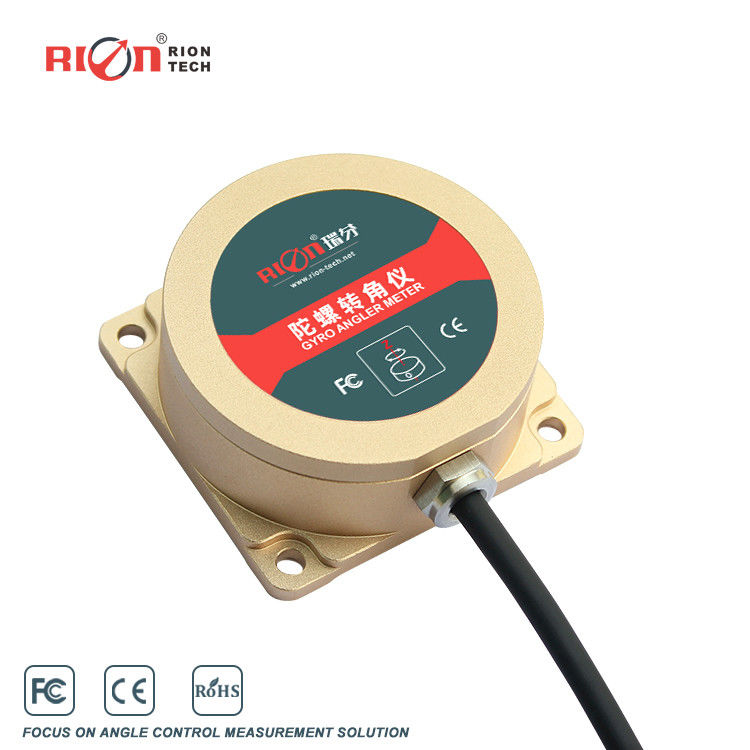

TL740D 9 оси MEMS гироскопный датчик IP67 Автоматическое наблюдение за сопротивлением вибрации
Ключевые особенности
TL740D - это новый горизонтальный азимут компании RION-TECH угловой гиросенсор, основанный на новейшей платформе измерения инерции MEMS, с помощью динамического алгоритма положения для угловой скорости гироскопа,Он может одновременно выводить угол азимута носителя.Продукт внутренней интегрированной RION-TECH патентный инерциальный навигационный алгоритм, через модель слияния данных угла положения, может решить гиро короткое время дрейф проблемы в максимально возможной степени.
Этот продукт специально используется для роботизированного автомобиля, ориентации азимута транспортного средства AGV, управления положением и других связанных приложений.вместо традиционного робота-транспортного средства магнитные штрихи руководства недостатки, без необходимости на сайте расположения магнитной полосы, является необходимым навигационным компонентом для следующего поколения роботизированного автомобиля автоматического отслеживания и вождения.
| TL740D | Параметры |
| Диапазон измерений | Угол азимута (± 180°) |
| Пропускная способность | > 100 Гц |
| Резолюция | 00,01° |
| Точность азимута | < 0,1°/мин |
| точность позиции | < 2 мм/м (преобразовано из точности угла) |
| Нелинейный | 00,1% от ФС |
| Максимальная скорость угла | 150°/с |
| Диапазон акселерометра | ±4 г |
| Ускоренные результаты | 0.001г |
| Точность ускорителя | 5 мг |
| Время начала | 5s (статика) |
| Входное напряжение | +9V~36V |
| Текущий | 60mA ((12V) |
| Рабочий временный. | -40 ~ +85°C |
| Температура хранения. | -40 ~ +85°C |
| Вибрация | 5 г ~ 10 г |
| Влияние | 200 грамм pk, 2 мс, 1/2 синус |
| Трудовая жизнь | 10 лет |
| Коэффициент выработки | 5Гц / 15Гц / 25Гц / 50Гц / 100Гц Можно установить |
| Выходной сигнал | RS232 / RS485 / TTL (необязательно) |
| MTBF | ≥ 50000 часов /часов |
| Сопротивление изоляции | ≥ 100 Мегом |
| Устойчивость к ударам | 100g@11ms,3 Осиевое направление (половина синусоида) |
| Противовибрация | 10 гм, 10 ‰ 1000 Гц |
| Защита | IP67 |
| Вес | 130 г ((без кабеля) |
Сравнение инерциальной навигации из оптического волокна и TL740D:
Сравнение ------ - 5 минутные данные угла движения транспортного средства
TL740D Динамический относительный азимут/угол запястья:
TL740D Динамический относительный азимут/угол запястья:
TL740D фиксируется на конвейерной ленте. Скорость конвейера составляет около 0,03 м / с. Во время конвейера возникает небольшое дрожь.Процесс примерно прямой и длина около 10 метровКак показано на рисунке 2 (а), угол пика и пикового азимута составляет 0,48 °, а максимальное значение - 0,06 °, минимальное значение - 0,42 °, среднее значение ошибки - 0,26 °, а динамическая точность - 0 °..146 ° (1σ); как показано на рисунке 2 (b), угол азимута от пика до пика равен 0,73 °, максимальное значение - 0,01 °, минимальное значение - 0,74 °, средняя погрешность - 0,4316 °,и динамическая точность равна 0.2082 ° (1σ);
Подводя итог:
TL740D с статической точностью: 0,0447 ° (1σ); динамической точностью: 0,1771 ° (1σ)
