Система безопасности автомобилей ММЭМС Гироскоп Сенсор Динамический алгоритм поведения Инерциальная навигация БПЛА
TL740D угловой гиро датчик для AGV датчика угла для...
▶Ключевые особенности
★ относительный угол направления выхода
★ Сильное сопротивление вибрациям
★ Легкий вес
★ Долгая жизнь, сильная стабильность
★ Эффективность
★ Все твердое состояние
★ компактный и легкий дизайн
★ Выход RS232/RS485/TTL необязателен
★ DC9~36V питание
▶Применение
★ грузовик AGV
★ Навигация автомобиля
★ 3D виртуальная реальность
★ Стабильность платформы
★ Система безопасности автомобиля
★ БПЛА / робот
★ оборудование для спутниковой антенны на турке
★ Промышленный контроль
▶Общее описание

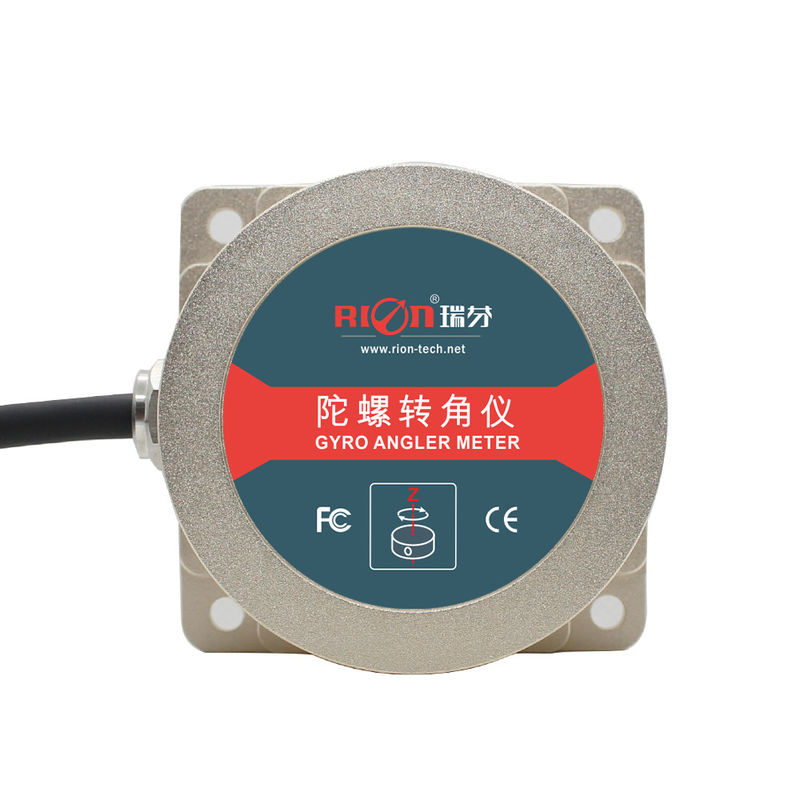

TL740D - это недавно разработанный RION-TECH горизонтальный относительно направленный угловой гиросенсор, основанный на новейшей платформе измерения инерции MEMS,с помощью алгоритма динамического положения для угловой скорости гироскопа , он может одновременно выводить относительный угол направления носителя.может решить проблему гироскопического дрейфа в кратчайшие сроки..
Этот продукт специально используется для автомобилей-роботов, AVG ориентации относительного курса транспортного средства, управления положением и других сопутствующих приложений БПЛА,вместо традиционного робота-транспортного средства магнитные штрихи руководства недостатки, без необходимости на сайте расположения магнитной полосы, является необходимым навигационными компонентами для следующего поколения роботизированного транспортного средства автоматического отслеживания и вождения.
▶Спецификации
TL740D | Параметры |
Диапазон измерений | относительное направление Угол (± 180°) |
Пропускная способность | > 100 Гц |
Резолюция | 00,01° |
относительная точность курса | < 0,1°/мин |
точность позиции | < 2 мм/м (преобразовано из точности угла) |
Нелинейный | 00,1% от ФС |
Максимальная скорость угла | 150°/с |
Диапазон акселерометра | ±4 г |
Ускоренные результаты | 0.001г |
Точность ускорителя | 5 мг |
Время начала | 5s (статика) |
Входное напряжение | DC9V~36V |
Текущий | 60mA ((12V) |
Рабочий временный. | -40 ~ +85°C |
Температура хранения. | -40 ~ +85°C |
Вибрация | 5 г ~ 10 г |
Влияние | 200 грамм pk, 2 мс, 1/2 синус |
Трудовая жизнь | 10 лет |
Коэффициент выработки | 5Гц / 15Гц / 25Гц / 50Гц / 100Гц Можно установить |
Выходной сигнал | RS232 / RS485 / TTL (необязательно) |
MTBF | ≥98000 часов/часов |
Сопротивление изоляции | ≥ 100 Мегом |
Устойчивость к ударам | 100g@11ms,3 Осиевое направление (половина синусоида) |
Противовибрация | 10 гм, 10 ‰ 1000 Гц |
Защита | IP67 |
Вес | ≤ 150 г (включая 1-метровый кабель) |
