Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: Rion
Сертификация: CE, ISO
Номер модели: TL725D-485
Документ: TL725D GYRO - FARM MACHINER...ON.pdf
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $60.00/Pieces >=1 Pieces
Упаковывая детали: 1pcs/box с внутренностью губки, 100pcs/ctn
Время доставки: 7 дней для образцов
Условия оплаты: T/T, PayPal
Поставка способности: 3000 часть/частей в Месяц
Использование: |
управлять аграрного корабля автоматический |
Вибрация: |
5g~10g |
Нелинейный: |
0,1% из FS |
Ряд гироскопа: |
250°/s |
Ряд акселерометра: |
±4g |
Разъем: |
RS232/RS485 |
Источник питания: |
9~36v |
Использование: |
управлять аграрного корабля автоматический |
Вибрация: |
5g~10g |
Нелинейный: |
0,1% из FS |
Ряд гироскопа: |
250°/s |
Ряд акселерометра: |
±4g |
Разъем: |
RS232/RS485 |
Источник питания: |
9~36v |

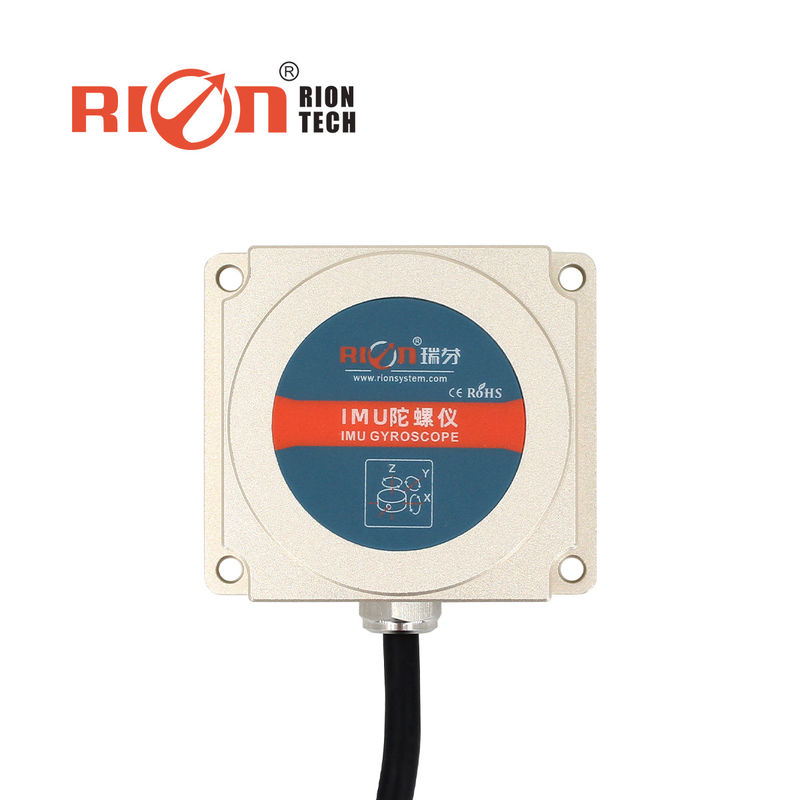

TL725D Гироскопический IMU 3-осевой акселерометр для автоматического вождения сельскохозяйственных транспортных средств
ОПИСАНИЕ ПРОДУКТА
TL725D - это гироскопический IMU, специализирующийся на навигации для автоматического вождения сельскохозяйственных транспортных средств. Благодаря встроенному трехосевому гироскопу и трехосевому акселерометру промышленного класса, TL725D может выдавать плавные данные об ориентации даже в условиях сильной вибрации. Разработанный на основе платформы инерциальных измерений MEMS и динамического алгоритма определения ориентации по угловой скорости гироскопа, он в режиме реального времени выдает данные о динамическом угле наклона, горизонтальном азимутальном угле, трехосевой угловой скорости, трехосевом ускорении и продольном ускорении корпуса. Он также может в режиме реального времени выдавать выходные данные подсчета по одноосевому интегральному выходу по оси Z, что позволяет точно поворачивать передние колеса транспортного средства. TL725D специально применяется для автоматической сельскохозяйственной техники, нацеленной на точную и эффективную работу. Это незаменимый компонент сельскохозяйственной техники нового поколения.
TL725D | ПАРАМЕТРЫ | |
Трехосная ориентация | Азимут ±180°, Угол крена ±180°, Угол тангажа ±90 | |
Полоса пропускания | >100 Гц | |
Нелинейность | 0,1% от FS | |
Трехосевой гироскоп | Диапазон гироскопа | 250°/с |
Коэффициент случайного блуждания угла (аллан) | 0,25°/sqrt(ч) | |
Стабильность смещения мг (сглаживание 10 с) | 8,5°/ч | |
Трехосевое ускорение | Диапазон | ±4g |
Разрешение | 0,001g | |
Точность | 1 мг | |
Нестабильность смещения°/ч (аллан) | 0,05 мг | |
Коэффициент случайного блуждания скорости (аллан) | 0,015 м/с/sqrt(ч) | |
Стабильность смещения°/ч (среднее значение за 10 с) | 0,15 мг | |
Время запуска | 500 мс | |
Входное напряжение | +9~36 В | |
Ток | 35 мА (12 В) | |
Рабочая температура | -40 ~ +80℃ | |
Температура хранения | -40 ~ +85℃ | |
Вибрация | 5g~10g | |
Удар | 200g pk, 2 мс, ½синусоида | |
Срок службы | 10 лет | |
Выходная частота | 1 Гц~200 Гц, настраиваемая | |
Выходной сигнал | RS232 / RS485 / (опционально) | |
MTBF | ≥98000 часов/раз | |
Сопротивление изоляции | ≥100MΩ | |
Ударопрочность | 100g@11 мс/3 осевых направления (полусинусоида) | |
Виброустойчивость | 10grms/10~1000 Гц | |
Степень защиты | IP67 | |
Кабель | Стандартный 1 м 4-контактный экранированный провод | |
Вес | ≤160 г (включая кабель длиной 1 метр) |
