Детали продукта
Место происхождения: КИТАЙ
Фирменное наименование: RION
Сертификация: CE
Номер модели: TL735G
Условия оплаты & доставки
Количество мин заказа: 1
Цена: 60
Упаковывая детали: коробка коробки с губкой
Время доставки: 5 дней для образцов
Условия оплаты: L/C, T/T
Поставка способности: 5000/month
Азимутная ось измерения: |
Угол азимута оси Z ± 1 |
Наименование продукта: |
гироскоп для антенны 5G |
Пропускная способность: |
>100Hz |
Разрешающая способность по азимуту: |
0.01deg |
Точка измерения азимута: |
<0> |
Ряд ускорения: |
±2g |
Азимутная ось измерения: |
Угол азимута оси Z ± 1 |
Наименование продукта: |
гироскоп для антенны 5G |
Пропускная способность: |
>100Hz |
Разрешающая способность по азимуту: |
0.01deg |
Точка измерения азимута: |
<0> |
Ряд ускорения: |
±2g |

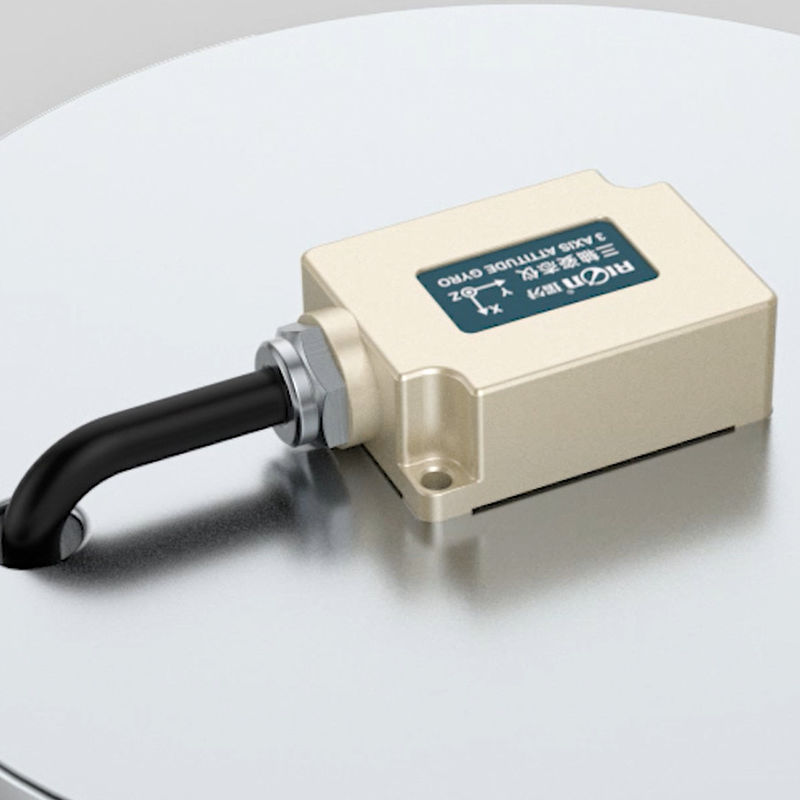

датчик угла наклона для антенны 5g, гирометр длительного рабочего времени, преобразователь угловой скорости RS485/RS232/TTL
▶Применение
★ Мониторинг антенны 5G
★ Внешний рекламный щит
★ 3D виртуальная реальность
★ Стабильная платформа
★ Система безопасности автомобиля
★ оборудование для установки спутниковых антенн на транспортных средствах
★ Промышленный контроль
★ Робот
| TL735G | Параметры |
| Ось измерения азимута | Угол азимута оси Z ±180° |
| Пропускная способность | > 100 Гц |
| Разрешение азимута | 00,01° |
| Точность азимута | < 0,5° |
| Нелинейные | 00,1% от ФС |
| Точность наклона | 0.1° RMS |
| Точность проката | Динамический 0,5°, статический 0,1° RMS |
| Разрешение наклона | 00,01° |
| Диапазон наклона | Прокат ± 180o, наклон ± 90o |
| Гироугольная скорость | ± 125 °/s (другие угловые скорости могут быть настроены) |
| Диапазон ускорения | ±2 г |
| Разрешение ускорения | 0.1° |
| Точность ускорения | 00, 5 мг |
| Тип вывода данных по умолчанию | Угол Эйлера |
|
Диапазон измерения азимута по умолчанию (Вид вывода данных - угол Эйлера) |
± 180° |
| Время начала | Вибрация 5 с (стационарная) < 10 мг |
| Входное напряжение | 9 ~ 36 В, по умолчанию +24 ВДС, 12 мА |
| Текущий | 40 мА |
| Рабочая температура | -40°C ~ +85°C |
| Температура хранения | -40 °C ~ +125 °C |
| Вибрация | 5 г ~ 10 г |
| Влияние | 200 грамм pk, 2 мс, 1/2 синус |
| продолжительность жизни | 10 лет |
| Время начала | 5-6 секунд, остановитесь (ускорение < 0,01 г) |
| Максимальная частота отбора проб | 100 раз/сек |
| Скорость последовательной связи | По умолчанию 9600 baud |
| Выходной сигнал | RS485 |
| MTBF | ≥ 50000 часов/час |
| Сопротивление изоляции | ≥ 100 мегом |
| Устойчивость к ударам | 100g@11ms, 3 оси (половина синусоида) |
| Противовибрация | 10 гм, 10 ‰ 1000 Гц |
| Уровень водонепроницаемости | IP67 |
| Кабель | Стандартный 1-метровый кабель |
| Вес | 35 г (без кабеля) |
▶ Установка
▶ ПРОДУКТ ЭЛЕКТРИЧЕСКОЕ СОЕДАНИЕ
| Функция цвета | ЧЕРНЫЙ | Белый | ЗЕЛЕНЫЙ | Красный | Стеклянный провод |
| ГНД | RS485 ((D+) | RS485 ((D-) |
Vcc 9 ≈ 36 В Положительный полюс |
Устранение на земле (PE) |
