напряжение тока MEMS акселерометра электропитания 9~36v трехосное основало акселерометр
Общее описание

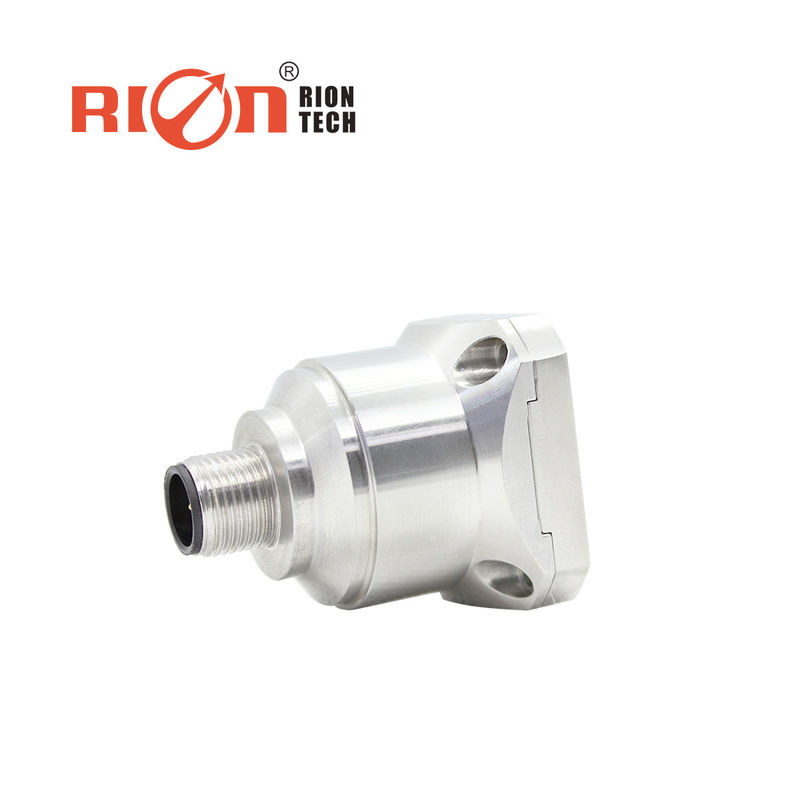

Акселерометр AKF390B трехосный широко используемыми акселерометрами произведенными RION с запатентованной швейцарской технологией. Его можно использовать в испытывать вибрации, испытании удара и других полях. Продукт принимает выход аналогового напряжения, различные коды адреса могут быть установленными, и множественные датчики использованы совместно в дальнем расстоянии для того чтобы облегчить многопунктовые измерение и анализ данных. AKF390B датчик monocrystalline кремния емкостный состоя из micromachined силиконового чипа (маломощного ASIC для формирования сигнала), микропроцессора для хранить значения компенсации, и датчика температуры. Был откалибрирован, и имеет этот продукт с потреблением низкой мощности твердую структуру и стабилизированный выход. Новая электронная конфигурация обеспечивает полупроводниковую силу для возврата, обеспечивая полную защиту для перегрузок по току. Эта серия продуктов имеет характеристики сильной структуры, потребления низкой мощности и превосходной стабильности отступления, которая гарантирует выдающую надежность выхода.
Особенность
★ трехосное (x, y, z) напряжение тока выхода ★: 0-5V
электропитание ★: 9-36V анти--удар ★: 2000G
температура ★ работая: -40°C | +85°C температура магазина ★: -55°C | +100°C
размер ★: L34.4×W34.4×H38mm вес ★: 73.5g
стабильность ★ превосходная косая Экологические показатели ★ хорошие (удар, вибрация и температура)
Применение
Показатель аварии ★, контроль усталости и поколение энергии ветра ★ прогноза
Системный контроль движения ★, анализ дорожного полотна и высокоскоростное железнодорожное обнаружение неисправностей
Машинное оборудование ★ большое, двигатель
Вибрация ★ низкочастотная и оборудование автоматического ★ контроля медицинское
Ролик дороги ★ корабля ★ моста ★
Технические данные:
|
Параметры
|
AKF390B
|
Блок
|
|
|
Ряд
|
±2, ±4, ±8
|
g
|
|
|
Косая тарировка
|
<1>
|
mg
|
|
|
Измеряя ось
|
X, Y, Z
|
ось
|
|
|
Повторимость силы on/down
|
<2>
|
mg (максимальное значение)
|
|
|
Косой коэффициент температуры [3]
|
0,05
|
значение mg/℃ типичное
|
|
|
Разрешение/порог (@ 1Hz)
|
< 1="">
|
mg (максимальный)
|
|
|
Нелинейность
|
<3>
|
% FS (максимальный)
|
|
|
Ширина полосы частот [4]
|
500
|
Hz
|
|
|
Частота резонанса
|
5
|
КГц
|
|
|
Тариф выхода
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz, может быть набором
|
|
|
|
Напряжение тока выхода
|
0-5V
|
|
|
|
Основанное магнитное
|
опционный
|
|
|
|
Надежность
|
MIL-HDBK-217, класс 2
|
|
|
|
Анти--удар
|
100g@11ms, триаксиальный и идентичный (половинная волна синуса)
|
|
|
|
Время восстановления
|
<1ms>
|
|
|
|
Вибрация
|
20g rms, 20~2000Hz (случайный шум, o, p, i действующ на каждой оси на 30 минут)
|
|
|
|
Входной сигнал (VDD_VSS)
|
9-36 VDC
|
|
|
|
Текущее потребление рабочего тока
|
<60ma>
|
|
|
|
Соединитель
|
Соединитель индустриального стандарта M12
|
|
|
|
Вес
|
73.5g
|
|
|
|
Размер
|
Магнитный размер установки адсорбцией: 34.3*34.3*43.2mm,
Винт располагая размер установки: 34.3*34.3*38.5mm |
|
|
Винт располагая чертеж размера установки:
|
Цвет
Функция
|
ЧЕРНОТА
|
БЕЛИЗНА
|
СИНЬ
|
БРАУН
|
СЕРЫЙ ЦВЕТ
|
|
|
|
|
|
|
|
|
|
GND
GND силы |
сигнал напряжения тока X-оси
|
Сигнал напряжения тока Y-osи
|
Vcc 9~36V
Позитв электропитания |
сигнал напряжения тока Z-оси
|
|
|
|
|
|
|
|
