Датчик вибрации цифров акселерометра RS232 RS485 TTL
▶Применение
показатель аварии ★, контроль усталости и поколение энергии ветра ★ прогноза
Вибрация ★ низкочастотная и автоматический контролируя автомобиль ★
Машинное оборудование ★ большое, ролик дороги ★ моста ★ armamentarium ★ двигателя
▶ПРОДУКТ ВВОДИТ
Акселерометр AKF392B трехосный произведен используя швейцарскую запатентованную технологию.
Эту серию ускорения можно приложить к различным полям как испытание вибрации и испытание удара. Продукт принимает выход цифрового интерфейса, RS232/485/TTL опционное, различные коды адреса могут быть установленными, и множественные датчики можно использовать последовательно для длинных расстояний, которое удобно для многопунктовых измерения и анализа данных. AKF392B линия датчик монокристалла кремния емкостный, состоя из micromachined силиконового чипа, маломощного ASIC для формирования сигнала, микропроцессора для хранить значения компенсации и датчик температуры. Этот продукт имеет потребление низкой мощности, полную систему тарировки, твердую структуру и стабилизированный выход. Новая электронная конфигурация обеспечивает полупроводниковую силу для возврата, и обеспечивать полную защиту для перегрузок по току. В полном диапасоне, типичные значения для долгосрочной стабильности и смещение коэффициента эффекта масштаба чем 0,1%. Эта серия продуктов имеет характеристики сильной структуры, потребления низкой мощности и превосходной стабильности отступления, которая гарантирует выдающую надежность выхода.
▶ПАРАМЕТР ПРОДУКТА
AKF392T |
ПАРАМЕТР | БЛОК | |||||
| Ряд | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Тарировка отступления | <1> | <1> | <1> | <1> | <1> | <1> | mg |
| Измерять осевой | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Осевой |
| Повторимость силы Up/Off | <2> | <2> | <2> | <2> | <2> | <2> | mg (самый высокий) |
| Temp отступления. Коэффициент | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | %/℃ (типичное значение) |
| Разрешение/порог (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | mg (самый высокий) |
| Нелинейность | <0> | <0> | <1> | <1> | <1> | <1> | % FS (самый высокий) |
| Ширина полосы частот (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| чувствительность Взаимн оси | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Боковой коэффициент чувствительности вибрации | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Частота резонанса | 2,4 | 2,4 | 2,4 | 5,5 | 5,5 | 5,5 | КГц |
| тариф выхода 68 протоколов автоматический | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Тариф выхода MODBUS автоматический | 10Hz, 25Hz, 50Hz | ||||||
| Интерфейс выхода | RS232/RS485/TTL | ||||||
| Протокол | Протокол Rion стандартный и протокол Modbus Rtu | ||||||
| Надежность | MIL-HDBK-217, ранг 2 | ||||||
| Сопротивление удара | 100g@11ms, осевое направление 3 (половина Sinusoid) | ||||||
| Время восстановления | <1ms> | ||||||
| Вибрируйте | 20g Rms, 20~2000Hz (случайный шум, o, p, I в ось на действие 30 минут) | ||||||
| Входной сигнал (Vdd_Vss) | 9-36 VDC | ||||||
| Текущее потребление | <60ma> | ||||||

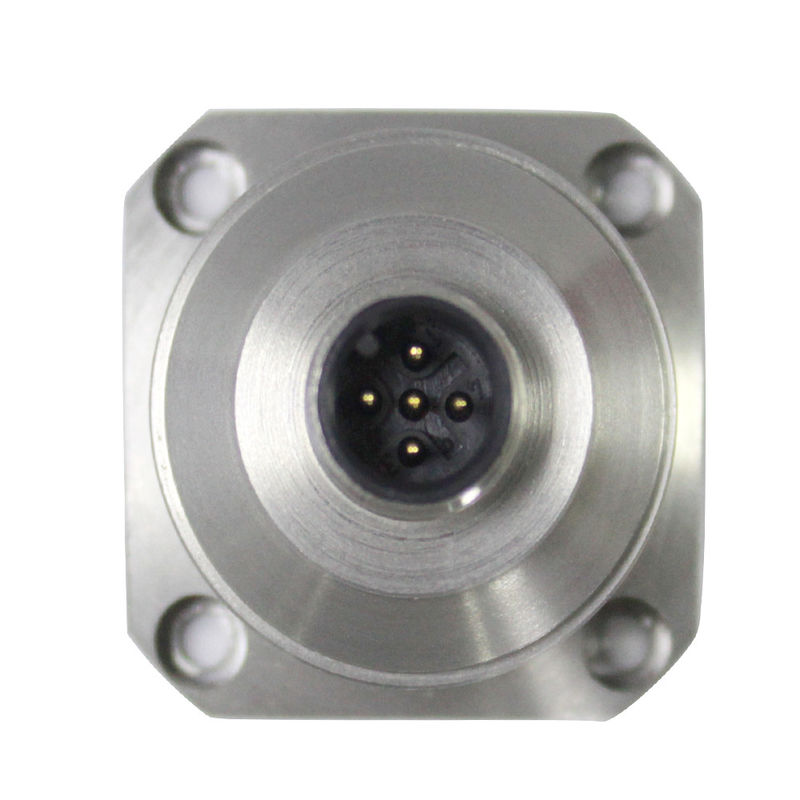

| Соединитель | Соединитель индустриального стандарта M12 | ||||||
| Вес | Вес продукта чистый: 82g, магнитное основание: 48g, Г-образная крепежная плита 20g | ||||||
| Размер |
Размер продукта: 34.3*34.3*38.5mm Размер магнитной адсорбцией низкопробный: 34.23*34.23*6mm Г-образный размер крепежной плиты: 36*44*4mm |
||||||
