Детали продукта
Место происхождения: Гуандун, Китай
Фирменное наименование: RION
Сертификация: CE
Номер модели: AKG394
Условия оплаты & доставки
Количество мин заказа: 1
Цена: $1,088.00/Pieces
Упаковывая детали: акселерометр в каждой внутренней коробке, 80pcs /ctn кварца 1pcs
Время доставки: 2 недели для образцов
Условия оплаты: T/T
Поставка способности: 200/month
Использование: |
ДАТЧИК ВИБРАЦИИ |
Выпуск: |
Датчик цифров |
Диапазон: |
±40 |
Разрешение / порог (@ 1Hz): |
<1mg> |
Нелинейность: |
2.4kHz |
Тариф выхода: |
5Гц,10Гц,20Гц,20Гц,20Гц,20Гц,20Гц,20Гц,3000Гц |
Интерфейс вывода: |
RS232/RS485/TTL |
Протокол: |
Протокол RION 68 и протокол MODBUS RTU |
Использование: |
ДАТЧИК ВИБРАЦИИ |
Выпуск: |
Датчик цифров |
Диапазон: |
±40 |
Разрешение / порог (@ 1Hz): |
<1mg> |
Нелинейность: |
2.4kHz |
Тариф выхода: |
5Гц,10Гц,20Гц,20Гц,20Гц,20Гц,20Гц,20Гц,3000Гц |
Интерфейс вывода: |
RS232/RS485/TTL |
Протокол: |
Протокол RION 68 и протокол MODBUS RTU |

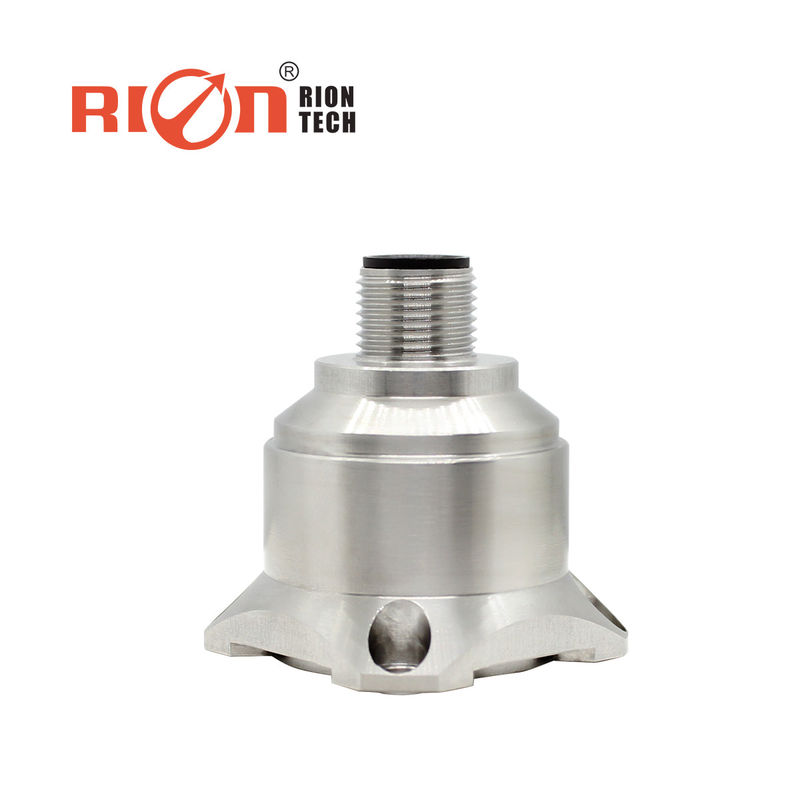

AKG394 Опыт импульсного измерения амплитудой вибрации с помощью датчика Трехосевого (X, Y, Z) акселерометра
| AKG392 | Параметры | ЕДИНСТВО | |||||
| Диапазон | ±2 | ±4 | ±8 | ± 10 | ± 20 | ±40 | g |
| Калибровка предвзятости | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | Мг |
| Ось измерения | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | X,Y,Z | оси |
| Повторяемость включения/выключения питания | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg ((max) |
| Коэффициент температуры предвзятости | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (типичный) |
| Разрешение/порог (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg ((max) |
| Нелинейность | <0.5 | <0.8 | < 1 | < 1 | < 1 | < 1 | % FS ((max) |
| Пропускная способность (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Гц |
| Чувствительность поперечной оси | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Соотношение чувствительности поперечных вибраций | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Частота резонанса | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | кГц |
| Коэффициент выработки | 5Гц, 10Гц, 25Гц, 50Гц, 100Гц, 200Гц, 500Гц, 1000Гц | ||||||
| Интерфейс вывода | RS232/RS485/TTL | ||||||
| Протокол | Протокол RION 68 и протокол MODBUS RTU | ||||||
| Надежность | MIL-HDBK-217, класс 2 | ||||||
| Устойчивость к ударам | 100g@11ms, 3 оси (половина синусоида) | ||||||
| Время восстановления | <1ms(1000g, 1/2 sin 1ms, Влияние на ось i) | ||||||
| Вибрация | 20 g rms, 20 ~ 2000 Hz (случайный шум, o, p, i действует на каждую ось в течение 30 минут) | ||||||
| Ввод (ВДД_ВСС) | 9 ~ 36 VDC | ||||||
| Потребление операционного тока | < 60mA @ 12 VDC | ||||||
| Коннектор | Коннектор M12 промышленного стандарта | ||||||
| Вес |
Чистая масса продукта: 82 г, |
||||||
| Размер |
Размер изделия: 34,3*34,3*38,5 мм |
||||||
▶Главная особенность
★ Три оси (X, Y, Z)
★ Выходный сигнал: RS232; RS485; TTL
★ Напряжение питания: 9-36В
★ Устойчивость к ударам: 2000G
★ Рабочая температура: -40°C ~ +85°C
★ Температура хранения: -40°C ~ +85°C
★ Размер: L34.3×W34.3×H38.5mm
★ Отличная устойчивость к отклонениям, хорошие характеристики окружающей среды (удар, вибрация и температура)
▶Применение
★ Медицинское оборудование
★ Мост
★ Автомобили
★ Дорожный ролик
★ Производство ветровой энергии
★ Большие машины, двигатели
★ Низкочастотные вибрации и автоматический мониторинг
★ мониторинг системы движения, анализ дорожного полотна и обнаружение неисправностей на высокоскоростных железных дорогах
Метод взаимного переключения протокола RION 68 и протокола MODBUS:
Откройте помощник отладки серийного порта, выберите скорость передачи 115200, без парита, остановите бит 1, номер порта подключения, заставьте хост-компьютер регулярно отправлять шестизначную 0xAA каждые 10 мс.Включение продукта и ответ "RION" или "MRTU", чтобы указать, что изменение соответствующего протокола было успешноПосле того, как переключение будет успешным, параметры будут все выше параметры по умолчанию.
